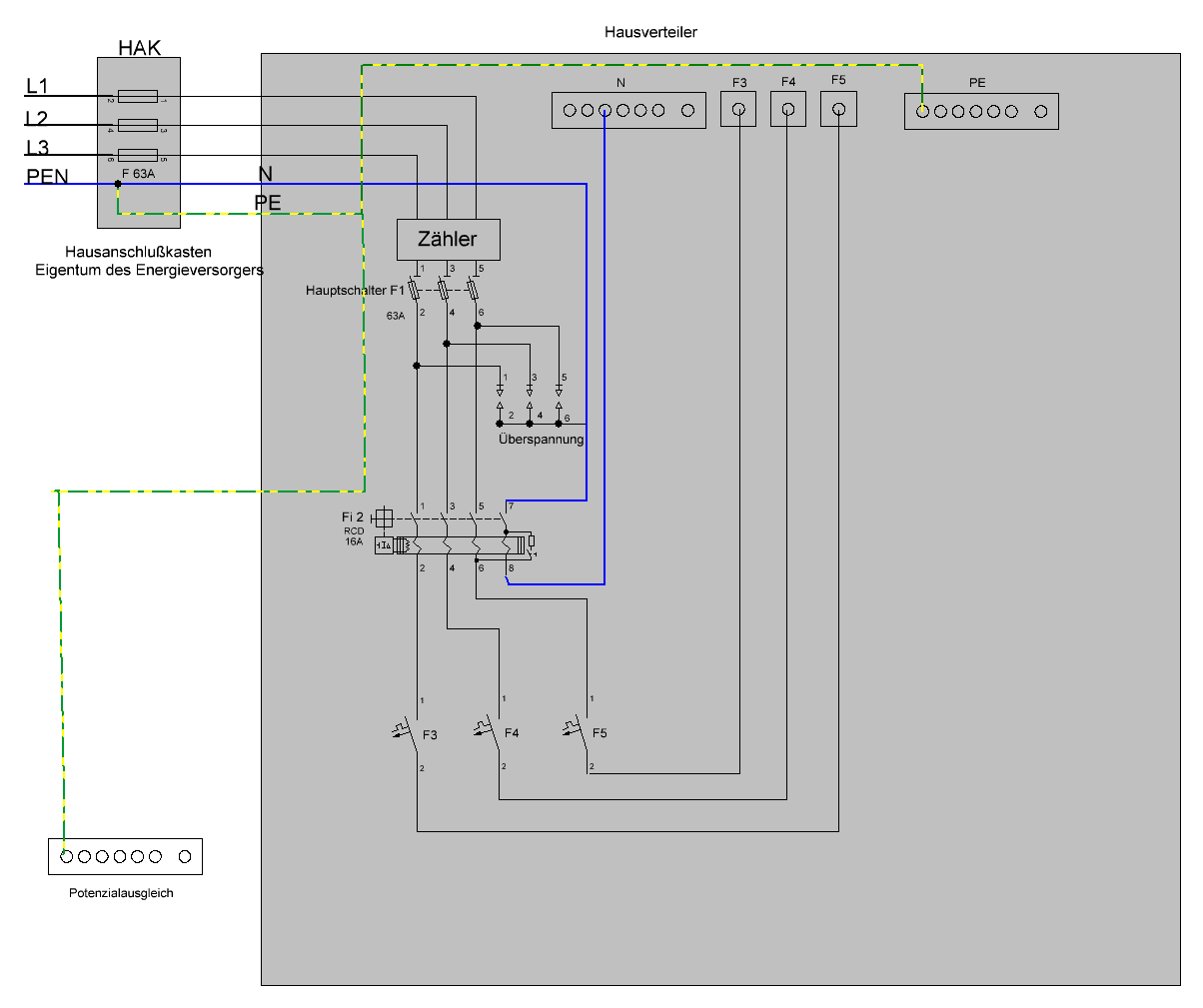

Vom Energieversorger ( EVU) kommt ein vieradriges Kabel ( L1,L2,L3,PEN ) mindestes 4 mal 16 Quadrat Millimeter an.
Dieses Kabel geht dann ins Haus und wird in einen sogenannten Hausanschlusskasten ( HAK) angeschlossen.
Im Hausanschlusskasten befinden sich für jede der drei Phasen je eine Sicherung.
(NH Sicherung = Niederspannungs-Hochleistungs-Schmelzeinsatz).
NH SicherungIn der Regel sind die Sicherungen für 63 Ampere ausgelegt.
Innerhalb des Hausanschlusskasten wird der meist blau gekennzeichnete PEN ( Protection Earth Neutral ) aufgeteilt .
Die ab jetzt zwei Stück weiter führenden Adern haben die Bezeichnung N ( Blau gekennzeichnet = Neutral ) und
PE (Grün /Gelb gekennzeichnet = Protection Earth).
Dabei sind die Farben für das Blaue Kabel und auch für das Grün/Gelbe vorgeschrieben und behalten auch diese Farben
im weitere Verlauf bei .
Der Hausanschlusskasten gehört nicht dem Eigentümer sondern dem Energie Versorger ( EVU).
Erst ab diesen Hausanschlusskasten , gehört der weitere Verlauf dem Hauseigentümer.
Das erkennt man auch an der Tatsache das in der Regel dieser Hausanschlusskasten verplombt ist.
Wenn eine im Hausanschlusskasten befindliche Sicherung auslöst kann, beziehungsweise darf sie nur vom Energieversorger
gewechselt werden.
Oder von einer vom Energie Versorger beauftragten Elektro Firma.
Diese beiden Begriffe dienen zwar der selben Sache haben aber eine unterschiedliche Bewandtnis.
Potentialausgleich:
Der Potentialausgleich dient dazu auftretende Spannungen zwischen verschiedenen Bauelemente auf zu heben.
Diese können entstehen durch Statische Aufladungen, oder indirekte Blitzeinschläge , oder auch durch defekte Bauteile die
evtl. Kriechströme hervorrufen.
Im Grunde werden alle elektrisch leitenden Teile ( Alles aus Metall) durch ein PE Kabel ( grün / Gelb ) miteinander verbunden
so das zwischen den Bauteilen kein Potential Unterschied statt finden kann.
Erdung:
Ist unbedingt erforderlich um die Sicherheit bestimmte Geräte zu gewährleisten, aber auch den Schutz des Menschen vor zu
hoher Berührungsspannung zu gewährleisten.
Dazu gehört zum Beispiel das bestimmte Geräte die einer bestimmten Sicherheits Kategorie zugeordnet sind, zwingend mit
einen Schutzkontakt verbunden sein müssen.
Überspannungsableiter:
Überspannungen entstehen im Allgemeinen durch Schaltvorgänge,
Blitzeinschläge oder ähnliches.
