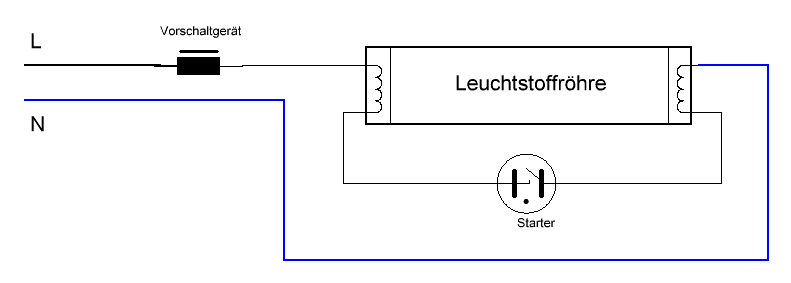

Funktion der Schaltung für eine Leuchtstoffröhre.
Von der Phase (L) aus gesehen fließt ein geringer Strom durch das Vorschaltgerät dann durch eine Heizwendel innerhalb
der Leuchtstoffröhre,anschließend durch den Starter,dann durch die zweite Heizwendel und zurück zum (N).
Das Vorschaltgerät wie auch die beiden Heizwendel haben nur einen sehr geringen Widerstand so das fast die gesamte
Spannung am Starter anliegt.
Dieser besteht aus einer kleinen Glimmlampe die anfängt zu leuchten und sich dabei erwärmt.
Beim erwärmen heizt sich auch der im Starter befindliche Bimetall -Kontakt auf.
Dieser hat die Eigenschaft sich bei Erwärmung zu verbiegen und damit ein Kontakt zu schließen.
Ist dieser Kontakt nun geschlossen wird dadurch die Glimmlampe überbrückt, dadurch erlischt sie und kühlt wieder ab.
Nach dem abkühlen aber öffnet sich auch der darin enthaltenen Kontakt wieder.
Durch den zuvor fließenden Strom hat sich im Vorschaltgerät ein Magnetfeld aufgebaut welches jetzt beim öffnen des Kontakt
schlagartig zusammenbricht und einen Induktionsspannung erzeugt.
Diese Induktionsspannung ist um einiges höher als die angelegte Netzspannung und ist dadurch in der Lage die Leuchtstoffröhre
zu zünden.
Ist sie dann einmal gezündet fließt der Strom nicht mehr durch den Starter sondern direkt durch die Röhre hindurch.
Eigentlich könnte der Starter nun entfernt werden weil er nun nicht mehr benötigt wird.
Wird die Beleuchtung irgend wann mal wieder ausgeschaltet und erneut ein geschaltet wird der Starter aber wieder benötigt.
Das Vorschaltgerät hat gleich zwei Aufgaben zu bewältigen, zum einen sorgt es für den Zündfunken um die Röhre zu starten,
um dann wenn die Röhre leuchtet den Strom innerhalb der Röhre zu begrenzen.

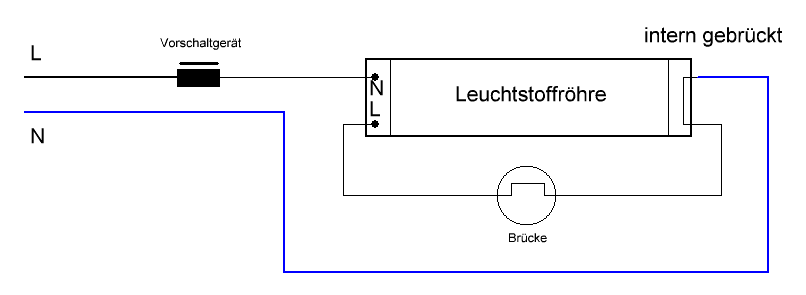

StarterDazu kann man einfach die alte Leuchtstoffröhre durch moderne Leuchtdioden Röhren ersetzen.
Dazu liegen den Led Röhren in der Regel Starter bei die man mit tauschen muss.
In diesen beiliegenden Startern die eigentlich gar keine Starter sind sondern nur so aus sehen ist einfach nur eine Brücke verbaut.
Die Led Röhren haben nur auf einer Seite einen Anschluss zur Spannungsversorgung die andere Seite der Led Röhre hat intern auch eine Brücke eingebaut.
Die Spannungsversorgung führt so zwar noch durch die Drossel die nun überflüssig geworden ist und auch komplett entfernt werden kann,
was aber nicht unbedingt notwendig ist.
