Netzformen
Was eigentlich wird unter einer Netzform verstanden ?
Eine Netzform ist die Art der Leitungsführung wie die  jeweiligen Stromversorger ihren Strom zum Verbraucher  bringen. Die verschiedenen Arten werden in, aus dem französischen kommenden Kurzeichen angegeben und sind wie folgt zu interpretieren. Systembezeichnung der einzelnen Netze Aderanzahl Abb. TN = Terra Neutre ,C=combine,S=separe TN C S Beim Verbraucher kommen drei Außenleiter und ein PEN Leiter an 4 1 TN = Terra Neutre ,S=separe TN S Beim Verbrauer kommen drei Außenleiter,der Neutralleiter und der PE an. 5 2 TT=Terra Terra TT Beim Verbraucher kommen drei Außenleiter und der Neutralleiter an. 4 3 Die geläufigste Art ist die in Abb.1 angegebene Form die wie zu erkennen ist , sich um einen Drehstrom Erzeuger mittels einen Trafos handelt. der Trafo im Mittelpunkt geerdet ist.

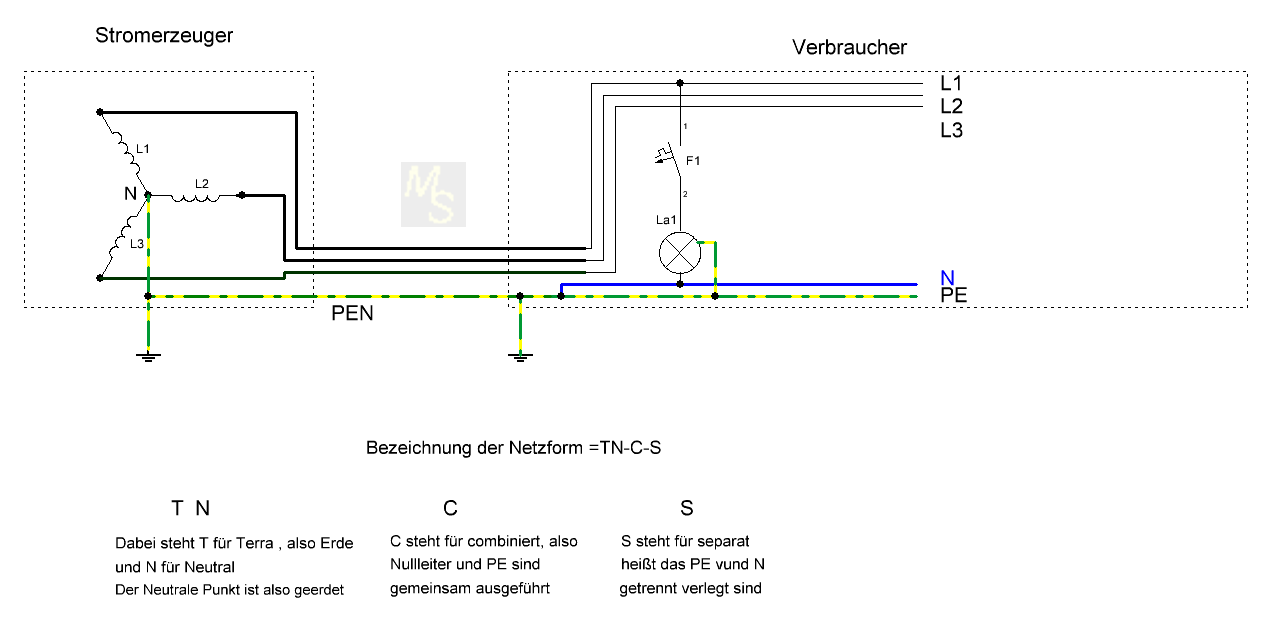

TN-C-S Netz
Im TN-C-S System sind die Betriebsmittel (La1) über einen Erder direkt mit dem Erder des Spannungserzeuger verbunden Nachteil in diesem System, es darf niemals der PEN unterbrochen sein, weil dann die Körper aller Anlagenteile unter Spannung stehen. Um diese Risiko nicht eingehen zu müssen wird der PEN sofort wenn er beim Verbraucher eintrifft dort noch mit dem Fundamenterder verbunden. Vorteil des TN-C-S System ist die zusätzliche zur Verbindung über das Erdreich direkte Verbindung über den PEN Leiter zum Neutralleiter des Versorgungssystem. So das Sicherungen sicherer auslösen wenn es zu einen Kurzschluss kommt, oder wenn Fehlerströme fließen. Außerdem ist die Sicherheit nicht nur vom Fundamenterder abhängig, so das sie noch gewährleistet ist, auch wenn kein Fundamenterder vorhanden ist.
Abb.1
TN-S Netz
Abb.2

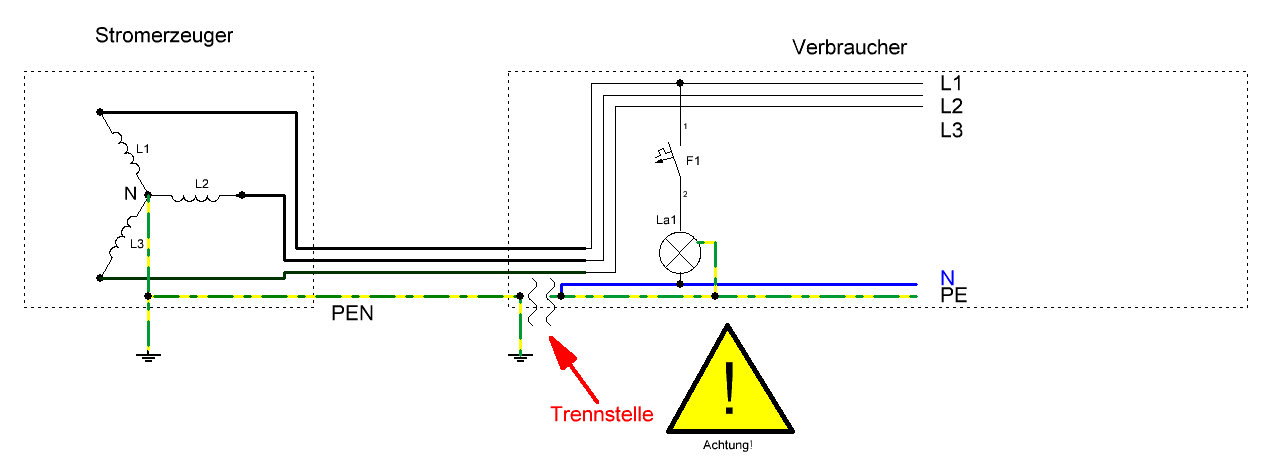

Der große Vorteil eines TN-C-S System gegenüber eines anderen System ist der geringe Widerstand zum Erder des Stromerzeuger, weil bei einen Fehler der Fehlerstrom nicht nur über das Erdreich ( Fundamenterder), sondern auch über den PEN zum Erzeuger fließt und somit ein großer Fehlerstrom fließt der Sicherungen sicherer abschaltet. Außerdem besteht auch noch der volle Schutz, sollte aus irgend welchen Gründen der Fundamenterder an irgend einer Stelle unterbrochen sein. Wichtig ist das auf keinen Fall eine Trennung nach der Verbindung zum Fundament Erder (Abb.2) auftreten darf, weil sonst alle geerdeten Anlagenteile unter Spannung gegen Erde stehen sobald auch nur ein einzelner Verbraucher angeschlossen ist.

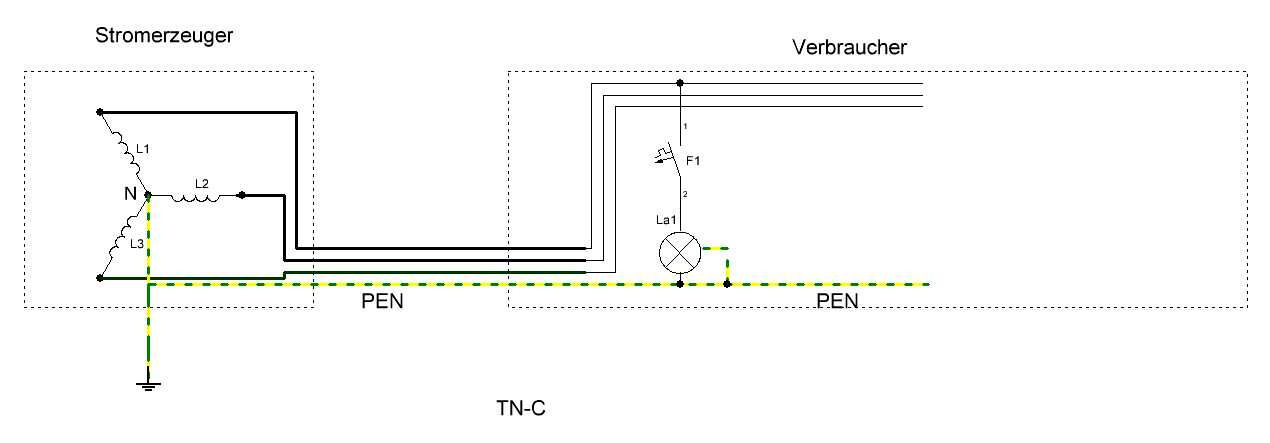

TN-C System
Im TN-C System ist der Neutralleiter und Schutzleiter als PEN kombiniert. Dieses System nennt man auch klassische Nullung, dazu ist ein Mindestquerschnitt von 10 Quadrat mm Voraussetzung. Ein altes System was heut zu Tage nicht mehr oft genutzt wird weil bei diesem System häufig Störungen durch Erdschleifen in Elektronischen Steuerungen  , PC's usw erzeugt werden.
TT System
TT-Netze gibt es manchmal noch in ländlichen Gebieten. Hier fließt ein Fehlerstrom ausschließlich über das Erdreich ab.
