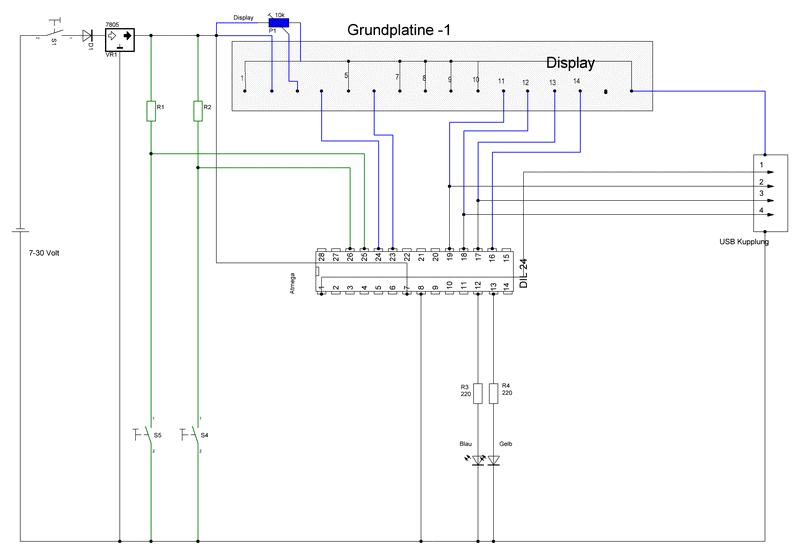

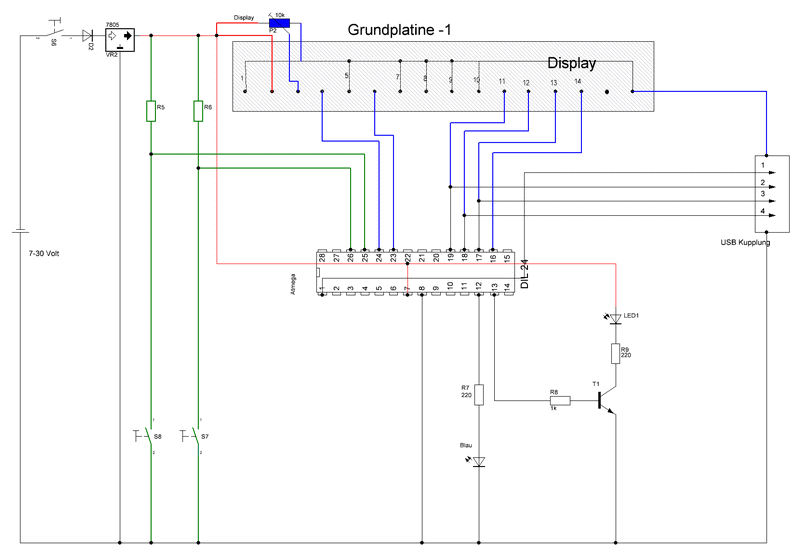

Dazu erweitern wir unsere Testplatine um zwei Leuchtdioden und zwei Widerstände an den Anschlüssen 12 und 13 des Atmega 8.
Die Widerstände sind so zu bemessen das je nach Led nicht mehr als 20 mA fließen.
Also angenommen es wird eine Rote Standard Leuchtdiode benutzt benutzt, die laut Datenblatt so an die 2,2 Volt benötigt bei 20 mA Stromverbrauch,
so berechnen wir folgendermaßen den Vorwiderstand:
Gesamte Betriebsspannung ( 5V) minus Led Spannung (2,2 V) bleiben 2,8 Volt übrig .
Bei einen Stromverbrauch der Leuchtdiode von 20 mA rechnen wir 2,8 Volt geteilt durch 20mA = 140 Ohm
Da es keinen 140 Ohm Widerstand in den Standardausführungen gibt, nehmen wir den nächst höheren z.B. 220 Ohm.
Damit können wir sicher sein das der höchste Strom der dem Atmega entnommen wird auf jeden Fall unter 20mA liegt ,
und sind so sicher das der Atmega nicht überlastet wird.
In der vorliegenden Schaltung wurden allerdings eine Blaue und eine Gelbe Leuchtdiode verwendet, und da sich die Spannungen der Leuchtdioden je nach Farbe
ändert ,sollte man das Datenblatt der jeweiligen Leuchtdiode zu Grunde legen.
Wenn man keine Lust zum rechnen hat , nimmt man sich bei einer Betriebsspannung von 5 Volt einfach einen Standard Widerstand von 220 Ohm,
der funktioniert in der Regel bei den meisten Led's.
Also unsere angeschlossene gelbe Led wollen wir zum blinken bekommen.

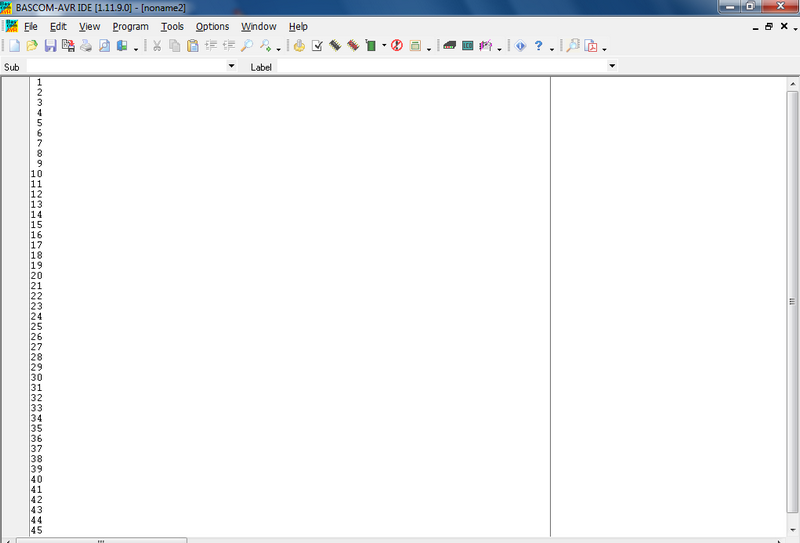

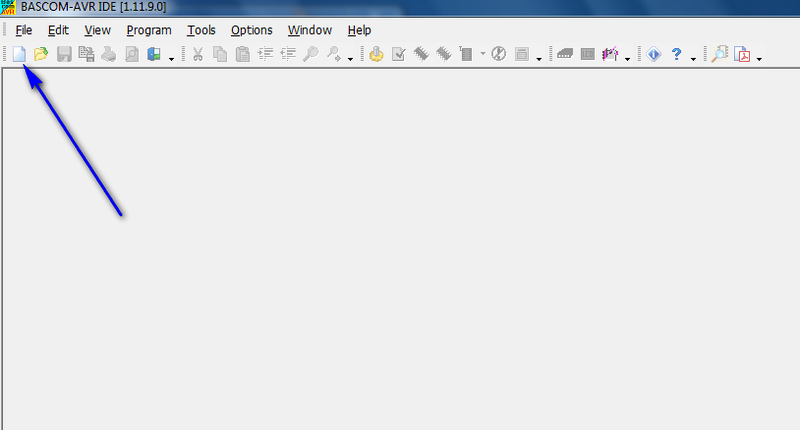

Dazu öffnen wir die Bascom Oberfläche klicken auf das Symbol oben links in der Menüleiste und erstellen damit eine neue Datei.

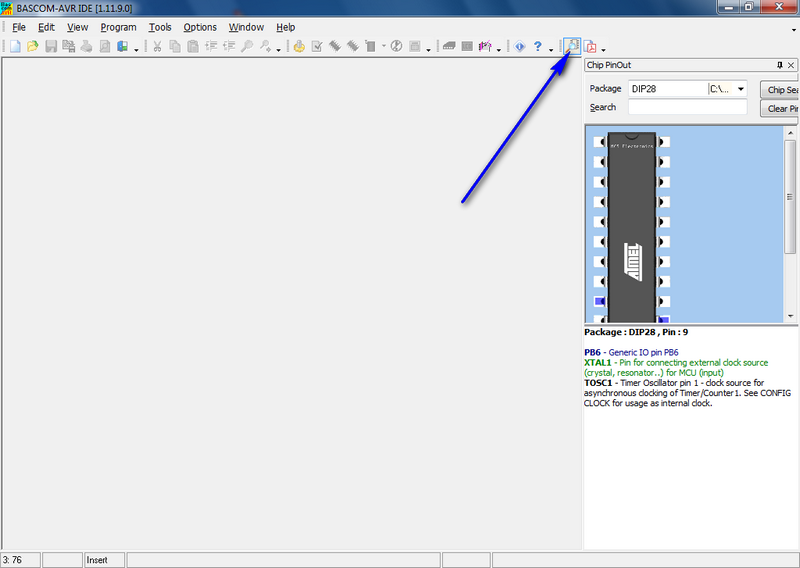

Wenn wir nun innerhalb dieses Layout den Mauszeiger auf einen Anschluss positionieren bekommen wir die dazugehörige Anschlussbezeichnung angezeigt ,
halten wir also den Mauszeiger z.B über den Anschluss an dem unsere gelbe Led angeschlossen ist, so wird die Anschlussbezeichnung angezeigt im vorliegenden Fall Pd.7
das bedeutet das es sich um Port d.7 handelt.
Beim Atmega Mikroprozessor handelt es sich um ein 8 Bit System was soviel heißt das ein Port immer aus 8 Bit's besteht, demnach gibt es den Port d.0 bis Port d.7 also insgesamt 8 Stück.
als erstes Zeichen der Zeile steht wird diese Zeile nicht als Programmzeile erkannt sondern dient nur der Eingabe von Kommentare ( hier in grün dargestellt),
und wird beim eigentlichen Programmablauf vollkommen ignoriert.
Reihenfolge der einzelnen Befehlszeilen.

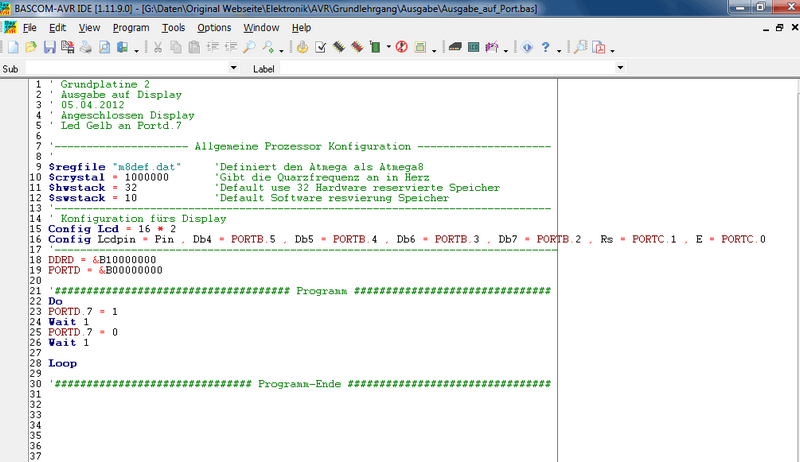

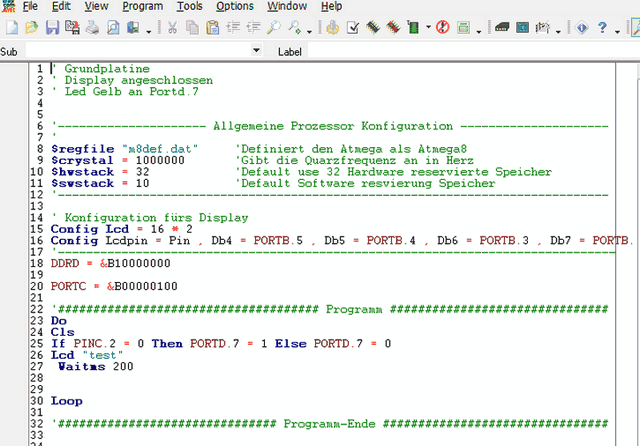

Also tippen wir folgende Zeilen ab , und erstellen unser erstes Programm, die Kommentarzeilen können dabei weg gelassen werden,
man sollte sich in Zukunft aber daran gewöhnen möglichst viele aussagekräftige Kommentare mit einzugeben weil mit der Zeit die Anzahl der Programmzeilen
immer mehr zunehmen und dabei schnell die Übersicht verloren geht,insbesondere wenn ein Programm mal nicht läuft kann es bei der Fehlersuche wichtig sein ,
noch zu wissen warum man welche Zeile geschrieben hat.
| Zeile |
Programmzeile |
Kommentar |
| 9 |
$regfile "m8def.dat" |
Bevor diese Programmzeilen
Compiliert werden, (Compiliert bedeutet das sie, bevor sie in den
Mikrocontroller übertragen werden in einer für den
Mikrocontroller verständlichen Sprache übersetzt werden müssen
) muss sozusagen der Compiler ( Übersetzer) wissen mit
welchen Mikrocontroller er es zu tuen hat, diese Informationen holt er
sich aus der Datei " m8def.dat" die sich im Verzeichnis des Bascom
Programm befindet. Es ist also eine Grundvoraussetzung für die Richtige
Übersetzung zum passenden Mikrocontroller, deswegen sollte diese
Anweisung stehts am Anfang eines jeden Programms stehen. |
| 10 |
$crystal=1000000 |
Mit dieser Anweisung wird der Mikrocontroller angewiesen seinen Standardmäßigen Takt von 1 MHz zu benutzen diese Frequenz ist der Standardwert bei einen Fabrikfrischen Atmega 8. Diese Frequenz kann auch geändert werden, dazu kommen wir aber später noch.Auf jeden Fall ist diese Angabe im Programm wichtig , da sonst das Programm zwar läuft aber es bei für viele Zeitkritischen Schritte zu Problem kommt, z.b bei der Angabe von Pausenzeiten bei der Übertragung über Schnittstellen usw. |
| 11 |
$hwstack=32 |
Hier wird Speicherbereich angegeben der für bestimmte Zwecke reserviert wird. Wird später noch erläutert. |
| 12 |
§Swstack=10 |
Auch hier wird Speicherbereich reserviert , auch dazu später mehr. |
| 15 |
Config Lcd=16X2 |
Definiert das angeschlossenen Display als ein Display mit 2 mal 16 Zeichen |
| 16 |
Config Lcdpin = Pin , Db4 = Portb.5 , Db5 = Portb.4 , Db6 = Portb.3 , Db7 = Portb.2 , Rs = Portc.1 , E = Portc.0 |
Konfiguriert die
Anschlüsse des Displays an den Atmega, damit werden evtl.
Displayeinstellungen im Menü, unter Optionen hinfällig |
| 18 |

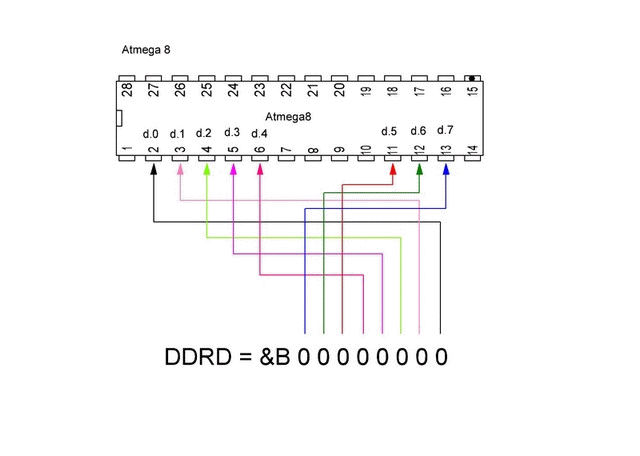

Ddrd = &B10000000 |
DDRD ist die Abkürzung für "DatenRichtungRegister D " und die Ziffern &B
bedeuten das die kommenden Zahlen im Binärformat vorliegen, man könnte
auch die Zahlen im Hex-Format oder im Dezimal Format angeben, dann
würde es dementsprechend &H oder &D heißen. Im hier vorliegenden Fall wird mit dieser Anweisung bestimmt , ob ein Anschluss am Mikrocontroller als Eingang oder Ausgang definiert wird.. Die 8 Nullen stehen jeweils für einen Anschluss am Port d , eine Null bedeutet das der Anschluss als Eingang (Pin) und eine Eins bedeutet das der Anschluss als Ausgang (Port) benutzt wird. 10000000 bedeutet das alle Portd.0 bis Portd.6 als Eingänge und Portd.7 als Ausgang benutzt wird. Es wird immer von der rechten Seite ausgehend gezählt , also die ganz rechte Null steht für Portd.0, die zweite von rechts ist Pord.1 usw. |
 |
||
| 19 |
Port.d=&B00000000 |
Definiert Portd.0 bis
Portd.7 als Eingang, diese Zeile kann weg gelassen werden, weil
Standardmäßig alle Port als Eingänge aktiviert sind |
| 22 |
Do | Ab hier läuft das eigentliche Programm ab ,
von hier werden in der Regel alle Zeilen nacheinander abgearbeitet bis
zu der Programmzeile "Loop"dann wird wieder hierhin zurück gesprungen
und wieder alle Zeilen abgearbeitet. usw.... |
| 23 |
Portd.7 = 1 |
Hier
wird der zuvor als Ausgang definierte Anschluss ( Zeile 5 ) Portd.7 auf
eins gesetzt , 1 bedeutet soviel wie das hier die nahezu volle
Betriebsspannung anliegt, also ca 5 Volt. Gelb Led ist jetzt an. |
| 24 |
Wait 1 |
Dieser Befehl sorgt für eine Pause von 1 Sekunde |
| 25 |
Portd.7 = 0 |
Hier
wird der zuvor gesetzte Portd.7 von 1 auf Null gesetzt , damit liegt
der Anschluss auf GND (Masse).Gelbe Led wird damit ausgeschaltet |
| 26 |
Wait 1 |
Hier wird wieder für eine Pause von 1 Sekunde gesorgt |
| 28 |
Loop |
Von hier wird wieder zurück gesprungen Zur Anweisung "Do" in Zeile 6 |
