Also der Begriff kommt aus dem Englischen und ist die Abkürzung für (Electrically Erasable Programmable Read-Only Memory ) was soviel heißt wie
Elektrisch Programmier und Löschbarer nur Lese Speicher.
Die Funktion kann man sich in etwa vorstellen wie mehrere nebeneinander gestellte Batterien,
die wenn sie geladen sind den Wert 1 und wenn sie leer sind den Wert 0 beinhalten.
Da Batterien sich mit der Zeit selber entladen würden sie auch mit der Zeit ihren Inhalt also die Werte verlieren , ganz genau so ist es auch beim Eeprom,
nur dauert es da etwas länger bis zu mehrere Jahre.
Und wozu braucht man Eeproms ?
Man benötigt Eeprom's um dauerhaft Werte speichern zu können, also so das auch eingestellte Werte z.B. nach dem Aus und wieder Einschalten der
Versorgungsspannung noch vorhanden bleiben.
Man denke an eine Uhr in der ich das Datum einstelle , um nicht nach jedem erneuten einschalten das Datum neu eingeben zu müssen werden solche Werte
dauerhaft im Eeprom gespeichert.
Beachten sollte man das dass Schreiben ins Eeprom eine gewisse Zeit in Anspruch nimmt , in etwa 9 Millisekunden dass sollte der Programmierer in seinen Programm mit einplanen.

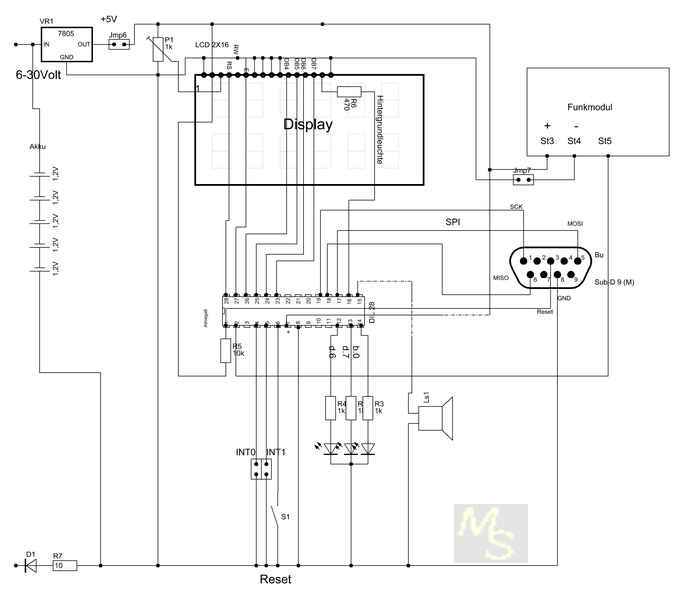

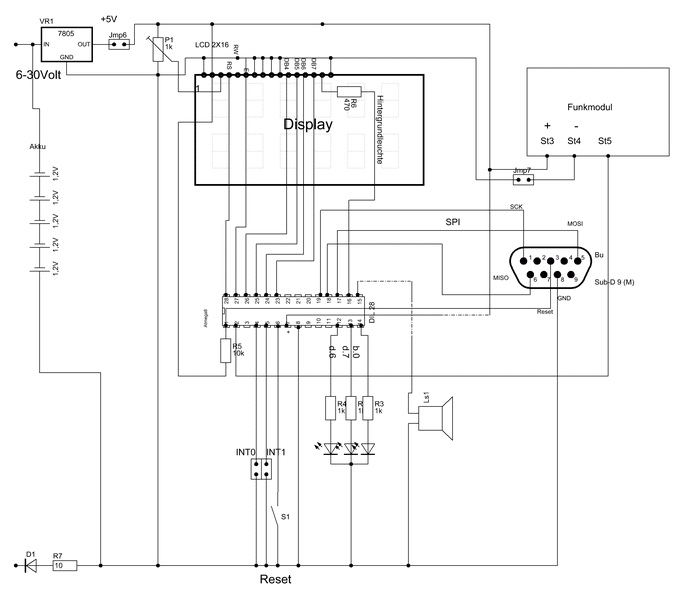

Die Stromversorgung wird über einen Festspannungsregler 78L05 auf konstante 5 V gehalten.
Um den Aufwand gering zu halten benutze ich zur Stromversorgung ein altes ausgedientes Stecker Netzteil wie sie auch zum laden von Handys benutzt werden.
Davon hat man ja meistens noch einige zu Hause rumliegen.
Zusätzlich noch als Signalgeber einen Piezo und einigen Leuchtdioden .
Der Trimmer P1 dient zur Kontrasteinstellung des Displays , R6 ist der Vorwiderstand für die Display Hintergrundbeleuchtung.
INT0 und INT1 sind zwei Jumper (Jumper offen ) die zu Testzwecke geschlossen werden können, wird in diesem Versuch aber nicht benutzt.
Zusätzlich wurde eine Verbindung vom PIN B. 2 des Atmega 8 zur Hintergrundbeleuchtung des LCD Moduls geschaffen um die Hintergrundbeleuchtung innerhalb
des Programmablaufs ein bzw. auszuschalten ,um bei einem möglichen Batterie betrieb den Stromverbrauch so niedrig wie möglich zu halten.
Zusätzlich wurde noch ein Taster angebracht um die im EEprom gespeicherten Werte wieder löschen zu können.
Im nachhinein hab ich mich entschlossen der Schaltung noch einen Akku zu spendieren, damit die Schaltung notfalls auch ohne Netzversorgung läuft.
Hier

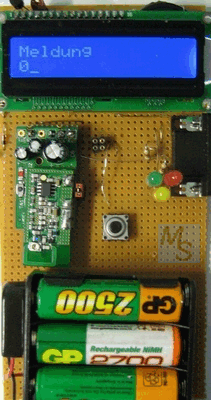

die dazugehörige Platine, der Atmega versteckt sich
hinter dem Display .
Auf der rechten Seite befindet sich die Pragrammierschnittstelle in Form eines 9 poligen SUB-D Stecker
wobei von den 9 Polen allerdings nur 5 benötigt werden.
Habe mir aber angewöhnt bei allen meinen Schaltungen aus Kompatibilitätsgründen den gleichen Stecker zu verwenden.
Und da bietet sich dieser Stecker an weil er auch bei PC's eine Standardschnittstelle war , zumindest bis die neuen USB Schnittstellen auf dem Markt kamen.
In den heutigen modernen PC's sind diese kaum noch zu finden, deshalb liegt bestimmt noch bei manch einem Zuhause dieser Stecker in irgend welchen Wühlkisten herum.
Die kleine Platine die aufgesteckt wurde ist ein 1 Kanal Funkempfänger somit ist man auch in der Lage über Funk einen Befehl an den Atmega zu senden.
Der Taster in der Mitte der Platine dient zum löschen des Eeproms.
Oben links über dem Display befindet sich links der 5 Volt Festspannungsregler und rechts davon eine Steckbrücke ( Jumper )zum unterbrechen der Stromversorgung.
Auf der rechten Seite befindet sich die Pragrammierschnittstelle in Form eines 9 poligen SUB-D Stecker
wobei von den 9 Polen allerdings nur 5 benötigt werden.
Habe mir aber angewöhnt bei allen meinen Schaltungen aus Kompatibilitätsgründen den gleichen Stecker zu verwenden.
Und da bietet sich dieser Stecker an weil er auch bei PC's eine Standardschnittstelle war , zumindest bis die neuen USB Schnittstellen auf dem Markt kamen.
In den heutigen modernen PC's sind diese kaum noch zu finden, deshalb liegt bestimmt noch bei manch einem Zuhause dieser Stecker in irgend welchen Wühlkisten herum.
Die kleine Platine die aufgesteckt wurde ist ein 1 Kanal Funkempfänger somit ist man auch in der Lage über Funk einen Befehl an den Atmega zu senden.
Der Taster in der Mitte der Platine dient zum löschen des Eeproms.
Oben links über dem Display befindet sich links der 5 Volt Festspannungsregler und rechts davon eine Steckbrücke ( Jumper )zum unterbrechen der Stromversorgung.
Eine Möglichkeit ist es direkt eine Variable als EEprom Variable zu deklarieren , damit werden die Daten innerhalb des Programms direkt in der Variable abgespeichert
und liegen damit schon im EEprom .
Die andere Möglichkeit besteht darin die Befehle "WriteEeprom" und "ReadEprom" zu benutzen.
Zunächst befassen wir uns mit der Epromvariable.
Die Epromvariable ist keine echte Variable sondern nur ein Synonym dafür,deshalb gelten für diese Quasivariable nicht die gleichen Gesetzmäßigkeiten wie für eine echte Variable.
Einige der Anweisungen funktionieren einfach nicht mit der Eprom Variablen. Um also den vollen Funktionsumfang bei der Programmierung zu erhalten bedienen wir uns eines Tricks
indem wir die Eprom Variable immer erst in eine LocaleVariable kopieren , dann kann sie bearbeitet werden um sie dann anschließend wieder zurück zu kopieren.
Nachfolgend die grundsätzliche Vorgehensweise:
| Programmzeile | Beschreibung |
| Dim Eprom_speicher As Eram Byte | Als erstes muss diese Variable folgendermaßen definiert werden |
| Dim Local_speicher As Byte | Dann definieren wir noch eine Locale ( Normale ) Variable |
| Do | Schleifenanfang |
| Local_speicher = Local_speicher + 1 | Den Wert in der Varable E um 1 aufaddieren |
| Eprom_speicher = Local_speicher | Wert von Variable E (SRAM) in Variable E_Speicher (EEprom) kopieren |
| Waitms 10 | Zeit zum Schreiben ins EEprom lassen |
| Local_speicher = Eprom_speicher | Wert von EEprom wieder ins SRam kopieren um es anzuzeigen zu können |
| Waitms 10 |
Zeit zum kopieren lassen |
| Cls | Display löschen |
| Lcd Local_speicher | Wert am Display anzeigen lassen |
| Waitms 200 | Pause damit Wert angezeigt werden kann |
| loop | |
durchlaufen und am Eingang Pin D.0 abgefragt ob ein Signal vom Funkempfänger vorhanden ist, gleichzeitig blinkt die Rote Led als Funktionskontrolle .
Sollte ein Funksignal empfangen werden wird die Hintergrundbeleuchtung des Displays eingeschaltet und ein Pieps Ton ausgegeben anschließend wird die Anzahl
der Empfangenen Funksignale auf dem Display angezeigt und alle drei Led's blinken für eine gewisse Zeit.
Nach dem das blinken der drei Led's beendet ist, blinkt wieder die Rote Led und die Schaltung ist wieder Betriebsbereit.
Während das blinken der Rote Led kann jederzeit die Taste gedrückt werden um die Anzahl der eingegangen Meldungen zu löschen.
Ansonsten bleibt die Anzahl der Meldungen auch enthalten wenn die Betriebsspannung zwischenzeitlich ausgeschaltet wurde.
| Programmzeile | Beschreibung |
| $regfile "m8def.dat" | Definiert den Atmega als Atmega 8 |
| $crystal = 1000000 | Taktfrequenz auf 1 Mega sezen (Standard) |
| Config Lcd = 16 * 2 | definiert das LCD Display in Art und Größe |
| Config Lcdpin = Pin , Db4 = Portc.3 , Db5 = Portc.2 , Db6 = Portc.1 , Db7 = Portc.0 , Rs = Portc.5 , E = Portc.4 | Konfiguration der Displayanschlüsse |
| Ddrb = &B00000011 | Port B.0 und B.1 als Ausgang setzen |
| Ddrd = &B11000000 | Port D.6 und D.7 als Ausgang sezten |
| Portb = &B00000001 | Pull Down setzen für Pin B.0 |
| Portd = &B00001100 | Pull Down setzen für Pin D.2 und D.3 |
| Timer1 konfigurieren | |
| Tccr1a = &B01000000 | |
| Compare1a = 70 | Vergleichswert |
| Variable definieren | |
| Dim A As Byte | Für Alarmschleife |
| Dim Ee_prom As Eram Byte | EEprom Variable definieren |
| Dim S_ram As Byte | Sram (Standard)Variable definieren |
| Voreinstellungen | |
| Cls | Display löschen |
| Lcd "Version XX" | Text ausgeben |
| Portd.6 = 1 | Grüne Led an |
| Portb.2 = 1 | Hintergrundbeleuchtung des Display's an |
| Wait 6 | Pause einfügen ca 6 Sekunden |
| Portd.6 = 0 | Grüne Led aus |
| Portb.2 = 0 | Hintergrundbeleuchtung des Display's aus |
| S_ram = Ee_prom | Nach Neustart Alten Wert des Zählers aus dem EEprom laden |
| Hauptprogramm | |
| Do | Schleifenanfang |
| Portb.2 = 0 | Hintergrundbel. aus |
| Portb.0 = 1 | Rote Led an |
| Waitms 40 | Pause |
| Portb.0 = 0 | Rote Led aus |
| If Pind.0 = 0 Then Gosub Alarm | Ausg. des Funkmodul wird abgefragt evtl. nach Unteroutine Alarm springen |
| If Pind.4 = 0 Then Waitms 50 | Verhindert Tastenprellen |
| If Pind.4 = 0 Then S_ram = 0 | Gespeicherte Wert im EEprom bei Tastendruck. löschen |
| If Pind.4 = 0 Then Gosub Licht | Bei Tastendruck zur Unteroutine Licht springen |
| Waitms 70 | Pause |
| Loop | Schleifenrücksprung nach "DO" |
| End | |
| Summer Routine | |
| Summer: | Sprungadresse vom Summer |
| Tccr1b = &B00001010 | Summer an |
| Waitms 100 | Pause für die länge des Summtones |
| Tccr1b = &B00001000 | Summer aus |
| Return | Zurück zur Ursprungverzweigung |
| Alarm Routine | |
| Alarm: | Sprungandresse vom Alarm |
| Portb.2 = 1 | Hintergrundbel des Displays einschalten |
| Gosub Summer | Spring zur Unterroutine Summer komm dann zurück |
| S_ram = S_ram + 1 | Den Wert 1 zur Variable hinzuzählen |
| Waitms 20 | Pause |
| Ee_prom = S_ram | SRam Variable in die Eprom Variable kopieren |
| Waitms 20 | Pause zum Schreibvorgang fürs Eprom |
| S_ram = Ee_prom | Eprom Variable zurück kopieren |
| Cls | Display löschen |
| Locate 1 , 1 | Ausgabe auf dem Display in Zeile 1 , Spalte 1 |
| Lcd "Alarm" | Textausgabe auf Display |
| Locate 2 , 1 | Ausgabe auf dem Display in Zeile 2 , Spalte 1 |
| Lcd S_ram | Ausgabe des Inhaltes der S_Ram Variable |
| A = 1 | Varable A den Wert 1 zuweisen |
| Do | Schleifenanfang |
| If A = 100 Then Exit Do | Schleife verlassen wenn A Hundert erreicht hat |
| A = A + 1 | Variable A um 1 aufadieren |
| Portb.0 = 1 | Led Rot an |
| Waitms 50 | Pause |
| Portb.0 = 0 | Led rot aus |
| Waitms 100 | Pause |
| Portd.7 = 1 | Led Gelb an |
| Waitms 50 | Pause |
| Portd.7 = 0 | Led gelb aus |
| Waitms 100 | Pause |
| Portd.6 = 1 | Led grün an |
| Waitms 50 | Pause |
| Portd.6 = 0 | Led Grün aus |
| Waitms 100 | Pause |
| Loop | Rücksprung zum Schleifenanfang , also nach "DO" |
