Die Infrarot Schnittstelle | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Infrarot
Licht ist ein für das menschliche Auge unsichtbares Licht, wir kennen
es aus einer handelsüblichen Infrarot Fernsteuerung für Fernseher
, Satellitenempfänger, Videorecorder usw. Infrarot- Licht ist vom Menschen nicht zu erkennen und liegt in einer Wellenlänge zwischen 940 und 950 nm ( 0,000 000 940 Meter) . Bei Fernbedienungen wird das Licht in einer bestimmten Art moduliert um damit verschiedenen Signale zu übertragen und um auch die Signale vom evtl. auftretenden Fremdlicht zu schützen. Die Art wie man das Licht codiert, bezeichnet man als Protokoll welches aber zwischen verschiedenen Firmen nicht identisch ist, es hat sich aber ein Protokoll mit der Bezeichnung RC5 hervorgehoben, und dieses Protokoll wird von Bascom unterstützt, so das es relativ einfach ist das von einer Infrarot Fernbedienung empfangene Licht zu decodieren also die eigentlichen Nutzdaten heraus zu filtern. Es gibt dazu fertige IR-Empfängerdioden die in der Regel drei Anschlüsse besitzen, einmal die Betriebsspannung von meist Plus 5 Volt , einmal GND ( Masse) und einmal der Ausgang an dem das eigentliche Empfangene Signal ausgegeben wird. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Typische Bezeichnungen für diese Empfängerdioden sind :
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

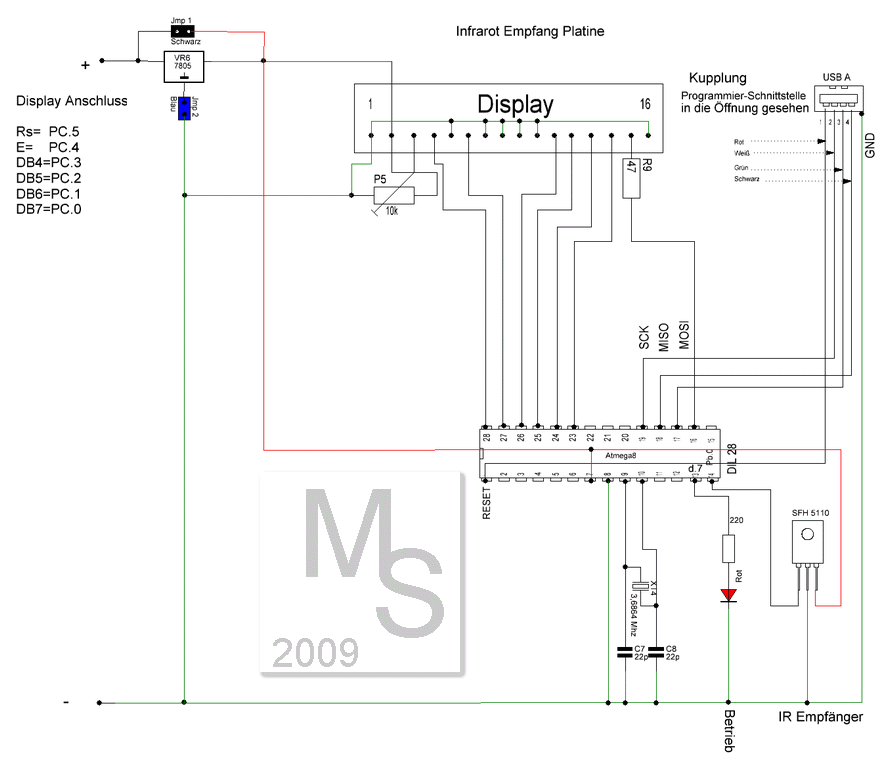

| Zum Bascom Programm ( Atmega 8) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
