Programmieradapter
Um die Software also das Programm ( das erst noch geschrieben werden muss) in den Mikroprozessor  zu bekommen benötigen wir eine Schnittstelle .
"Schnittstelle" nennt man die Stelle an der zwei verschiedene Systeme zusammengefügt (verbunden) werden.In unserem Fall also eine Verbindung zwischen Mikroprozessor und PC,es gibt dafür mehrere Möglichkeiten, z.B. die parallele Druckerschnittstelle LPT, oder die Serielle Schnittstelle COM, diese Schnittstelle haben aber alle etwas gemeinsam und zwar das sie bei den Modernen Rechner selten oder nicht mehr verfügbar sind, deshalb hab ich mich für die USB Schnittstelle entschieden die heute an jeden neuen Rechner verfügbar ist.Dazu benötigen wir ein Programmieradapter von USB ( PC) auf unsere USB Schnittstelle  (Grundplatine).
Ein relativ günstiges Programmieradapter ist der "MySmartUSB"
der Firma "MyAVR" , bekommt man unter anderen im Web unter der Seite von "MyAVR.de" dieser Programmieradapter hat zum einen eine USB Schnittstelle um sie direkt am PC anzuschließen und an der anderen Seite einen Wannenstecker, der so aber nicht auf den Anschluss an unsere Grundplatine passt, es muss daher noch ein Kabel angefertigt werden vom Wannenstecker auf USB.

Auf dem Bild links:

 Links sehen wir das Verbindungskabel zwischen Programmieradapter (10 poliger Wannenstecker) und unserer Schnittstelle (USB) auf der Grundplatine.

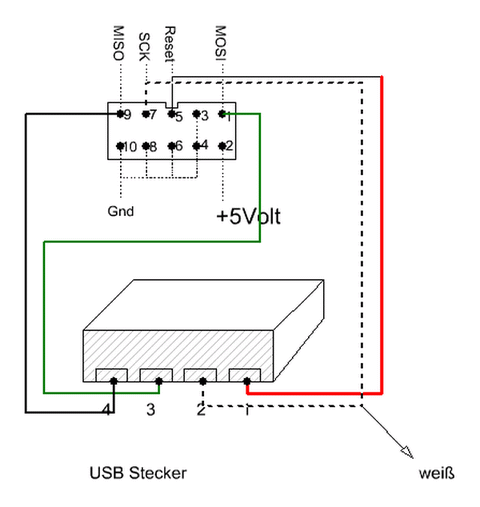

So sollte das Verbindungskabel angefertigt werden

Pin 1 MOSI
Pin 2 +5Volt Versorgung
Pin 3-4-6-8-10 Minus
Pin 5 Reset
Pin 7 SCK
Pin 9 MISO

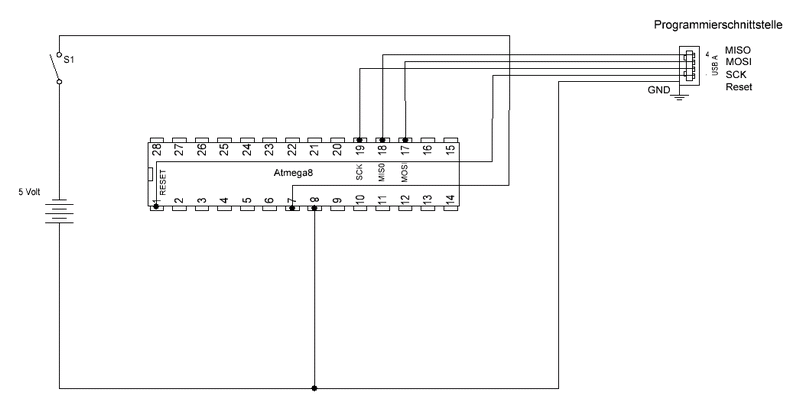

Programmier Kupplung auf Prozessor Platine

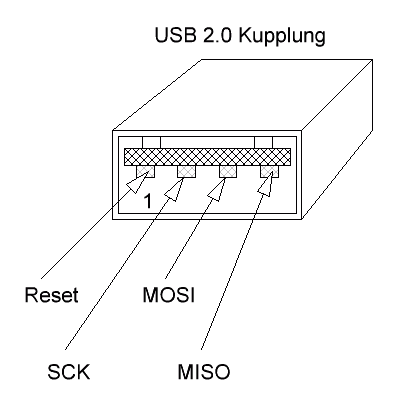

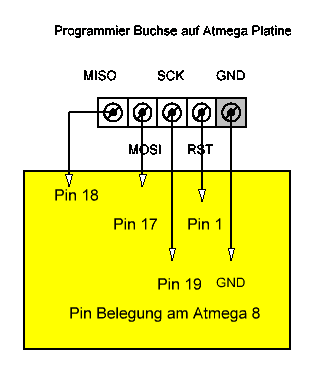

Die Programmierbuchse auf der Prozessor Platine sieht dann folgendermaßen aus:
