| Was
eigentlich sind Pin's und Port's ?
|
Beim Atmega gibt es diverse
Ein/Ausgänge diese
sind jeweils
zu 8 Bit zu einem Port zusammen gefasst.
Der Atmega 8 besitzt 3
dieser Ports.
Die Ports hat man nach dem Alphabet benannt.
Der AVR besitzt Ports mit den Namen Port B , Port C und sinnvoll Port D.
Beim Port C hat man die 8. Leitung nicht
heraus geführt.
Jeden Anschluss kann man entweder als einzel Ein oder
Ausgang definieren oder man kann auch den gesamten Port verwenden.
|
| Folgende Befehle oder Anweisungen beziehen
sich alle auf EIN und( oder) Ausgänge des Mikroprozessors
|
| DDRD = 1 |
DDRD steht für DataDirectionRegisterD Im
AVR wird dabei ein Register gesetzt,der Steuerelektronik des Ports
(
aus dem Englischen für Anschluss) wird
damit gesagt,das er als Ausgang oder Eingang arbeiten soll.
Hier wird der gesamte Port D als Ausgang definiert ,
die 1 gibt an das es sich um einen Ausgang handelt ,
eine 0 (Null)
würde als Eingang bewertet, wobei keine Definition Automatisch als
Eingang gewertet wird
|
| DDRD=&HFF |
Hier wird der gesamte Port D als
Ausgang angegeben allerdings als Hexwert dargestellt durch das H .FF
ist
der Hexwert für die Zahl 255 oder als Binärwert 11111111
|
| DDRD=255 |
Hier wird der gesamte Port D als Ausgang angegeben
allerdings als Dezimalwert
|
| DDRD=&B11111111 |
Hier wird Port D komplett als Ausgang
angegeben wobei jede 1 für ein Bit steht, also von rechts aus
gesehen die erste 1 ist Bit d.0 die zweite 1 ist Bit D.1 usw...
|
| Config Portd
= Output |
Konfiguriert
den
gesamten
Port
als
Ausgang .
|
| DDRD=&B11110000
|
Hier
wird der PinD.0 / D.1/D.2/D.3 als Eingang und Pind.4 /D.5/D.6/D.7 als
Ausgang definiert.
|

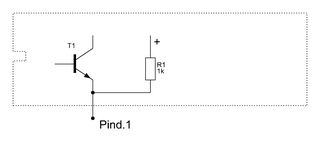

| Mit den folgenden Anweisungen werden die
internen PullUp Widerstände aktiviert
|
|
|
|
| PortD.0
=
1
|
Pin D.0 wird
auf High geschaltet |
Also der
Interne PullUp Widerstand wird aktiviert |
| PortD=255
oder
|
Die
PullUp's des gesamten Port werden aktiviert ( hier der Wert 255 als
Dezimale schreibweise
|
| PortD=&B11111111
|
Die
PullUp's des gesamten Port werden aktiviert ( hier als Binäre
schreibweise)
|
| LED Alias PortD.0 |
Port D.0 wird
als Variable LED abgelegt
|
Generell gilt
unbenutzte Pin's sollten als
Eingänge definiert werden , um sie so auf einen festen Bezugspunkt
zu legen auch wenn sie nicht benutzt werden,
also entweder durch den
internen PullUp Widerstand auf Plus legen, oder eben extern auf Masse
legen .
Weil diese Eingänge sonst einen undefinierten Wert
annehmen
können, und dadurch das Programm durcheinander bringen können |
Sobald die Direktive "$Baud" im
Programm eingesetzt wird, hat sie Vorrang vor den Funktionen als
normalen Ein oder Ausgängen.
Beim Atmega 8 äußert es sich
beispielsweise so, dass beim Einsatz der Direktive "$Baud" im Programm ,
obwohl
an Pin
D.0 und D.1 beispielsweise eine LED angeschlossenen ist und die Pin's
als Ausgänge gesetzt sind dieser Ausgang zwar in seiner Funktion
vorhanden ist, er
aber nicht sauber oder gar nicht schaltet.
Beim Einsatz der Anweisung "$Baud" werden diese Pins Automatisch in
ihrer Zweitfunktion angesprochen und zwar als TXD und RDX
Kommunikationspins für die RS232 Schnittstelle
|

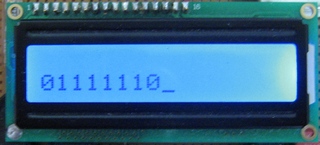

Zustände
der
Pin / Port's auf dem Display
anzeigen lassen !
|
Sollte bei der
Programmerstellung Probleme auftreten kann es hilfreich sein sich die
Aktuellen Zustände der Pin / Ports anzeigen zu lassen. Dazu kann
man sich einfach behelfen indem man sich mit dem Befehl "Display " die
Zustände auf dem Display falls angeschlossen wie folgt anzeigen
lässt:
|
| Lcd Pinb.0 ; Pinb.1 ;
Pinb.2 ; Pinb.3 ; Pinb.4 ;
Pinb.5 ; Pinb.6 ; Pinb.7
|
 |
