wird dann die Ausgangsleistung geregelt.
Als Vergleich stellt man sich eine Herdplatte vor , deren Drehschalter beispielsweise auf die Stufe 1 steht.
Die Herdplatte macht dann nichts anderes als eine gewisse Zeit ein zuschalten, zB. 1 Sekunde , bleibt dann ca. 3 Sekunden aus um dann wieder für 1 Sekunde ein zuschalten,
damit wird dann die Herdplatte aufgewärmt.
Stell man hingegen den Stufenschalter auf die 2.Stufe dann schaltet die Herdplatte für 2 Sekunden an um anschließend für 2 Sekunden aus zubleiben usw.
Durch das unterschiedliche Verhältnis zwischen Ein und Aus fasen wird die Leistung geregelt.

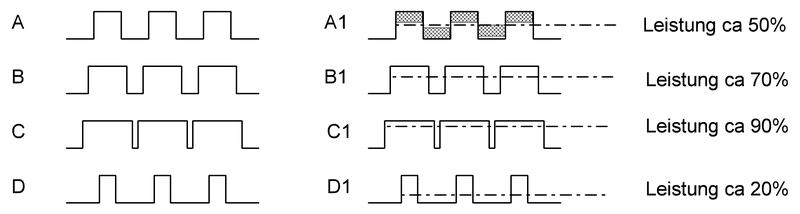

in Skizze A1 erkennen wir an der schraffierten Fläche wenn wir den oberen Teil des Signal weg nehmen und und damit das Signal in der Aus fase auffüllen
ergibt sich ein durchschnittliches mittleres Signal mit einer Leistung von 50%.
In Skizze B sehen wird das die Einschalt fase länger als die Ausschaltphase ist und sich somit eine mittlere Leistung von 70% ergibt .und in Skizze C eben eine Leistung von 90%.
Ebenso ist es möglich (Skizze D )die Einschaltdauer kürzer zu gestalten als die Ausschalt dauer somit bekommen wir Leistungen unter 50 % bis hin zu nahezu 0 %

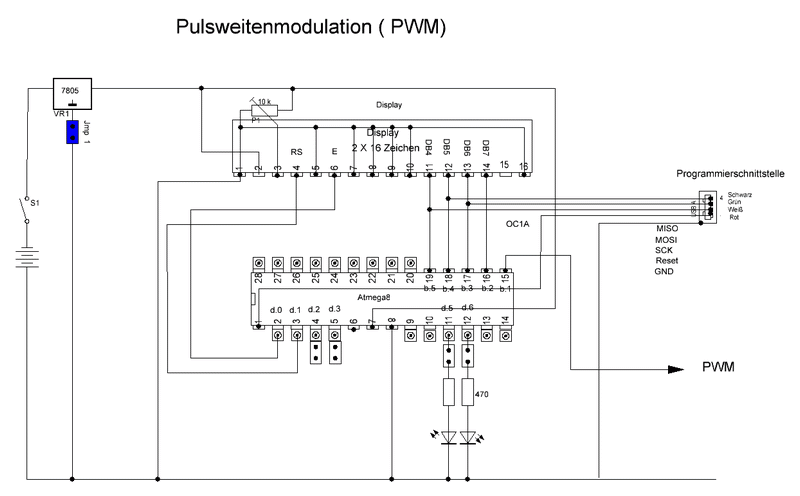

Atmega 8-16
| Zeile |
Programmcode |
Beschreibung |
| 1 |
$regfile "m8def.dat" |
Definiert den Atmega als Atmega8 |
| 2 |
$crystal = 1000000 |
Gibt die Quarzfrequenz an in Herz |
| 3 |
$hwstack = 32 |
Default use 32 Hardware reservierte Speicher |
| 4 |
$swstack = 25 |
Default Software resvierung Speicher |
| Display konfigurieren |
||
| 5 |
Config Lcd = 16 * 2 Config Lcdpin = Pin , Db4 = Portb.5 , Db5 = Portb.4 , Db6 = Portb.3 , _ Db7 = Portb.2 , Rs = Portd.1 , E = Portd.0 |
Konfiguration fürs Display Ordnet den Atmega Ausgängen die dazughörigen Display Eingänge zu. |
| Ein/Ausgänge setzen |
||
| 6 |
Config Portb.1 = Output ' |
OC1A Ausgang der als Pulsweitenausgang dient muss auch als Ausgang definiert werden |
| 7 |
Config Portd.5 = Output |
Ausgang für Rote Led wird hier definiert |
| Variable definieren |
||
| 8 |
Dim Tastverhaeltnis As Byte | |
| 9 |
Dim Vorgabe As Byte | |
| Timer Konfigurieren |
||
| 10 |
Tccr1a = &B10000001 | Wenn
Bit 7 auf 1 gesetzt ist wird Ausgang OC1A ( Beim Atmega 8 Pin
15) beim Hochzählen und erreichen des Vrgleichswert auf 1
gesetzt Wenn Bit 1 auf 1 gesetzt ist Zählt Timer als PWM Phasen correkt im 8 Bit Modus |
| 11 |
Tccr1b = &B00000001 | Mit den letzten 3 Bits wird der Teilungsfaktor eingestellt durch den der Systemtakt geteilt wird. 001 = Teilfaktor =1 010 = 8 011 = 64 100=256 101=1024 |
| Vorgabewerte |
||
| 12 |
Tastverhaeltnis = 100 | |
| Programmschleife |
||
| 13 |
Do | |
| Toogle Portd.5 |
Rote Led wechselt ihren Zustand |
|
| 14 |
Compare1a = Tastverhaeltnis | |
| 15 |
loop |
|
auch immer.
Das ergibt sich aus Systemtakt 1000 000 geteilt durch ( 255) 8 Bit Auflösung , dann noch einmal durch 2 teilen weil hoch und wieder runter gezählt wird.
Also 1 000 000 / 255 = 3921
3921/2= 1960 Hz
Somit wäre es Sinnvoll den Systemtakt zu erhöhen weil diese Frequenz noch im Hörbereich liegt und mann so ein unangenehmes Piepsen bei der Ansteuerung von Spulen erzeugt.
Beispielsweise 16 000 000 ergibt dann 31,3 Khz und ist damit außerhalb des menschlichen Hörvermögen.
