Wie kann ich den Com Port und das Serielle Kabel prüfen ?
Also um den Comport und gleichzeitig das Serielle Kabel zu prüfen Bedarf es nicht viel, Stecke das Kabel in die Com Schnittstelle des PC's , am anderen Ende des Kabel verbindest du Anschluss 2 und 3 miteinander , also eine Brücke zwischen PIN 2 und 3 herstellen. Dann ruft man ein Terminal Programm auf z.B. das von Bascom oder Hyperterminal von Windows. .

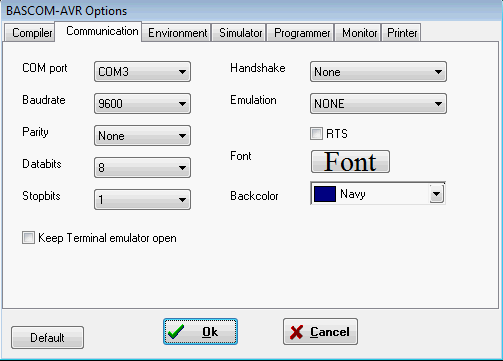

Anschließend unter Einstellungen die Standardmäßigen Einstellungen der Datenübertragung vornehmen also 8N1 und eine Baudrate von 2400.Die Baudrate ist allerdings nicht wichtig, kann auch andere Werte annehmen.z.B. 9600 .

Wenn man nicht genau weiß welcher Com Port benutzt wird, probiert man einfach einige aus.Dann Tippt man im Terminal Fenster einige Zeichen ein . Diese eingetippte Zeichen sollten jetzt im Terminalfenster sichtbar sein. Nach dem entfernen der Brücke dürfen die Zeichen nicht mehr sichtbar sein sollte sie dann immer noch sichtbar sein ist im Terminalprogramm das sogenannte ECHO eingeschaltet, dieses kann man meist unter Optionen ausschalten.Der Befehl ECHO bewirkt das die eingetippten Zeichen im Fenster sichtbar sind. ohne die ECHO Funktion werden die Zeichen nur sichtbar, weil sie vom Terminal verschickt werden und durch unsere Brücke quasi wieder zurück geschickt werden. Damit haben wir den Beleg das die Com- Schnittstelle und auch das Kabel in Ordnung sind.
Allerdings gilt dies nur unter Einschränkung.Mit dieser Methode wird nähmlich nur die TXD und RXD und die Masseleitung getestet also die maßgeblichen Adern die wir zum Programm brennen benötigen. Es befinden sich noch andere Steuerleitungen im Seriellen Kabel die mit dieser Methode nicht getestet werden.
Aber für unsere Zwecke reicht dieser Test aus.

Weil bei mir öfter mal das Problem aufkam, dass ich nicht wußte ob die Schnittstelle richtig gewählt wurde oder aber ob sie funktionierte hab ich mir eine alte Kupplung genommen und die Brücke innerhalb der Kupplung implementiert, so das ich nur die Kupplung aufstecken muss, das hat den Vorteil das so auch keine versehentlichen Kurzschlüsse passieren. Die Methode mit der Brücke funktioniert übrigens auch bei NULL-Modem Kabel.
Allerdings benutze ich in der Regel keine Nullmodem-Kabel sondern sollte ich eines benötigen stecke ich einfach einen sogenannten Gender dazwischen , das ist ein Adapter bei die Datenleitungen TXD und RXD im Adapter schon gekreuzt sind.
Es gibt natürlich noch andere Methoden um die COM Schnittstelle zu testen , einfach eine Maus anschließen und sehen ob sie funktioniert !

  Aktualisiert 11.06.2019
