| Zeile |
Programmzeile |
Beschreibung |
| 1 |
$regfile "m8def.dat" |
Definiert den Prozessor als Atmega8 |
| 2 |
$crystal=20000000 |
Gibt die Quarzfrequenz in Herz an, hier 20
MHz |
| 3 |
$hwstack=32 |
Defaultwert für Reservierten
Hardwarespeicher |
| 4 |
$swstack=10 |
Defaultwert für Reservierten
Softwarespeicher |
| 5 |

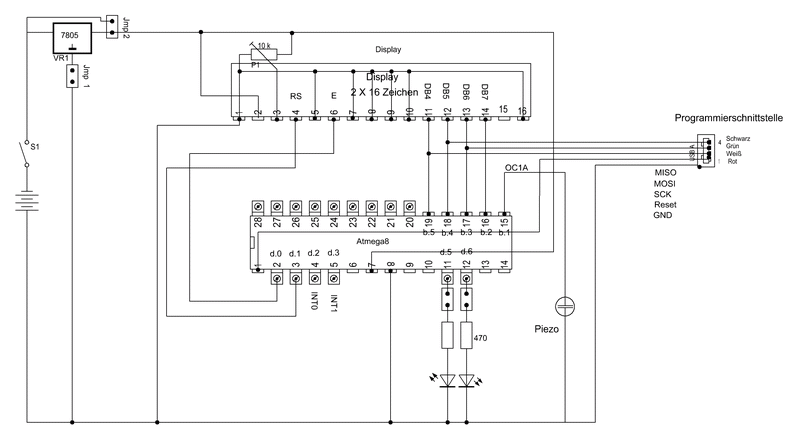

Config LCD=16*2 |
Definiert das Display als ein mit 2 mal 16
Zeichen |
| 6 |
Config
LcdPin=Pin,DB4=Portb.5,Db5=Portb.4,Db6=Portb.3,Db7=Portb.2,Rs=Portd.1,E=Portd.0 |
Definiert die Anschlüsse des Displays
an den Prozessor |
| 7 |
DDRD=&B01100011 |
Setzt die Pins d.0, d.1,d.5 und d.6 als
Ausgänge |
| 8 |
On Timer1 Timer_eins |
Legt den Namen der an zuspringende
Unterroutine für Timer 1 fest hier "Timer_eins" |
| 9 |
TCCR1A=&B00000000 |
Konfiguration der Timers über
Register siehe Tabelle 1 |
| 10 |
TCCR1B=&B00000101 |
Konfiguration des Timer über Register
siehe Tabelle 2 |
| 11 |
Timsk.toie=1 oder
(TIMSK=&B00000100) |
Überlaufinterrupt einschalten siehe Tabelle 3 |
| 12 |
SReg.7=1 oder (Sreg=&B10000000) |
Interrupt freigabe siehe Tabelle 4 |
| 13 |
Timer1=46004 |
Voreinstellung
des Timer1 |
| 14 |
Do |
Anfang der Hauptprogrammschleife |
| 15 |
cls |
Display löschen |
| 16 |
LCD Timer1 |
Gibt den internen Timerwert auf das
Display aus |
| 17 |
Waitms 500 |
Pause damit Display Zeit zur Anzeige hat |
| 18 |
Toggle Portd.6 |
Status am Portd.6 wechseln (Led an/aus) |
| 19 |
Loop |
Ende der Hauptprogrammschleife |
| 20 |
Timer_eins: |
Interruproutine für Timer 1, hierher
wird gesprungen wenn der Timer 1 einen Überlauf hat. |
| 21 |
Timer1=46004 |
Voreinstellung
für Timer setzen ,
muss bei jeden Überlauf erneut gesetzt werden. |
| 22 |
Portd.5=1 |
Ausgang setzen für Ledanzeige |
| 23 |
waitms 8 |
Pause damit Led Zeit zum leuchten hat |
| 24 |
Portd.5=0 |
Led wieder ausschalten |
| 25 |
Return |
Rücksprung |
Die Voreinstellung der
Timervoreinstellung berechnet sich
folgendermaßen:
| Taktfrequenz geteilt durch
Prescaler = Ergebnis |
20Mhz : 1024 =19531 |
| Bitauflösung des
Timer Minus Ergebnis |
65535 - 19531 =46003 |
| Tabelle 1- Register TCCR1A | ||||||||
| Bit
7 |
Bit
6 |
Bit
5 |
Bit
4 |
Bit
3 |
Bit
2 |
Bit
1 |
Bit
0 |
|
| COM1A1 |
COM1A0 |
COM1B1 |
COM1B0 |
FOC1A |
FOC1B |
WGM11 |
WGM10 |
|
| Über BIT 6 + 7 wird
der OC1A
Anschluß konfiguriert ob er mit dem Ausganspin verbunden wird
oder nicht (00= nicht verbunden) 01= OC1A verbunden |
0 |
0 |
||||||
| Über Bit 4 + 5 wird
der OC1B Anschluß konfiguriert ob er mit
dem Ausgangspin verbunden wird wenn WGM13=0 ist(00=nicht
verbunden) 01=verbunden |
0 |
0 |
||||||
| Der Ausgang OC1A ist beim hochzählen 0 bis Vergleichswert erreicht wird , dann wird Ausgang auf 1 gesetzt. | 1 |
0 |
||||||
| Resetiert OC1B wenn Vergleichswert erreicht wird | 1 |
0 |
||||||
| Der Ausgang OC1A ist beim hochzählen 1 bis Vergleichswert erreicht wird , dann wird Ausgang auf 0 gesetzt. | 1 |
1 |
||||||
| 1 |
1 |
|||||||
| Timer 1 wird bei einem Gleichstand des Zählers mit dem Vergleichsregister ( Compare1A) den Status des Ausgang OC1A ändern. Wobei Compare 1 A nur ein 16 Bit Pseudoregister für zwei tatsächliche 8 Bit Register ( OCR1AH + OCR1AL) ist. | 0 |
1 |
||||||
| Bei Gleichstand des Zählers und des Vergleichsregister Status am Ausgangpin OC1B ändern | 0 |
1 |
||||||
| COM1A1 (Compare Match Output Mode) diese Register steuern den Output Compare Funktionen damit wird entschieden ob der OCR Ausgang aktiviert ist oder nicht |
||||||||
| Force Output
Compare
(FOC) Modus Der Force Output Compare Modus ist in alle Timer/Counter integriert. Der FOC Modus kann nur bei nicht-PWM Modi genutzt werden. Beim Schreiben einer logischen 1 auf FOCx wird ein sofortiger Compare Match des Funktionsgenerators erzwungen. Der OCx Ausgang wird auf den Status des COMx1 Bits gesetzt. Deshalb bestimmt der Wert aus COMx1 den Wert des OCx Pins beim Vergleich. |
||||||||
| TCNTx - Timer/Counter RegisterIn diesem Register wird der aktuelle Zählwert gespeichert. | ||||||||
| OCRx[A
|
B][H
|
L]
-
Output
Compare
Register
(A
oder
B
und
H
oder
L
nur Timer1)Wenn TCNTx den Wert dieses Registers erreicht, wird ein Output Compare Interrupt Request ausgel¨ ost. |
||||||||
| FOCx (Force Output Compare) Beim Schreiben einer logischen 1 auf FOCx wird ein sofortiger compare match des Funktionsgenerators erzwungen. | ||||||||
| Der
Zählwert des Timers also die gezählten Takte werden im
Zähl-Register TCNT0 abgelegt mit jedem Takt wird der Wert im
Register CNT0 um eins erhöht. Es gibt zwei Möglichkeiten den Timern zu sagen was sie machen sollen, zum einen funktioniert das mit Bascom Befehle, und zum anderen gibt es die Möglichkeit Registereinstellungen direkt zu ändern. |
||||||||
| TIMSK
- Timer/Counter Interrupt Mask RegisterZur Auswahl, welche Interrupts
aktiviert werden sollen. |
||||||||
| ICR1[H
|
L]
-
Input
Capture
Register
1
Hi
oder
Low
(nur
Timer1)Wird
bei
jedem
Input
Capture
Event
mit
TCNT
abgeglichen.
Kann
zur Festlegung des Maximalwertes genutzt werden. |
||||||||
| TIFR
- Timer/Counter Interrupt Flag RegisterHier werden bestimmte Bits
gesetzt, wenn ein Interrupt ausgeführt werden soll. |
||||||||
| ASSR
- Asynchronous Status Register (nur Timer2)Register zur Steuerung des
asynchronen Modus |
||||||||
| SFIOR
- Special Function IO RegisterPSR2 Bit setzt den Prescaler des Timer2
zurück |
||||||||
| Tabelle 2 - Register TCCR1B | ||||||||
| Bit
7 |
Bit
6 |
Bit
5 |
Bit
4 |
Bit
3 |
Bit
2 |
Bit
1 |
Bit
0 |
|
| ICNC1 |
ICES1 |
WGM13 |
WGM12 |
CS12 |
CS11 |
CS10 |
||
| Bei 1 wird steigende Flanke registriert bei 0 die fallende | 1 |
|||||||
| CSxx (Clock Select) konfiguriert den
Prescaler CS10,CS11,Cs12. Mit den Bits 0-1-2 (CS10,CS11,CS12) wird der Prescaler ( Vorteiler ) eingestellt also in wie weit der Tackt des Atmegas herunter geteilt soll , oder aber wenn der Takt von Außerhalb angelegt wird , an welcher Flanke der Takt registriert werden soll bei abfallender oder Steigender Flanke.(000 =Timer / Counter hält an) |
0 |
0 |
0 |
|||||
| Voller Takt wird genutzt | 0 |
0 |
1 |
|||||
| Takt durch 8 | 0 |
1 |
0 |
|||||
| Takt durch 64 | 0 |
1 |
1 |
|||||
| Takt durch 256 | 1 |
0 |
0 |
|||||
| Takt durch 1024 | 1 |
0 |
1 |
|||||
| Externer Takt an Pin T1 bei fallender Flanke | 1 |
1 |
0 |
|||||
| Externer Takt an Pin T1 bei steigender Flanke | 1 |
1 |
1 |
|||||
| Register
(ICES1)
wird
festgelegt
ob
bei
aufsteigender
Flanke
(
ICES1=1)
oder
fallender
Flanke
(ICES1=0
)der
Eingangspin ausgewertet werden soll. ICES1 (Input Capture Edge Select) Bestimmt, welche Flanke ein Capture Ereignis auslöst. Bei 0 löst eine fallende Flanke ein Capture Ereignis aus, bei 1 eine steigende Flanke 1 = Triggert bei steigender Flanke 0 Triggert bei fallender Flanke1 |
1 |
|||||||
| ICNC1 (Input Capture Noice Canceler)
Ist die
Störunterdrückung (ICNC1=1) eingeschaltet, wird der
Eingangspin viermal hintereinander abgetastet und muss auch 4 mal den
gleichen Wert aufweisen also 4 mal 0 oder 4 mal 1 je nach welche Flanke
er erkannt werden soll damit der Eingangsimpuls als solcher gewertet
wird. Bei ausgeschalteter Störunterdrückung (ICNC1=0) wird jede Flanke als Eingangsimpuls erkannt, so kann es beispielsweise bei nicht entprellten Signale zu Störungen durch mehrfach Erkennung kommen. Störunterdrückung eingeschaltet 0 ist ausgeschaltet |
1 |
|||||||
 |
||||||||
| Tabelle 3 Timer Counter Interrupt Maske - TIMSK |
||||||||
| Bit
7 |
Bit
6 |
Bit
5 |
Bit
4 |
Bit
3 |
Bit
2 |
Bit
1 |
Bit
0 |
|
| OCIE2 |
TOIE2 |
TICIE1 |
OCE1A |
OCIE1B |
TOIE1 |
- |
TOIE0 |
|
| Interrupt
für
Timer
1
aktiviert |
1 |
|||||||
| Interrupt
für
Timer
0
aktiviert |
1 |
|||||||
| Tabelle
4 -Status Register SREG |
||||||||
| Bit 7 |
Bit 6 |
Bit 5 |
Bit 4 |
Bit 3 |
Bit 2 |
Bit 1 |
Bit 0 |
|
| I |
T |
H |
S |
V |
N |
Z |
C |
|
| Globale
Interruptfreigabe bei 1 sind Interrupts freigeschaltet bei 0 gesperrt |
1 |
|||||||
