das ist in diesem Fall aber etwas übertrieben weil die Zeitmessung einer Eieruhr nicht so exakt sein muss,
anstatt mit einem Timer kann man die Zeitintervalle auch mit einen einfachen "Pause "Anweisung ( Wait ) durchführen.
Anschließend kann mit den beiden Tasten "Minus" und "Plus" die gewünschte Vorgabezeit eingegeben werden.

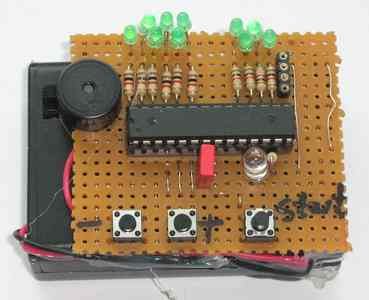

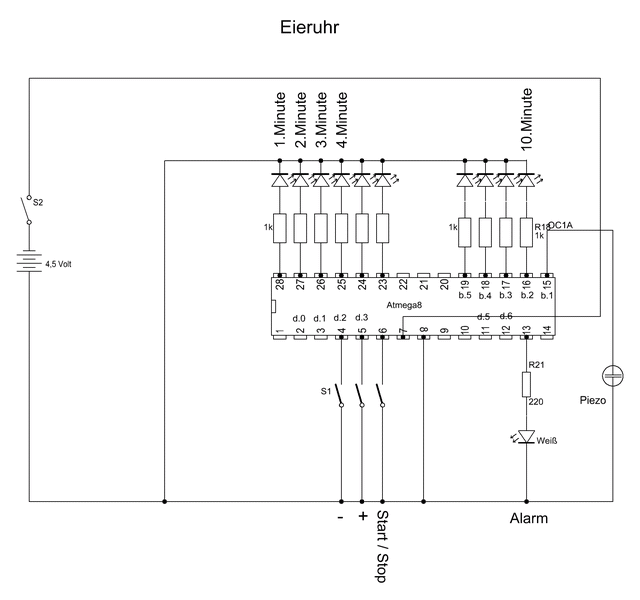

Bei jedem Tastendruck mit der "Plus" Taste leuchtet eine Led mehr auf angefangen mit der ersten Led am Anschluss 28 des Prozessors,
mit der Minus " Taste" leuchtet pro Tastendruck dementsprechend eine weniger auf.
Dabei symbolisiert jede Led eine Minute, um beispielsweise eine Ablaufende Zeit von 5 Minuten einzustellen wird nach dem Einschalten
der Betriebsspannung die "Plus" Taste fünf mal gedrückt somit sollten dann 5 Led's leuchten.
Nach dieser Zeitvorwahl kann durch drücken der "Start/Stop" Taste der Count Down gestartet werden zu erkennen an den nun blinkenden Led's.
Nach dem die Vorgabezeit abgelaufen ist blinkt die weiße Led an Anschluss 13 des Prozessors und zusätzlich ertönt ein Signalton.
Diese Warnmeldung kann jederzeit mit der "Start/Stop" gelöscht werden.
Um die Eieruhr nochmals in Gang zu setzen muss der "Ein/Aus" Schalter (S2) einmal aus und dann wieder eingeschaltet werden.
Programm
| Zeile |
Programmcode |
Beschreibung |
| 1 |
$regfile "m8def.dat" |
Definiert den Atmega als Atmega8 |
| 2 |
$crystal = 1000000 | Gibt die Quarzfrequenz an in Herz |
| 3 |
$hwstack = 32 | Default use 32 Hardware reservierte Speicher |
| 4 |
$swstack = 10 | Default Software resvierung Speicher |
| 5 |
Ddrc = &B11111111 | Gesamter Port C als Ausgang setzen |
| 6 |
Ddrb = &B11111111 | Port B.7 als Ausgang setzen |
| 7 |
Ddrd = &B11100011 | Port D5, D6, D7 als Ausgang setzen |
| 8 |
Portd = &B00011100 | Pull Up für Port D2 und D3 und d4setzen |
| 9 |
Dim Zeitvorgabe As Word | |
| 10 |
Dim Zeit As Word | Variable für Sekundentakt |
| 11 |
On Timer1 Timer_eins | |
| 12 |
Tccr1a = &B00000000 | |
| 13 |
Tccr1b = &B00000011 | |
| 14 |
Timsk = &B00000100 | Interrupt für Timerüberlauf einschalten |
| 15 |
Sreg = &B10000000 | Interrupt Freigeben |
| 16 |
Timer1 = 49911 | Vorgabe |
| 17 |
Sound Portb.1 , 1000 , 20 | |
| 18 |
Do | |
| 19 |
If Pind.2 = 0 Then Waitms 20 | |
| 20 |
If Pind.2 = 0 Then Zeitvorgabe = Zeitvorgabe -60 | |
| 21 |
If Pind.2 = 0 Then Sound Portb.1 , 500 , 20 | |
| 22 |
If Pind.3 = 0 Then Waitms 20 | |
| 23 |
If Pind.3 = 0 Then Zeitvorgabe = Zeitvorgabe + 60 | |
| 24 |
If Pind.3 = 0 Then Sound Portb.1 , 500 , 20 | |
| 25 |
If Zeitvorgabe > 59 Then Portc.5 = 1 Else Portc.5 = 0 | |
| 26 |
If Zeitvorgabe > 119 Then Portc.4 = 1 Else Portc.4 = 0 | |
| 27 |
If Zeitvorgabe > 179 Then Portc.3 = 1 Else Portc.3 = 0 | |
| 28 |
If Zeitvorgabe > 239 Then Portc.2 = 1 Else Portc.2 = 0 | |
| 29 |
If Zeitvorgabe > 299 Then Portc.1 = 1 Else Portc.1 = 0 | |
| 30 |
If Zeitvorgabe > 359 Then Portc.0 = 1 Else Portc.0 = 0 | |
| 31 |
If Zeitvorgabe > 419 Then Portb.5 = 1 Else Portb.5 = 0 | |
| 32 |
If Zeitvorgabe > 479 Then Portb.4 = 1 Else Portb.4 = 0 | |
| 33 |
If Zeitvorgabe > 539 Then Portb.3 = 1 Else Portb.3 = 0 | |
| 34 |
If Zeitvorgabe > 599 Then Portb.2 = 1 Else Portb.2 = 0 | |
| 35 |
Zeit = Zeitvorgabe | |
| 36 |
If Pind.4 = 0 Then Exit Do | |
| 37 |
Loop | |
| 38 |
Sound Portb.1 , 1000 , 20 | |
| 39 |
Do | |
| 40 |
Zeitvorgabe = Zeit | |
| 41 |
If Zeitvorgabe > 1 Then Portc.5 = 1 Else Portc.5 = 0 | |
| 42 |
Waitms 5 | |
| 43 |
If Zeitvorgabe > 60 Then Portc.4 = 1 Else Portc.4 = 0 | |
| 44 |
Waitms 5 | |
| 45 |
If Zeitvorgabe > 120 Then Portc.3 = 1 Else Portc.3 = 0 | |
| 46 |
Waitms 5 | |
| 47 |
If Zeitvorgabe > 180 Then Portc.2 = 1 Else Portc.2 = 0 | |
| 48 |
Waitms 5 | |
| 49 |
If Zeitvorgabe > 240 Then Portc.1 = 1 Else Portc.1 = 0 | |
| 50 |
Waitms 5 | |
| 51 |
If Zeitvorgabe > 300 Then Portc.0 = 1 Else Portc.0 = 0 | |
| 52 |
Waitms 5 | |
| 53 |
If Zeitvorgabe > 360 Then Portb.5 = 1 Else Portb.5 = 0 | |
| 54 |
Waitms 5 | |
| 55 |
If Zeitvorgabe > 420 Then Portb.4 = 1 Else Portb.4 = 0 | |
| 56 |
Waitms 5 | |
| 57 |
If Zeitvorgabe > 480 Then Portb.3 = 1 Else Portb.3 = 0 | |
| 58 |
Waitms 5 | |
| 59 |
If Zeitvorgabe > 540 Then Portb.2 = 1 Else Portb.2 = 0 | |
| 60 |
Waitms 50 | |
| 61 |
Portc.5 = 0 | |
| 62 |
Waitms 20 | |
| 63 |
Portc.4 = 0 | |
| 64 |
Waitms 20 | |
| 65 |
Portc.3 = 0 | |
| 66 |
Waitms 20 | |
| 67 |
Portc.2 = 0 | |
| 68 |
Waitms 20 | |
| 69 |
Portc.1 = 0 | |
| 70 |
Waitms 20 | |
| 71 |
Portc.0 = 0 | |
| 72 |
Waitms 20 | |
| 73 |
Portb.5 = 0 | |
| 74 |
Waitms 20 | |
| 75 |
Portb.4 = 0 | |
| 76 |
Waitms 20 | |
| 77 |
Portb.3 = 0 | |
| 78 |
Waitms 20 | |
| 79 |
Portb.2 = 0 | |
| 80 |
If Zeit < 1 Then Goto Alarm | |
| 81 |
Loop | |
| 82 |
Timer_eins: | Timer 1 Interrupt Routine |
| 83 |
Timer1 = 49911 | |
| 84 |
Zeit = Zeit | |
| 85 |
Decr Zeit | |
| 86 |
Return | |
| 87 |
Alarm: | A l a r m |
| 88 |
Do | |
| 89 |
Waitms 20 | |
| 99 |
Sound Portb.1 , 500 , 50 | |
| 100 |
Sound Portb.1 , 500 , 20 | |
| 101 |
Portd.7 = 1 | |
| 102 |
Waitms 8 | |
| 103 |
Portd.7 = 0 | |
| 104 |
If Pind.4 = 0 Then Waitms 20 | |
| 105 |
If Pind.4 = 0 Then Exit Do | |
| 106 |
Loop | |
| 107 |
Stop |
