Eieruhr Erweiterung
Das Projekt Eieruhr war auf Dauer nicht zufriedenstellend weil sich herausstellte das gekochter Eier nicht unbedingt die richtige Konsistent hatten wenn die Zeit nur in Minuten ablief.

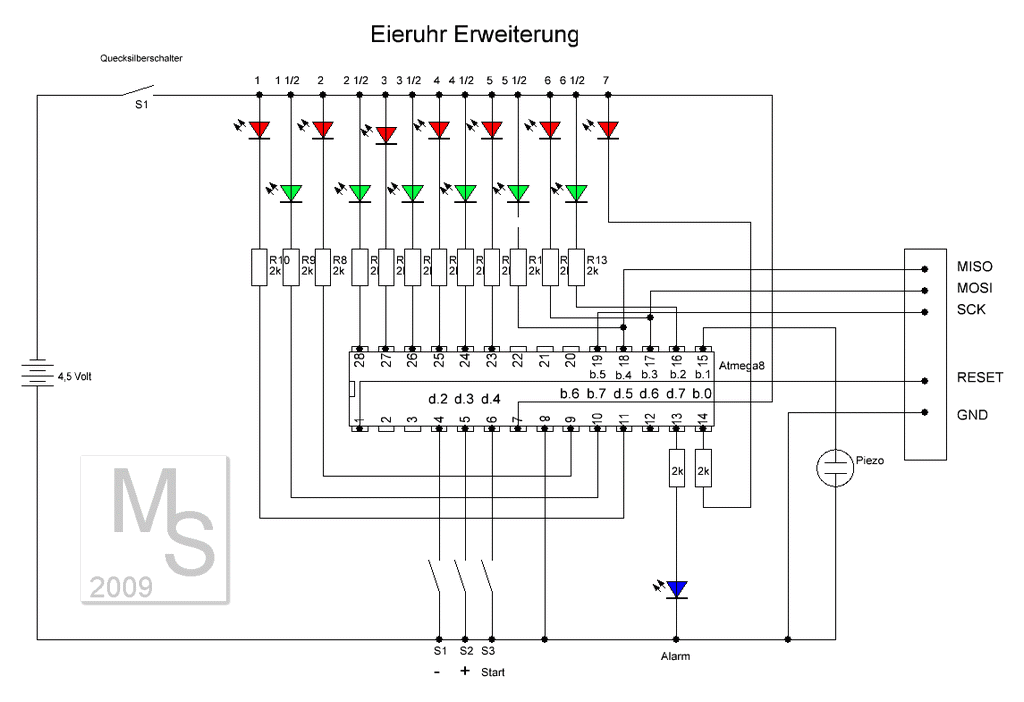

Also musste eine neue Version her die auch halbe Minuten beinhaltete, dazu wurden Rote Led's zur Anzeige der Minuten und Grüne Led's zur Anzeige der halbe Minuten eingesetzt.
Funktion
Um den Stromverbrauch in erträglichen Grenzen zu halten wurde zum Einschalten kein Normaler Schalter sondern ein Quecksilberschalter benutzt, der so auf der Platine angebracht wurde das sich die Betriebsspannung nur einschaltet wenn die Platine in Senkrechter Position gehalten wird. Dazu wird anschließend auf der Rückseite der Platine ein Magnet angebracht der die Platine in Senkrechter Position am Kühlschrank in Form und Lage hält, und bei nichtgebrauch in Waagerechter Lage verharren sollte.
Nachdem die Platine also an den Kühlschrank oder ähnliches angebracht wird , sollte als Zeichen der Aktivierung der Versorgungsspannung für ca 0,5 Sekunden kurz alle Leds aufleuchten . Danach kann mit der Taste S1 und S2 die Zeit eingestellt werden, Taster S2 zum hochzählen und Taster S1 zu runterzählen dann kann mit Taste S3 der Count Down aktiviert werden zu erkennen daran das dann eine Led anfängt zu blinken.
Nachdem die vorgegebene Zeit abgelaufen ist, ertönt ein Signalton und die Blaue Led fängt an zu blinken.
Ausgeschaltet kann der Alarm mit Taste S3 oder indem die Platine in die Waagerechte Lage gebracht wird.
Sollte man den Alarm überhören schaltet sich die Uhr 60 Sekunden nach den Alarm automatisch aus.
Die Zeit ist Standarmäßig einstellbar zwischen einer halben Minute und 7 Minuten in 30 Sekunden Schritte, es ist auch möglich die
