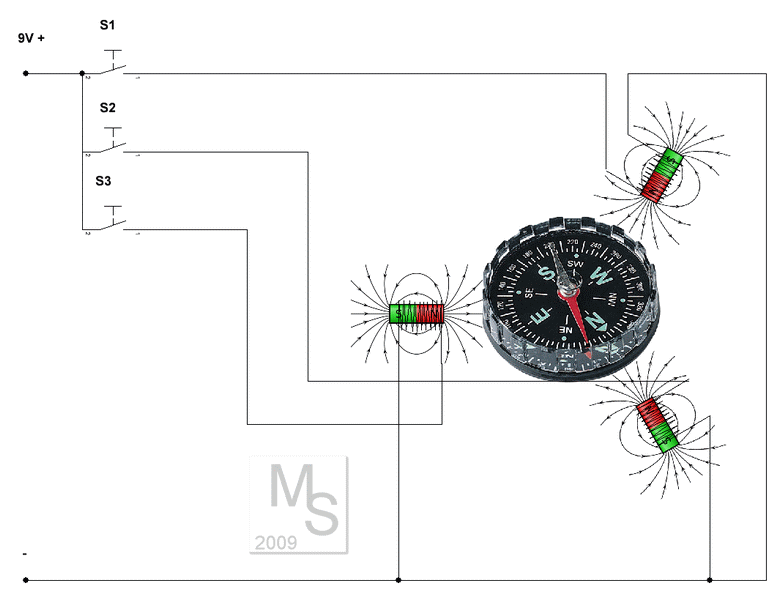

'--------------------- Allgemeine Prozessor Konfiguration ---------------------
$regfile "m8def.dat" 'Definiert den Atmega als Atmega8
$crystal = 1000000 'Gibt die Quarzfrequenz an in Herz
$hwstack =
32
'Default use 32 Hardware reservierte Speicher
$swstack =
10
'Default Software resvierung Speicher
'------------------------------------------------------------------------------
' Konfiguration fürs Display
Config Lcd = 16 * 2
Config Lcdpin = Pin , Db4 = Portb.5 , Db5 = Portb.4 , Db6 = Portb.3 , Db7 = Portb.2 , Rs = Portc.1 , E = Portc.0
'-------------------------------------------------------------------------------
Ddrd = &B10100011
Portd = &B00011100 Pull Down An Für Interrupt Eingänge Setzen
Portb = &B00000001
' ------------------------Variable deklarieren --------------------------------
Dim Kanal_aa As Byte 'Variable Für Kanal A Drehgeber
' ------------------------ Interrups festlegen --------------------------------
On Int0
Kanal_a
' Interrupt Routine für Interrupt 1 festlegen
On Int1
Kanal_b
' Interrupt Routine für Interupt 2 festlegen
Mcucr = &B00001110 ' int0 H/L und int1 auf L/H Flanke
Gicr = &B11000000 ' Interrupt 0 und 1 einschalten
Sreg.7 =
1
' Interrupts Global freischalten
'--------------------------- Voreinstellung -----------------------------------
Kanal_aa =
255
' Mit langsamer geschwindigkeit anfangen
Deflcdchar 1 , 31 , 17 , 16 , 20 , 22 , 31 , 6 , 4 ' replace ? with number (0-7)
Deflcdchar 2 , 31 , 17 , 1 , 5 , 13 , 31 , 12 , 5 ' replace ? with number (0-7)
'---------------------------- Startbildschirm ---------------------------------
Cls
Locate 1 , 1
Lcd "Frequenzrichter"
Locate 2 , 1
Lcd "Version 1D"
'---Test der Leds
Portd.0 =
1
' Led mitte
Waitms 400
Portd.1 =
1
' Led links
Waitms 400
Portd.5 =
1
' Led rechts
Waitms 400
Portd.0 = 0
Portd.1 = 0
Portd.5 = 0
'##################################### Programm ###############################
Do
' Anfang Hauptprogramm
Gosub Anzeige
Portd.1 =
1
' erste Led an
Portd.5 =
1
' dritte led an
Portd.0 =
0
' zweite led aus
Waitms Kanal_aa ' pause
Portd.1 =
1
' erste Led an
Portd.0 =
0
' zweite led aus
Portd.5 =
0
' dritte led aus
Waitms Kanal_aa
Portd.1 =
1
' erste Led an
Portd.0 =
1
' zweit Led an
Portd.5 =
0
' dritte led aus
Waitms Kanal_aa
Portd.0 =
1
' zweit Led an
Portd.1 =
0
' erste Led aus
Portd.5 =
0
' dritte led aus
Waitms Kanal_aa
Portd.0 =
1
' zweit Led an
Portd.5 =
1
' dritte led an
Portd.1 =
0
' erste Led aus
Waitms Kanal_aa
Portd.0 =
0
' zweit Led aus
Portd.1 =
0
' erste Led aus
Portd.5 =
1
' dritte led an
Waitms Kanal_aa
Loop
' Ende Hauptprogramm
'------------------------- Routine Display anzeigen ---------------------------
Anzeige:
Portd.7 =
1
' Unterprogramm Displayanzeige
Cls
' Display Löschen
Locate 1 ,
1
' Definiert Displayausgabe Zeile 1 Spalte 1
Lcd "A = " ; Kanal_aa ' Displayausgabe der Variable für Kanal A
Locate 3 , 1
Lcd Chr(1)
Locate 3 , 5
Lcd "langsamer"
Locate 4 , 1
Lcd Chr(2)
Locate 4 , 5
Lcd "schneller"
Waitms 200
Portd.7 = 0
Return
' Unterprogramm Ende und zurück zum Aufruf
'--------------------------- Interrupt Routine für Drehgeber--------------------
Kanal_a:
If Pind.2 = 0 And Pind.3 = 0 Then Kanal_aa = Kanal_aa - 1
Return
'-------------------------------------------------------------------------------
Kanal_b:
If Pind.2 = 1 And Pind.3 = 1 Then Kanal_aa = Kanal_aa + 1
Return
'-------------------------------------------------------------------------------
|

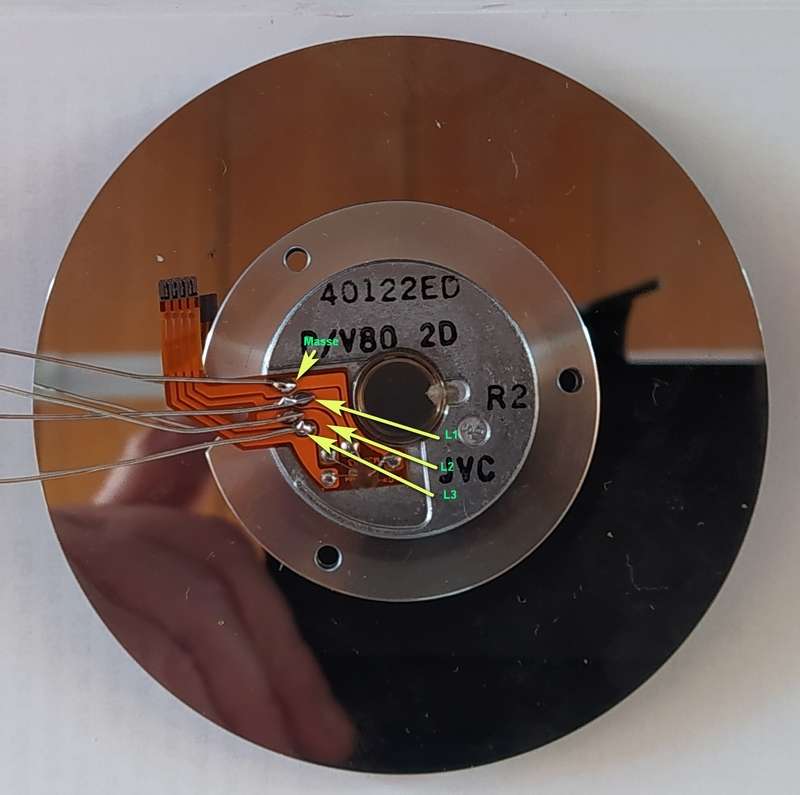

Habe versucht einen alten Festplattenmotor, aus einer 5 1/4" Festplatte ans laufen zu bringen,
allerdings nur mit mäßigen erfolg, es handelt sich dabei um einen Drehstrom Motor.

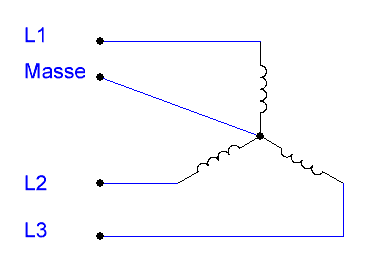

Er besteht aus drei Spulen mit Mittelanzapfung |
|

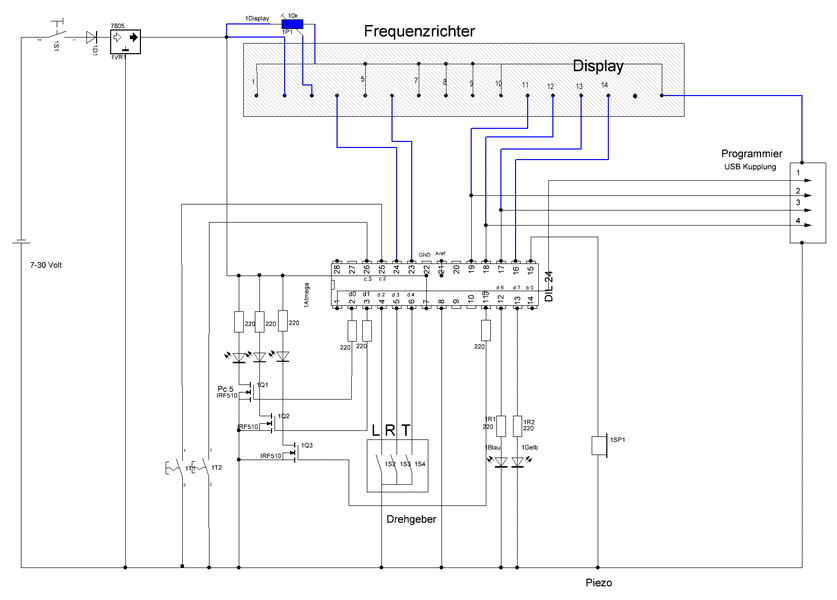

Der Motor konnte mittels der ganz oben beschriebenen Schaltung mit dem Atmega auch zur Rotation gebracht werden
leider aber aber nur ziemlich ruckelig und auch nur relativ langsam, so ein , zwei Umdrehungen in der Sekunde.
Bei einer Messung mit dem Oszilloskop konnte dabei festgestellt werden das die Spannung am Drain bei angeschlossenen Motor
nicht einmal annähernd auf Null Volt zurück ging.
Offensichtlich waren die Transistoren IRF 510 nicht besonders geeignet.
Bei kleinen Strömen funktionierte die Schaltung ganz gut, bei
zunehmenden Strömen allerdings schalteten sie nicht mehr ganz durch.
Da ich nur mit einer Betriebsspannung von 5 V arbeite, der IRF
510 aber mindestens 3,6 Volt benötigt, war es möglicherweise etwas zu
wenig.
Durch Austausch der Transistoren gegen den Typ URF 640 ( gleiche Pin
Anordnung) konnten nun auch größere Ströme gezogen werden. |
|
