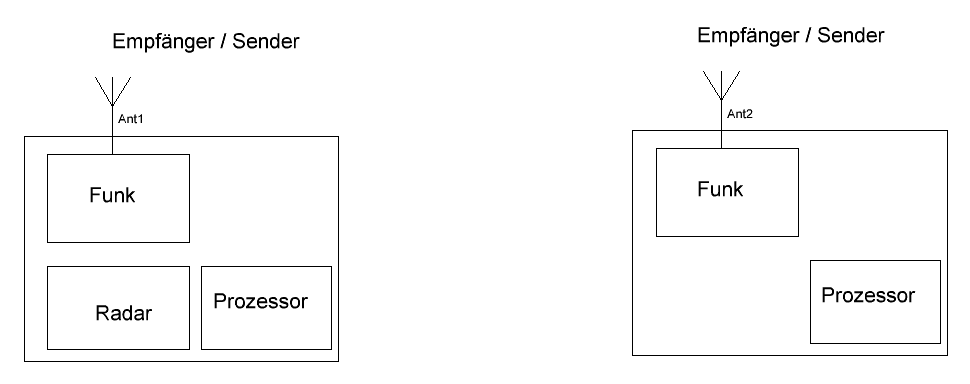

Das ganze soll natürlich mobil , also Batterie betrieben sein.
Weiter sollen vom Sender periodisch in größern Abständen ein Siganl an den Empänger übermittelt werden um zu testen ob die Funkverbindung nicht unterbrochen ist.

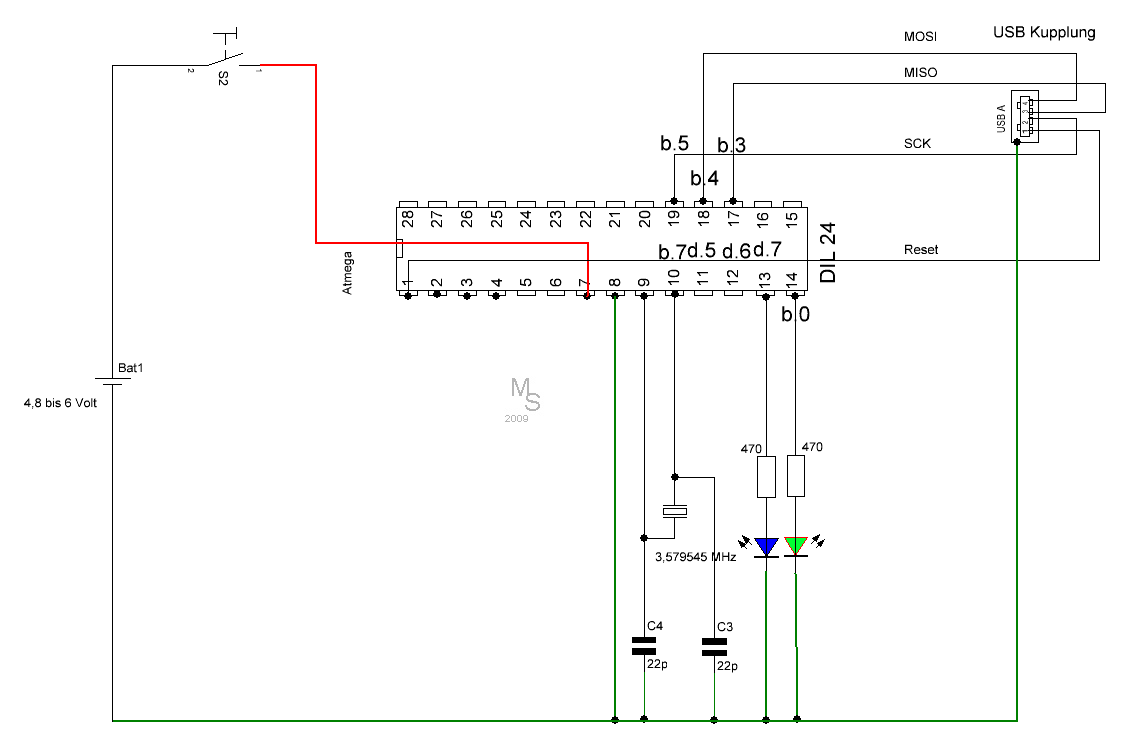

die als Programmierschnittstelle dient, einen Quarz inklusiver 2 Stück 22p Kondensatoren, und 2 Leds inklusive Vorwiderstände.
Sollte die Schaltung später mit beispielsweise 4 mal 1,5 Volt Batterien gespeist werden kommen wir auf gesamt 6 Volt, das ist die maximale Spannung für alle Komponenten.
Möglich ist auch eine Spannung von 4 mal 1,2 Volt Akkus.
Der Quarz ist notwendig um die passende Geschwindigkeit für die UART Schnittstelle zu generieren.
Es kann auch einer der folgenden Quarze benutzt werden : 3,6864 MHz, 16 MHz, 8 MHz.
Um die Stromaufnahme so gering wie möglich zu halten, wählt man besser eine niedrigere Frequenz.
Das Modul benötigt eine Betriebsspannung zwischen 3,4 und 5,5 Volt.
Die Funkfrequenz arbeitet zwischen 418 und 455 MHz ( Standard = 433,92MHz).
Die Datenrate beträgt im Standard 9600 Baud

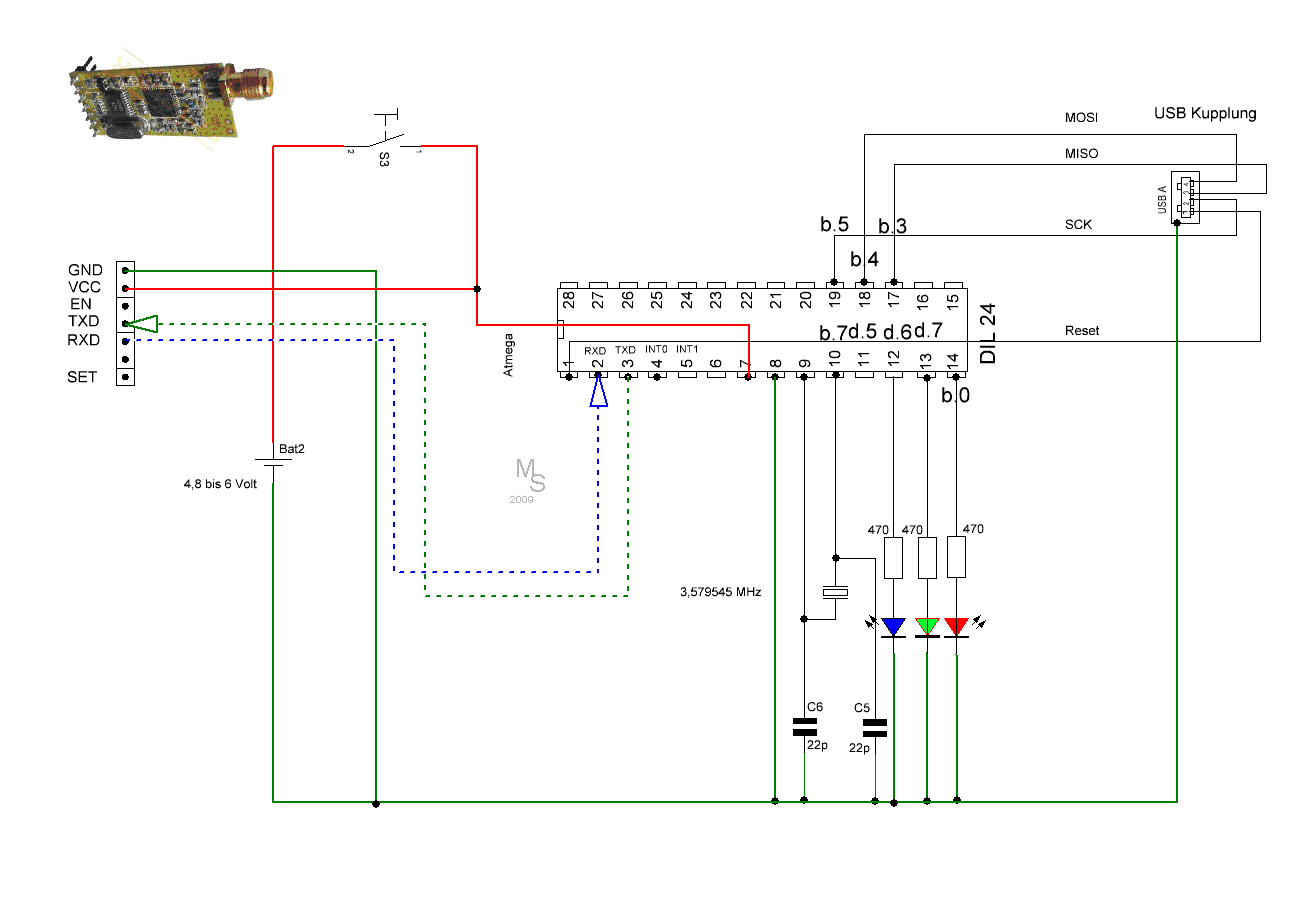

Dazu wurde auf der linken Seite eine Steckleiste angebracht in der das Funkmodul bei bedarf eingesteckt werden kann.
Außerdem wurde noch eine dritte Led inklusive Vorwiderstand an Pin 12 des Atmega angeschlossen.
Die Leuchtdioden sollen folgende Funktionen haben:
Rote Led als Betriebsanzeige
Blaue Led als Empfangsanzeige
Grüne Led als Sendeanzeige
Leider musste ich bei dem Versuch weitere Funkmodule bei der Firma Oktamex zu bestellen feststellen , das es diese Firma im Internet nicht mehr gibt.

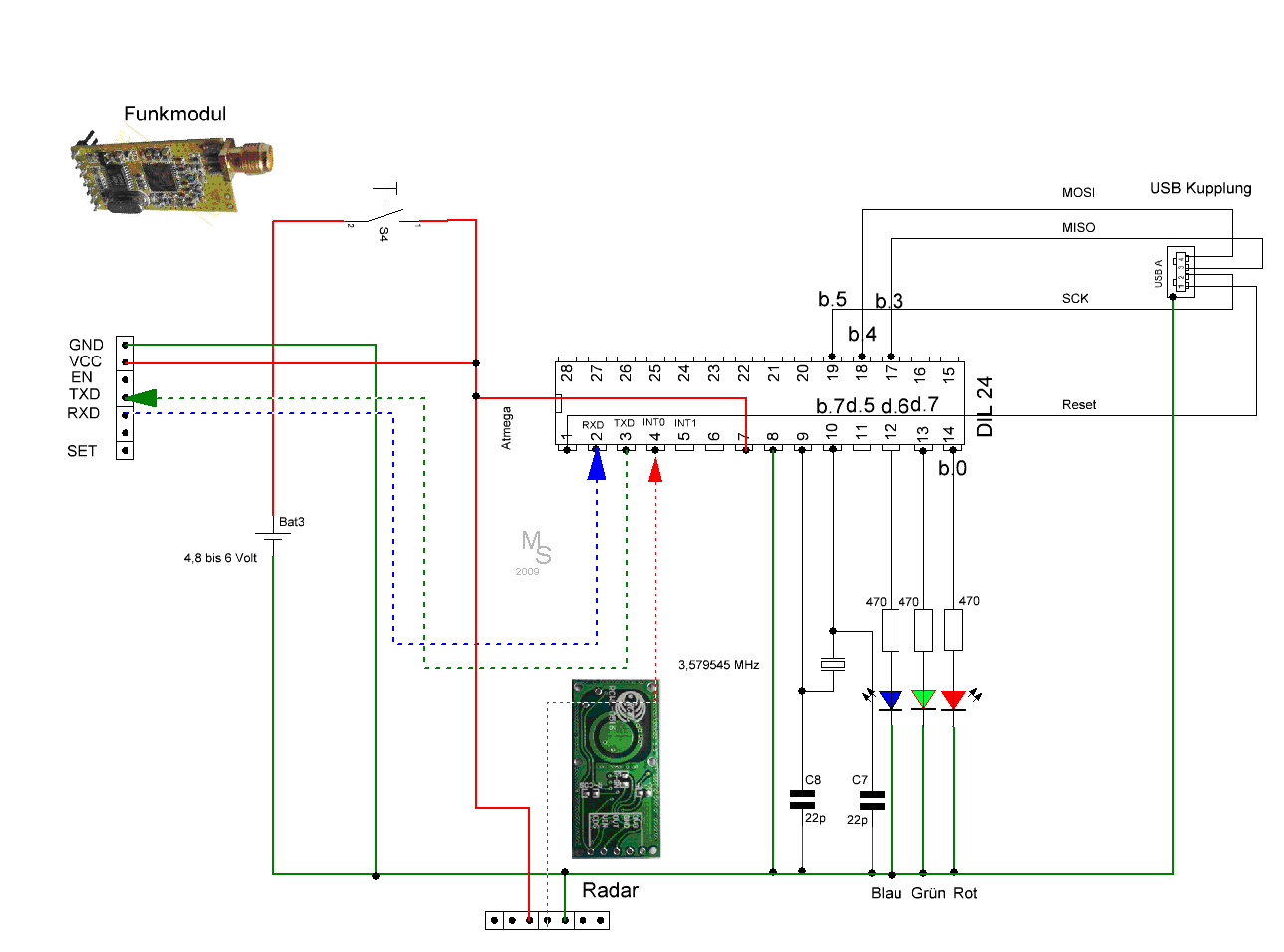

Dazu bringen wir noch eine Steckleiste an, um das Radarmodul bei Bedarf entnehmen zu können.

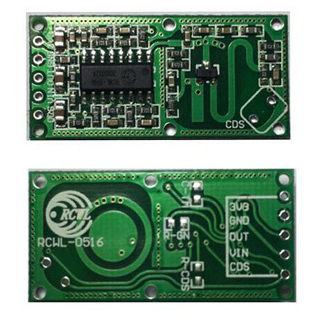

Das Modul selber benötigt nur 3 Anschlüsse, Plus , Masse und eine Datenleitung.
| RCWL-0516 |
|
| Anschluß |
Bedeutung |
| CDS |
Chip Freigabe
wird hier nicht benötigt |
| VIN |
Positive
Spannungsversorgung 5 Volt |
| OUT |
Digitales
Ausgangssignal |
| GND |
Masse (Minus) |
| 3V3 |
wird nicht benötigt |

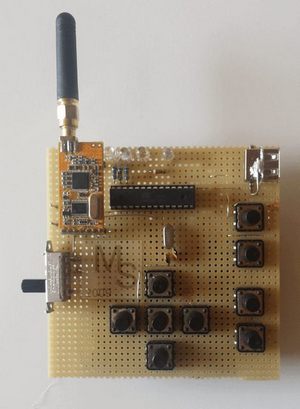

Fernbedienung
