um dort dann ein Akustisches Signal aus zu lösen.

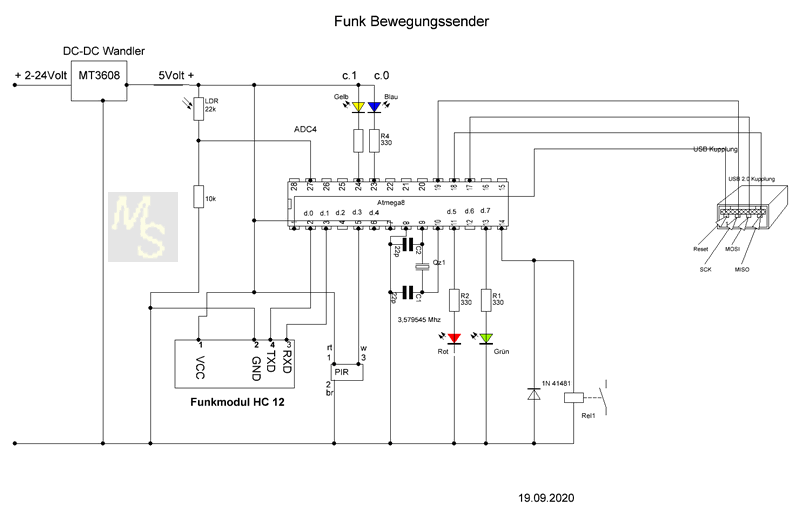

Die Schaltung besteht in der Hauptsache aus einen Atmega 8 Mikroprozessor,
ein Funkmodul HC12 ,
ein PIR Sensor, und ein DC >>DC Wandler.
Der Atmega , der PIR Sensor und das Funkmodul benötigen eine Spannung von 5 Volt, um die Schaltung möglichst klein zu halten
benutze ich hier als Betriebsspannung eine einzelne Zelle Mit 3,7Volt /2600mA ( Typ 18650 )

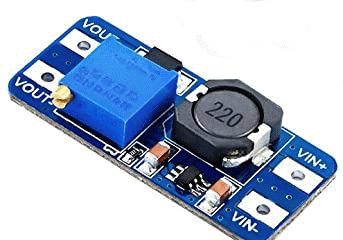

Der DC --> DC Wandler erhöht die Spannung dann auf die gewünschten 5 Volt.
Die Schaltung beinhaltet noch einige Bauteile die eigentlich nicht benötigt werden, aber in Hinsicht auf eventuelle Erweiterungen gegebenenfalls
dann schon vorhanden sind.
Dau gehören der LDR und der 10 K Widerstand, Das Relais und die Diode.
Mit dem LDR bietet es sich beispielsweise an an die Schaltung so zu erweitern das sie nur bei einer bestimmten
Umgebungshelligkeit ihre Funktion ausübt.
Der Wandler verträgt einen Strom von ca 1 Ampere.
Der Stromverbrauch im Standby beträgt ca. 0,130 mA

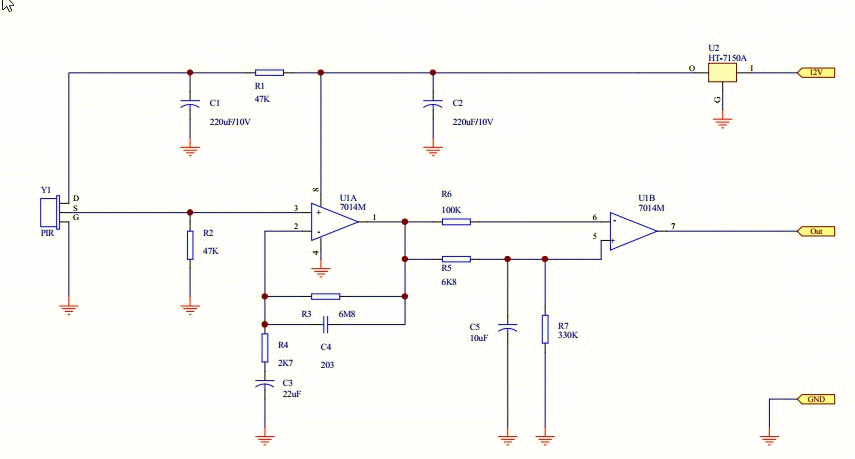

Laut Datenblatt sollte sie auch 6 bis 12 Volt betragen.
In dieser Schaltung funktioniert das PIR Modul aber auch mit 5 Volt.
Der Stromverbrauch liegt im Standby Betrieb bei 0,1 mA, bei Aktivierung bei ca. 1 mA

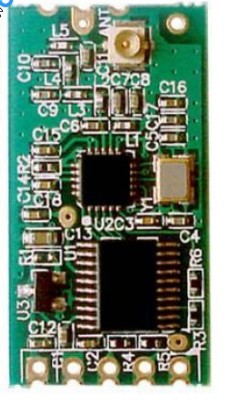

es gibt auch Module mit der Bezeichnung HC 11
die Baugleich und Pin Kompatible sind, allerdings nicht die gleichen Protokolle benutzen.
Laut Datenblatt soll es möglich sein, einige Parameter des Modul HC 12 anzupassen, was mir trotz Intensiver
Versuche aber nicht gelungen ist.
Auch beim test weise Aufbau mit den Modul HC 11 ließen sich die Parameter nicht ändern.
| $regfile "m8def.dat" | Definiert den Atmega als Atmega8 |
| $crystal = 3686400 | Gibt die Quarzfrequenz an in Herz |
| $hwstack = 32 | Default use 32 Hardware reservierte Speicher |
| $swstack = 10 | Default Software resvierung Speicher |
| $baud = 9600 | Geschwindigkeit der UART Schnittstelle setzen |
| Ddrd.5 = 1 | Ausgang für Rote Betriebs Led setzen |
| Ddrd.7 = 1 | Ausgang für Blau Sende-Led setzen |
| Ddrc.2 = 1 | Ausgang für Grüne Empfang-Led setzen |
| Ddrd.3 = 1 | Freigabeausgang für Radarmodul |
| Portc.2 = 1 ' | Voreinstellung Led Grün ist aus |
| Dim X as Byte | Variable in der Empfangene Bytes abgespeichert werden |
| On Urxc Datenempfang | Bezeichnung für die Interrupt Routine die angesprungen wird wenn ein Byte empfangen wurde |
| Enable Urxc | Interrupt freigeben |
| Ddrd.7 = 1 Interrupt | Pin D7 als Ausgang für Blau Led setzen |
| Sreg.7 = 1 | Interrupt Gloabal einschalten |
| Gicr = &B01000000 | Interrupt 0 einschalten, Bit 6 setzt Interrupt 0- Bit 7 setzt Interrupt 1 |
| Mcucr = &B00000011 | Interrupt reagiert bei steigender Flanke |
| On Int0 Senden | Namen der Interrupt Routine die angesprungen wird wenn an Pind.2 ein Signal erfasst wird |
| Do | Schleifen Anfang |
| Waitms 300 | Pause |
| Portd.5=1 | Rote Led an |
| Waitms 15 | Pause |
| Portd.5=0 | Rote Led aus |
| Loop | Ende der Programmschleife |
| Senden: | Routine die beim ausgelösten Interrupt an Pind.2 angesprungen wird |
| Portd.7 = 1 | Led Blau einschalten |
| Print "A" | Das ASKII Zeiche "A" per Funk senden |
| Waitms 400 | Pause |
| Return | Rücksprung zum Punkt an dem das Programm wegen des Interrupt unterbrochen wurde |
| Datenempfang: | Routine wird angesprungen sobald der Empfangspuffer 1 Byte empfangen hat |
| Portc.2=0 | Grüne Led einschalten |
| Waitms 100 | Pause |
| Portc.2=1 | Grüne Led ausschalten |
| X=Udr | Das Empfangene Byte in die Variable X übernehmen, ist notwendig weil sonst kein neues Byte empfangen werden kann |
| if X="B" then Portd.7=1 | Wenn ein B empfangen wird Blaue Led einschalten |
| waitms 50 | Pause |
| if X="B" then Print "B" | Wenn ein B empfangen wurde, dann ein "B" zurück senden |
| waitms 10 | Pause |
| Portd.7=0 | Blaue Led auschalten |
| Return | Rücksprung |
