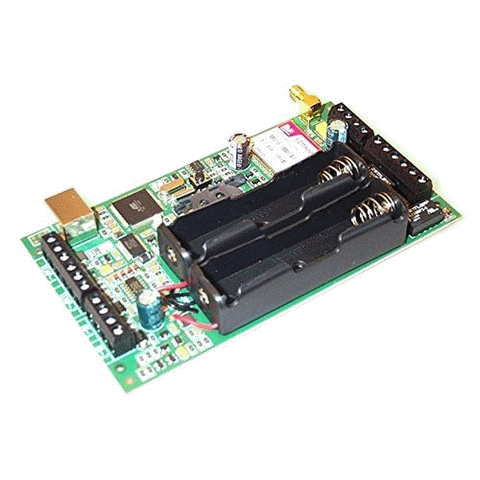

an denen man natürlich auch etwas anschließen kann.
Dieses Modul verfügt über potentialfreie Kontakte für zwei Ausgänge,
sowie Eingänge die über Optokoppler abgesichert sind.
Allerdings gibt es keine Sensoren, die irgend etwas erfassen und somit einen Aktion
auslösen können.
Also benötige ich noch eine kleine Schaltung die verschiedene Sensorwerte erfassen
und auswerten kann.
Anschließend sollen die ausgewerteten Sensoren an einem Eingang des GMS Moduls
einen SMS Versand auslösen.
- Hell/Dunkel Information ( LDR)
- Bewegung über PIR
- Bewegung über Radar

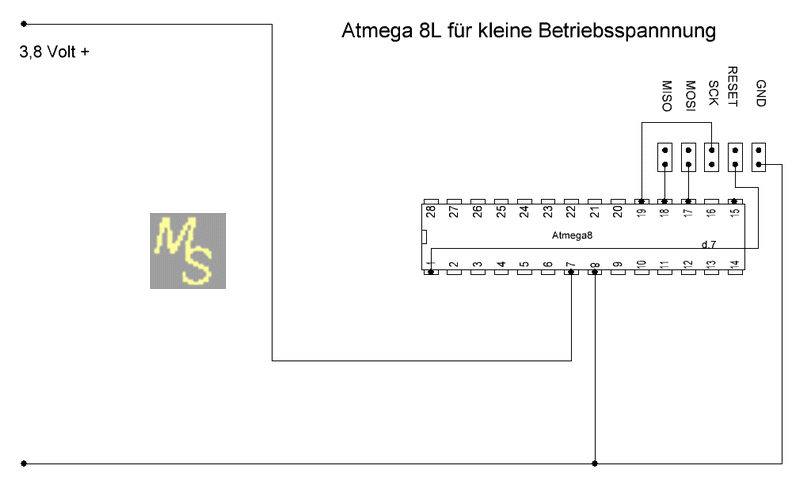

also muss auch der Controller mit dieser Spannung auskommen.
Die meisten Atmega Prozessoren benötigen 5 Volt, es gibt aber einige die auch mit viel weniger auskommen, einer dieser Atmega ist der
"Atmega 8 L" der mit Spannungen zwischen 3,5 und 5 Volt arbeitet.

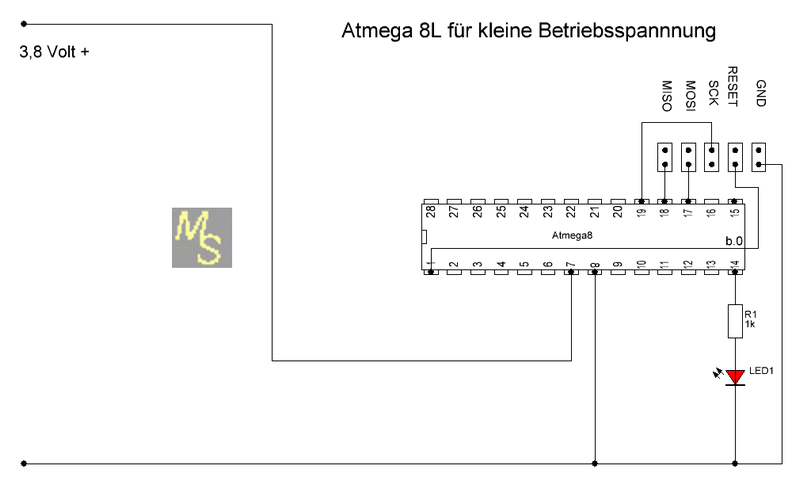

Dazu brauchen wir noch eine Programmierschnittstelle, und schon ist der Controller Betriebsbereit.
oder aber ob es irgendwo hängen bleibt.
Dazu wird die Led permanent Ein und wieder Ausgeschaltet. Sollte dann irgendwann die Led dauerhaft ein oder Aus sein,
ist das ein Zeichen dafür das unser Programm hängen geblieben ist und somit einen Fehler aufweist !
| Programmcode |
Beschreibung |
| $regfile "m8def.dat" | Definiert den Atmega als Atmega8 |
| $crystal = 1000000 | Gibt die Quarzfrequenz an in Herz |
| $hwstack = 32 |
Default use 32 Hardware reservierte Speicher |
| $swstack = 10 | Default Software resvierung Speicher |
| Ddrb = &B00000001 | Port B.0 als Ausgang für Rote led setzen |
| Do | Schleifenanfang |
| Portb.0 = 1 | Ausgang einschalten |
| Waitms 15 | Pause |
| Portb.0 = 0 |
Ausgang ausschalten |
| Wait 1 | Pause |
| Loop | Rücksprung zum Schleifenanfang |
Außerdem wird noch eine Led (Grün) an Pin 11 angeschlossen um bestimmte Ereignisse während der Programmierfase anzuzeigen.
Der LDR benötigt einen zweiten Widerstand um so ein Spannungsteiler darzustellen.
Wie groß aber muss dieser Widerstand R4 nun sein. Zum einen möglichst groß, damit ein geringer Verlust ensteht,
andererseits muss er möglichst klein sein um einen großen Spannungshub zwischen Hell und Dunkel zu bewirken.
Der LDR kann einen Widerstand von 0,6 bis 12 Kilo Ohm annehmen, das würde bei einen Reihen widerstand von 22 Kiloohm einen Spannungswert zwischen 3,24 und 4,87
Volt bedeuten, entspricht einem Verhältnis von 1:5
In der Tabelle sehen wir das dass Verhältnis zunimmt wenn der Reiehenwiderstand kleiner wird.
Deswegen gehen wir einen Kompromiss ein und wählen einfach mal die Größe von 2000 Ohm.
| LDR/Ohm |
U1 |
U2 |
Verhältnis |
| 22 000 |
3,24 |
4,87 |
1,5 |
| 10 000 |
2,27 |
4,72 |
2,08 |
| 5000 |
1,47 |
4,46 |
3,04 |
| 4000 |
1,25 |
4,35 |
3,48 |
| 3000 |
1,0 |
4,17 |
4,17 |
| 2000 |
0,71 |
3,85 |
5,38 |
| 1000 |
0,38 |
3,13 |
8,13 |
Damit wird der Analogeingang abgefragt , und wenn LDR eine bestimmte Helligkeit überschritten hat wird Led (Grün) eingeschaltet.
Pin 28 am Controller ist der Analogeingang 5 ( ACDC5) und hat eine Auflösung von 8 Bit , kann also Werte annehmen zwischen 0 und 255.
| Programmcode |
Beschreibung |
| $regfile "m8def.dat" | Definiert den Atmega als Atmega8 |
| $crystal = 1000000 | Gibt die Quarzfrequenz an in Herz |
| $hwstack = 32 |
Default use 32 Hardware reservierte Speicher |
| $swstack = 10 | Default Software resvierung Speicher |
| Ddrb = &B00000001 | Port B.0 als Ausgang für Rote Led setzen |
| Ddrd = &B00100000 |
Portd.5 als Ausgang für grüne Led |
| Ddrc = &B00000000 |
Kompletter Port C als Eingänge setzen |
| Admux = &B01100101 |
Analogeingänge Konfigurieren Bit7=0 und Bit6=1 benutzt die interne Referenzspannung von 2,54 Volt Bit 5 =1 ist eine 8 Bit Auflösung Bit 3-2-1 gibt an welcher ADC Eingang abgefragt wird (1-0-1 = ADC5) |
| Adcsr = &B11100100 |
Analogeingänge Konfigurieren Bit 7=1 für ADC einschalten Bit 6=1 ADC Starten |
| Do | Schleifenanfang |
| If Adch > 200 Then Portd.5 = 1 Else Portd.5 = 0 |
Analogeingang abfragen und Led Grün steuern |
| Portb.0 = 1 | Ausgang einschalten |
| Waitms 15 | Pause |
| Portb.0 = 0 |
Ausgang ausschalten |
| Wait 1 | Pause |
| Loop | Rücksprung zum Schleifenanfang |

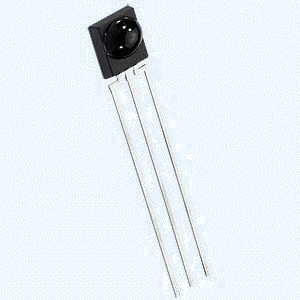

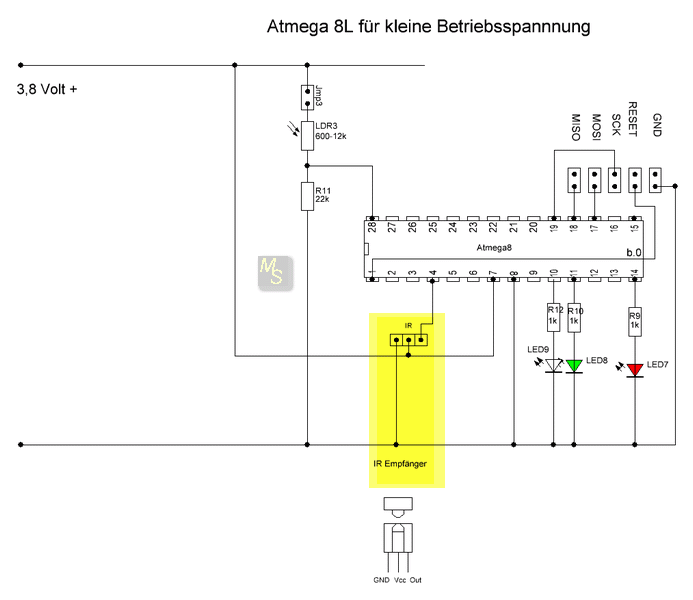

dazu wird noch eine IR Empfangsdiode eingelötet die einen Digitalen Ausgang besitzt, es werden also direkt Digitale Daten am Ausgang ausgegeben
die mit dem Controller verarbeitet werden können.
Also Infrarot Sender kann man fast jede Handelsübliche Fernseher Infrarot Fernbedienung nutzen.
Außerdem wird auch noch eine zusätzliche Led (weiß) an Pin 10 angeschlossen.
Mit Taste 1,2 oder 3 wird die Empfindlichkeit bei der der LDR auslösen soll eingestellt.
Dabei bedeutet Taste 1 reagiert der LDR schon auf ganz wenig Helligkeit
Taste 2 auf etwas mehr Helligkeit und Taste 3 bei viel Helligkeit.
| Programmcode |
Beschreibung |
| $regfile "m8def.dat" | Definiert den Atmega als Atmega8 |
| $crystal = 1000000 | Gibt die Quarzfrequenz an in Herz |
| $hwstack = 32 |
Default use 32 Hardware reservierte Speicher |
| $swstack = 10 | Default Software resvierung Speicher |
| Port B.0 als Ausgang für Rote Led setzen | |
| Ddrb = &B10000001 |
Portb b.0 und B.7 für Rote und Weiße Led |
| Ddrd = &B00100000 |
Portd.5 als Ausgang für grüne Led |
| Ddrc = &B00000000 |
Kompletter Port C als Eingänge setzen |
| Config Rc5 = Pind.2 | Pind.2 als Eingang für Infrarotdiode deklarieren |
| Dim Address As Byte | Geräteadresse |
| Dim Command As Byte | Commando auswerten |
| Dim Analogvariable As Byte |
Variable für Analogwert6 des LDR |
| Enable Interrupts |
Interrupt Global einschalten |
| Admux = &B01100101 |
Analogeingänge Konfigurieren Bit7=0 und Bit6=1 benutzt die interne Referenzspannung von 2,54 Volt Bit 5 =1 ist eine 8 Bit Auflösung Bit 3-2-1 gibt an welcher ADC Eingang abgefragt wird (1-0-1 = ADC5) |
| Adcsr = &B11100100 |
Analogeingänge Konfigurieren Bit 7=1 für ADC einschalten Bit 6=1 ADC Starten |
| Do | Schleifenanfang |
| Getrc5(address , Command) |
Adresse und Commando aus IR Signal entnehmen |
| If Address <> 255 Then Reset Command.7 |
|
| If Command = 1 Then Analogvariable = 80 | Taste 1 der Fernbedienung abfragen |
| If Command = 1 Then Portb.7 = 1 Else Portb.7 = 0 | |
| If Command = 1 Then Waitms 20 |
|
| If Command = 2 Then Analogvariable = 160 | |
| If Command = 2 Then Portb.7 = 1 Else Portb.7 = 0 | |
| If Command = 2 Then Waitms 20 |
|
| If Command = 3 Then Analogvariable = 220 | |
| If Command = 3 Then Portb.7 = 1 Else Portb.7 = 0 | |
| If Command = 3 Then Waitms 20 |
|
| Analogeingang abfragen und Led Grün steuern |
|
| If Adch > Analogvariable Then Portd.5 = 1 Else Portd.5 = 0 |
|
| Portb.0 = 1 | Ausgang einschalten |
| Waitms 15 | Pause |
| Portb.0 = 0 |
Ausgang ausschalten |
| Wait 1 | Pause |
| Loop | Rücksprung zum Schleifenanfang |

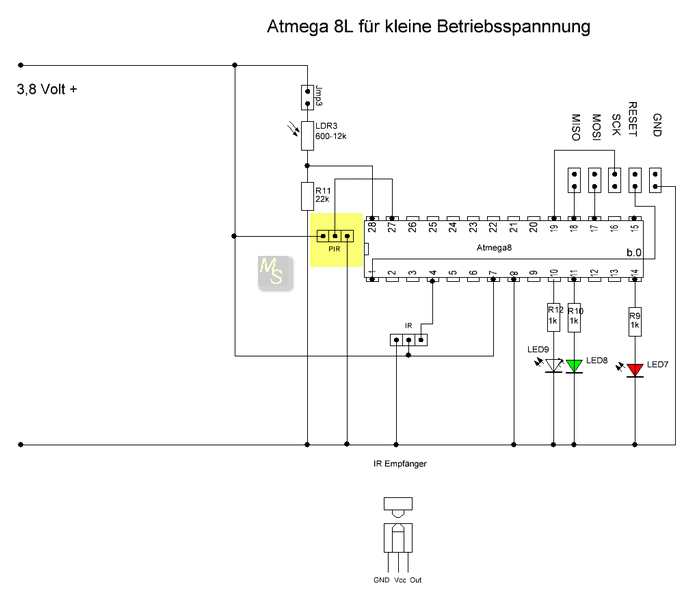

Ein PIR-Sensor ist ein Halbleite
rsensor der zur Detektion von Temperaturänderungen dient. Leider benötigt dieser Sensor eine Spannung von mindestens 4,0 Volt um sauber zu arbeiten.
| Programmcode |
Beschreibung |
| $regfile "m8def.dat" | Definiert den Atmega als Atmega8 |
| $crystal = 1000000 | Gibt die Quarzfrequenz an in Herz |
| $hwstack = 32 |
Default use 32 Hardware reservierte Speicher |
| $swstack = 10 | Default Software resvierung Speicher |
| Ddrb = &B10000001 |
Portb b.0 und B.7 für Rote und Weiße Led |
| Ddrd = &B00100000 |
Portd.5 als Ausgang für grüne Led |
| Ddrc = &B00000000 |
Kompletter Port C als Eingänge setzen |
| Config Rc5 = Pind.2 | Pind.2 als Eingang für Infrarotdiode deklarieren |
| Dim Address As Byte | Geräteadresse |
| Dim Command As Byte | Commando auswerten |
| Dim Analogvariable As Byte |
Variable für Analogwert des LDR |
| Enable Interrupts |
Interrupt Global einschalten |
| Admux = &B01100101 |
Analogeingänge Konfigurieren Bit7=0 und Bit6=1 benutzt die interne Referenzspannung von 2,54 Volt Bit 5 =1 ist eine 8 Bit Auflösung Bit 3-2-1 gibt an welcher ADC Eingang abgefragt wird (1-0-1 = ADC5) |
| Adcsr = &B11100100 |
Analogeingänge Konfigurieren Bit 7=1 für ADC einschalten Bit 6=1 ADC Starten |
| Do | Schleifenanfang |
| Getrc5(address , Command) |
Adresse und Commando aus IR Signal entnehmen |
| If Address <> 255 Then Reset Command.7 |
|
| If Command = 1 Then Analogvariable = 80 | Taste 1 der Fernbedienung abfragen |
| If Command = 1 Then Portb.7 = 1 Else Portb.7 = 0 | |
| If Command = 1 Then Waitms 20 |
|
| If Command = 2 Then Analogvariable = 160 | |
| If Command = 2 Then Portb.7 = 1 Else Portb.7 = 0 | |
| If Command = 2 Then Waitms 20 |
|
| If Command = 3 Then Analogvariable = 220 | |
| If Command = 3 Then Portb.7 = 1 Else Portb.7 = 0 | |
| If Command = 3 Then Waitms 20 |
|
| If Pinc.4 = 1 Then Gosub Pir | |
| If Adch > Analogvariable Then Portd.5 = 1 Else Portd.5 = 0 |
Analogeingang abfragen und Led Grün steuern |
| Portb.0 = 1 | Ausgang einschalten |
| Waitms 15 | Pause |
| Portb.0 = 0 |
Ausgang ausschalten |
| Wait 1 | Pause |
| Loop | Rücksprung zum Schleifenanfang |
| Pir: | Unterroutine für PIR Detection |
| Portb.7 = 1 | Led weiß an |
| Waitms 200 | Pause |
| Portb.7 = 0 | Led weiß aus |
| Return |
Rücksprung |

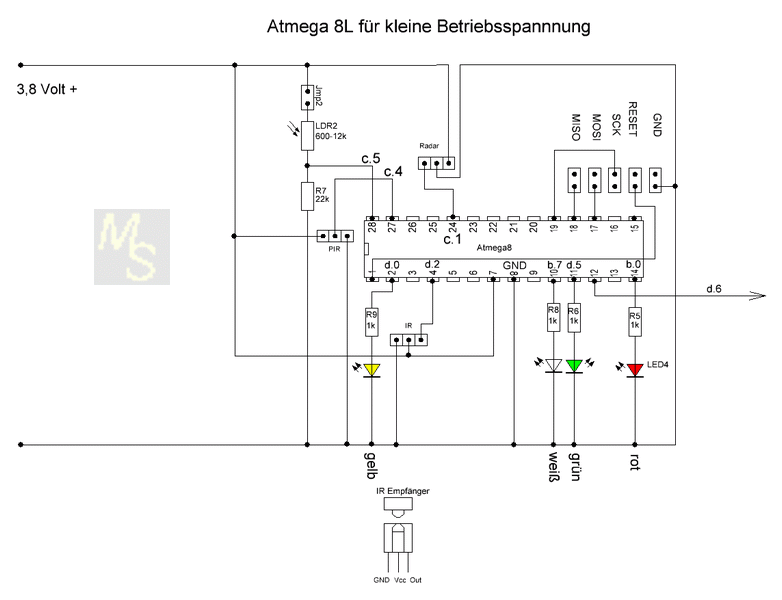

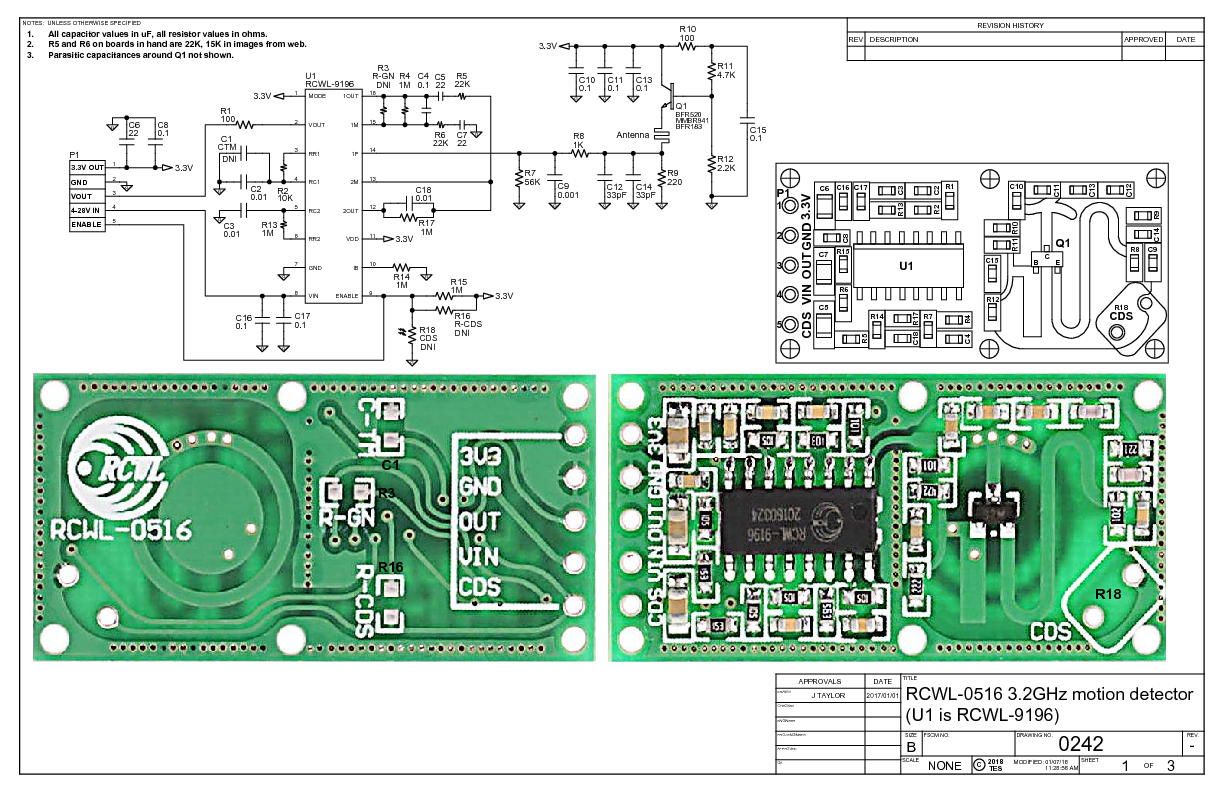

Der Sensor benötigt eine Betriebsspannung zwischen 3,3 und Radio (siehe Spektrum-Diagramm unten). Ich vermute, dass diese Frequenz von Gerät zu Gerät unterschiedlich sein wird: Es wäre schwierig, eine enge Spezifikation mit einem solchen zu haben
einfache HF-Schaltung auf FR4-Leiterplatte.
Arbeitsspannung: 4 - 28V. Es bietet einen bequemen 3,3 V-Ausgang für den Betrieb einer MCU (gut für 100 mA?).
Die Vorderseite der Platine ist die Seite mit Komponenten. Diese Seite sollte auf die erkannten Objekte gerichtet sein. Blockieren Sie die vordere Seite nicht mit
etwas Metallisches. Die Rückseite sollte einen Abstand von mehr als 1 cm zu Metall haben.
| Programmcode |
Beschreibung |
| $regfile "m8def.dat" | Definiert den Atmega als Atmega8 |
| $crystal = 1000000 | Gibt die Quarzfrequenz an in Herz |
| $hwstack = 32 |
Default use 32 Hardware reservierte Speicher |
| $swstack = 10 | Default Software resvierung Speicher |
| Ddrb = &B10000001 |
Portb b.0 und B.7 für Rote und Weiße Led |
| Ddrd = &B00100000 |
Portd.5 als Ausgang für grüne Led |
| Ddrc = &B00000000 |
Kompletter Port C als Eingänge setzen |
| Config Rc5 = Pind.2 | Pind.2 als Eingang für Infrarotdiode deklarieren |
| Dim Address As Byte | Geräteadresse |
| Dim Command As Byte | Commando auswerten |
| Dim Analogvariable As Byte |
Variable für Analogwert des LDR |
| Enable Interrupts |
Interrupt Global einschalten |
| Admux = &B01100101 |
Analogeingänge Konfigurieren Bit7=0 und Bit6=1 benutzt die interne Referenzspannung von 2,54 Volt Bit 5 =1 ist eine 8 Bit Auflösung Bit 3-2-1 gibt an welcher ADC Eingang abgefragt wird (1-0-1 = ADC5) |
| Adcsr = &B11100100 |
Analogeingänge Konfigurieren Bit 7=1 für ADC einschalten Bit 6=1 ADC Starten |
| Do | Schleifenanfang |
| Getrc5(address , Command) |
Adresse und Commando aus IR Signal entnehmen |
| If Address <> 255 Then Reset Command.7 |
|
| If Command = 1 Then Analogvariable = 80 | Taste 1 der Fernbedienung abfragen |
| If Command = 1 Then Portb.7 = 1 Else Portb.7 = 0 | Weiße Led an |
| If Command = 1 Then Waitms 20 |
Pause |
| If Command = 2 Then Analogvariable = 160 | |
| If Command = 2 Then Portb.7 = 1 Else Portb.7 = 0 | |
| If Command = 2 Then Waitms 20 |
|
| If Command = 3 Then Analogvariable = 220 | |
| If Command = 3 Then Portb.7 = 1 Else Portb.7 = 0 | |
| If Pinc.1 = 1 Then Gosub Radar |
|
| If Command = 3 Then Waitms 20 |
|
| If Pinc.4 = 1 Then Gosub Pir | |
| If Adch > Analogvariable Then Portd.5 = 1 Else Portd.5 = 0 |
Analogeingang abfragen und Led Grün steuern |
| Portb.0 = 1 | Ausgang einschalten |
| Waitms 15 | Pause |
| Portb.0 = 0 |
Ausgang ausschalten |
| Wait 1 | Pause |
| Loop | Rücksprung zum Schleifenanfang |
| Pir: | Unterroutine für PIR Detection |
| Portb.7 = 1 | Led weiß an |
| Waitms 200 | Pause |
| Portb.7 = 0 | Led weiß aus |
| Return |
Rücksprung |
| Radar: | |
| Portb.0 = 1 | |
| Waitms 20 | |
| Portd.5 = 1 | |
| Waitms 20 | |
| Portb.7 = 1 |
|
| Waitms 20 | |
| Portb.0 = 0 | |
| Portd.5 = 0 | |
| Portb.7 = 0 | |
| Waitms 300 | |
| Return |
also erst ein Variable um einen Marker zu setzen
dim Radarmerker as bit
dann Tastenabfrage , dabei soll Taste 7 zum Anmelden und abmelden sein, beim anmelden soll die rote Led 3 sekunden an bleiben als zeichen das angemeldet ist
beim abmelden soll weiße Led für 3 sekunden anbleiben.
If Command =7 Then toggle Radarmerker
If Command = 7 And Radarmerker = 1 Then Portb.0 = 1
If Command = 7 And Radarmerker = 1 Then Wait 3
If Command = 7 And Radarmerker = 0 Then Portb.7 = 1
If Command = 7 And Radarmerker = 1 Then Wait 3
dann die abfrage die nur wenn radar aktiviert ist und bewegung erkannt wir in die Routine Radar springt
If Pinc.1 = 1 And Radarmerker = 1 Then Gosub Radar
dann noch vor der eigentlichen Prgrammschleife die Voreinstellung di dafür sorgt das die variable Radarmerker immer nach dem Start der Software erst einmal auf Null steht
also den radrsenso standardmäßig deaktiviert.
Radarmerker = 0
| Taste |
Funktion |
Beschreibung |
||
| 1 |
Lichtsensor geht "An" zu erkennen am kurzen aufleuchten der gelben Led |
Licht hat zwischen eingehender und nächster Meldung 1 Minute Totzeit | ||
| 1 |
Lichtsensor geht "Aus" zu erkennen am kurzen aufleuchten der grünen Led |
|||
| 2 |
Stellt die Lichtempfindlichkeit auf hoch |
|||
| 3 |
Stellt die Lichtempfindlichkeit auf mittel |
|||
| 4 |
Stellt die Lichtempfindlichkeit auf klein |
|||
| Meldung bei minimaler Helligkeit | ||||
| 5 |
Radar An zu erkenn an kurzen leuchten der grünen Led |
2 Sekunden Totzeit | ||
| 6 |
Radar Aus zu erkennen an kurzen leuchten der grünen Led | 7 Sekunden Totzeit | ||
| Taste |
|||
| 0 |
Führt ein Reset durch |
||
| 1 |
Lichtsensor einschalten-Rot Led an-3 >Sec warten -Grüne Led an , dann 60 sec warten |
||
| 2 |
Helligkeit aktiviert auf 80 |
||
| 3 |
Helligkeit aktiviert auf 80 | ||
| 4 |
Helligkeit aktiviert auf 80 | ||
