Zu beziehen ist der PIR Sensor bei Conrad Electronic unter folgender Artikel-Nr.: 190952 - 62.
Es ist ein kleiner kompakter Sensor der schon einen Verstärker enthält und so direkt an meiner Schaltung angeschlossen werden kann.

PIR- Sensor

' 11.07.2009 by Ms

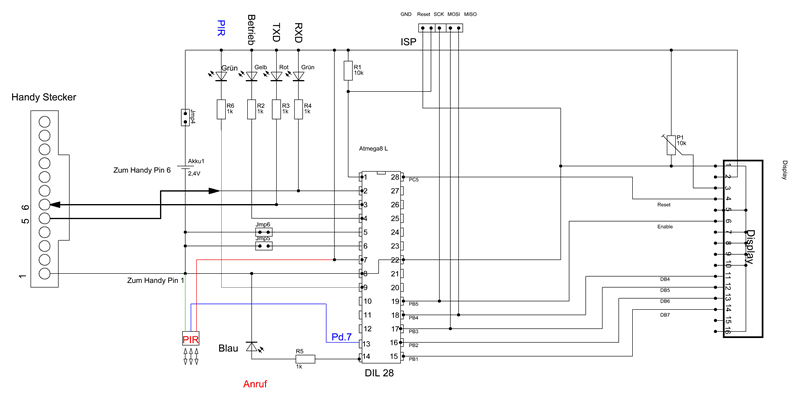

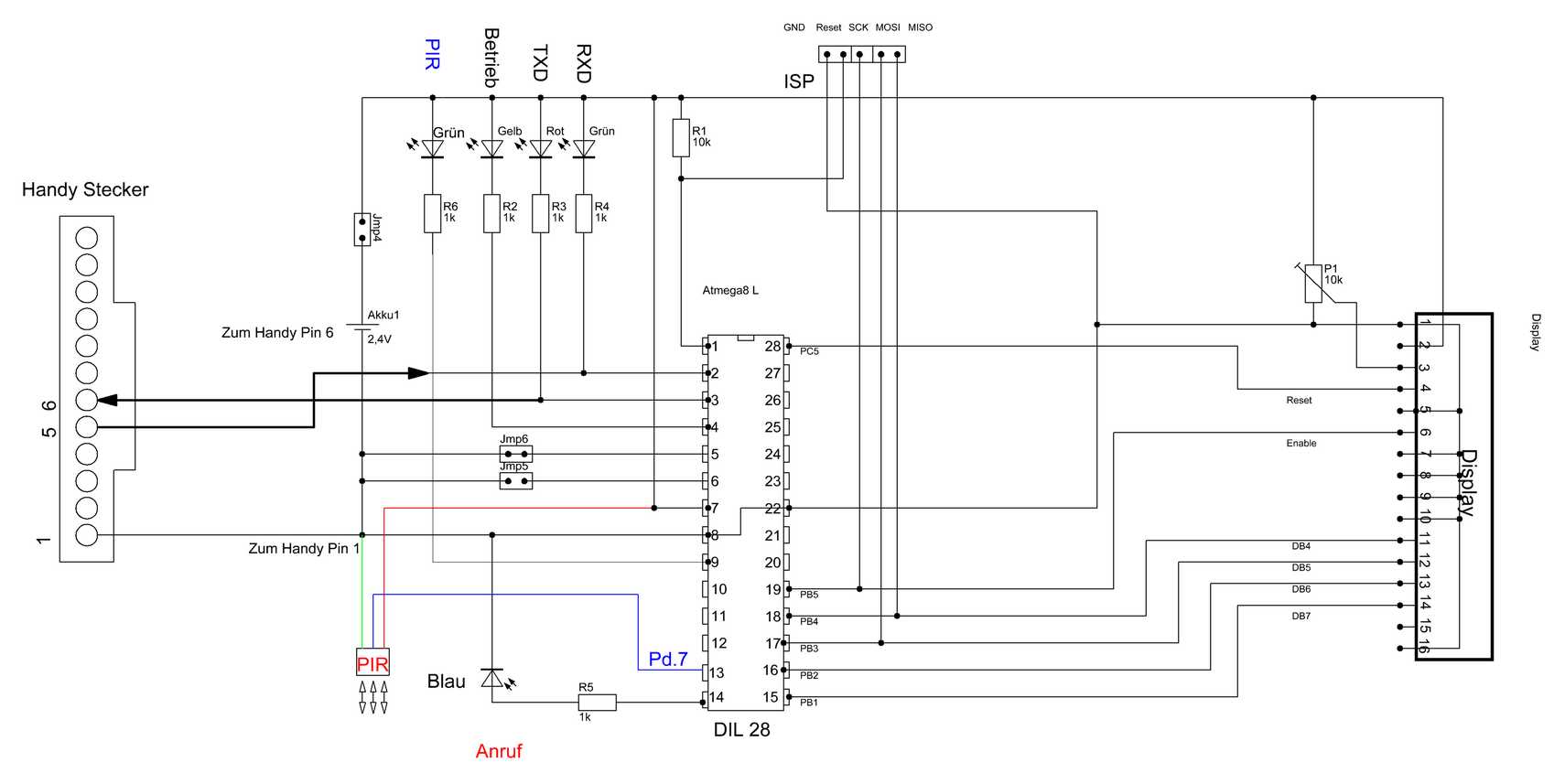

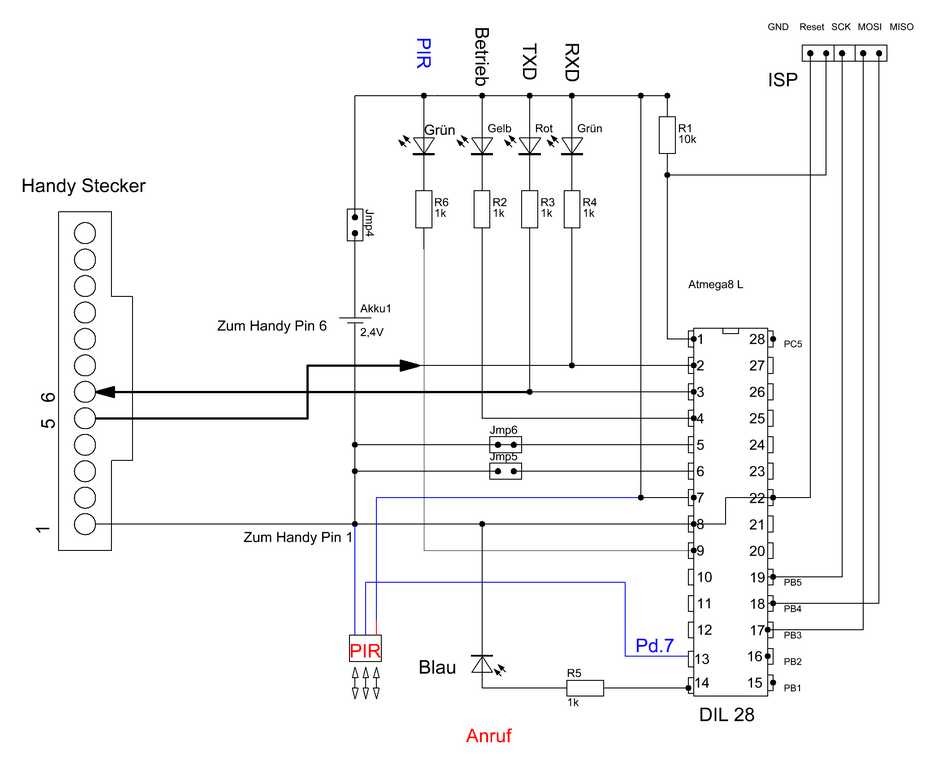

' Testplatine mit Atmega 8 L und Optionales Display um ein Siemens Handy S45
' direkt anzusteuern ohne Pegelwandler.
' Led Gelb an Pind. 2 für Betriebskontrolle
' Led Rot an Pind.1 ( TXD) Sendeanzeige des UART
' Led Grün an Pind.0 (RXD) Empfangsanzeige des UART
' Led Blau an PortB.0 Anzeige für Telefon Klingeln
' PIR-Sensor an PinD.7 Anzeige für Bewegung im Raum.
' Grüne Led für PiR Sensor an Portb.6
'
' Display an folgenden Ports
' Enable = Port B.5
' RS = Port C.5
' DB7 = Port B.1
' DB6 = Port B.2
' DB5 = Port B.3
' DB4 = Port B.4
'
' F u n k t i o n
' Controller ruft Handy an wenn entweder Kontakt Grün geöffnet oder
' Kontakt Rot geschlossen wird oder wenn PIR Sensor eine Bewegung erfasst.
' Nach bestimmter Zeit wird wieder aufgelegt
' dann wird gewisse Zeit gewartet bis Anlage wieder scharf ist
'
'------------------------------------------------------------------------------
$regfile "m8def.dat" 'Definiert den Atmega als Atmega 8
$baud = 19200
$crystal = 1000000
Ddrd = &B00000100 ' Port D.2 als Ausgang setzen alle a. als Eingang
Ddrb = &B01000001 ' Port B.0 und B.6 Als Ausgang setzen
Portd = &B00011000 ' Pull Up setzen für pin D3 und D4

Config Lcd = 16 * 2 'definiert das LCD Display in Art und Größe
Config Lcdpin = Pin , Db4 = Portb.4 , Db5 = Portb.3 , Db6 = Portb.2 , Db7 = Portb.1 , Rs = Portc.5 , E = Portb.5
Dim Inaktiv As Byte '
Dim Anrufzeit As Byte
'-----------Variable um Anrufe zu empfangen__________________________________
Dim Empfang As String * 1

'____________________Hier E i n s t e l l en _______________________________
Inaktiv = 60 ' Zeitvorgabe die zwischen ersten und nächsten Alarm
' mindestens vergehen muss in Sekunden um die
' Anlage wieder zu aktivieren
'______________________________________________________________________________
Anrufzeit = 19 ' Zeitvorgabe nach wie viele Sekunden soll nach
' Alarmauslösung
' wieder aufgelegt werden
'__________________________________________________________________________
Cls ' Display löschen falls vorhanden
Portd.2 = 0
Do
If Pind.7 = 1 Then Waitms 20 ' PIR Eingang abfragen
If Pind.7 = 1 Then Gosub Alarm
Portd.2 = 1 'Led Gelb Als Betriebsanzeige Ein ' Schleifenanfang
If Pind.3 = 1 Then Waitms 20 'Tastenprellen verhindern
If Pind.3 = 1 Then Gosub Alarm ' Wenn Öffner geöffnet wird dann gib Alarm
If Pind.4 = 0 Then Waitms 20 'Tastenprellen verhindern
If Pind.4 = 0 Then Gosub Alarm ' Wenn Schließer zu ist dann gib Alarm
Waitms 300 ' Pause von 500 Millisekunden
Portd.2 = 0 ' Led Gelb als Betriebsanzeige Aus
Waitms 300

'________________________________________________________________________________
'
' Empängt Serielle Schnittstelle igend was anderes als Askii Zeichen Null dann
' schaltet Blaue Led ein sonst lass Blaue Led aus
Empfang = Inkey()
If Empfang <> Chr(0) Then
Portb.0 = 1
Else
Portb.0 = 0

End If

Loop
End
'_____________________ Alarm Geben _____________________________________________
Alarm:

Toggle Portb.6
Waitms 500

Lcd "ATDP+49157*******;" ' Telefon Nr auf Display anzeigen
Print "ATDP+49157*******;" ' Nummer wählen
Wait Anrufzeit ' Pause von n Sekunden
Print "AT+CHUP" ' Hörer auflegen
Wait Inaktiv
Return
