Dieses Licht wird von fast allen Lichtquellen erzeugt, allerdings meist im zusammenspiel mit anderen Wellenbereichen,
welches das meiste Licht damit sichtbar macht.
Weil reines Infrarot aber vom Menschen nicht zu sehen ist und nur dass von Infrarot Dioden ausgesendet wird, wird in vielen Fällen zu dem Infrarotlicht noch ein sichtbares
Licht ausgesendet, ein sogenanntes Pilot Licht dass meist nur dazu dient das Unsichtbare Licht sichtbar zu machen.
Bei Fernbedienungen ist es allerdings nicht so. Also erscheint dieses Licht für uns unsichtbar.
Die meisten CCD Chips , also die Empfängerchips in Fotoapparate ,Videokameras, Handys usw. können diese Infrarot Strahlen (Licht) aber erkennen,
und damit auch sichtbar machen.
Hält man beispielsweise eine Infrarot-Fernbedienung vor einer Kamera kann man vorausgesetzt diese Kamera hat einen Monitor , damit die Infrarotstrahlung auch sehen.
Das bietet sich beispielsweise an um zu überprüfen ob eine Fernbedienung überhaupt sendet, allerdings können wir damit nicht die korrekte Funktion prüfen.

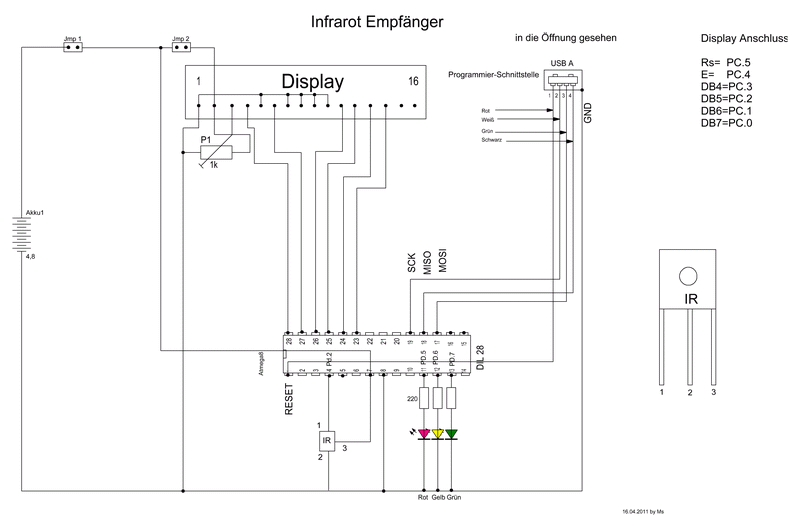

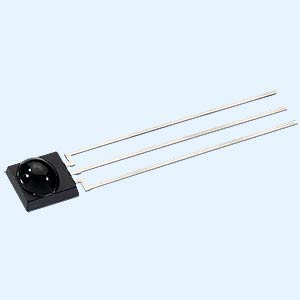

Mit dem Atmega lässt sich so ganz komfortable eine Infrarot Empfänger aufbauen, das Herzstück bildet ein Infrarot Fotoempfänger SFH 5110
zu beziehen beispielsweise über Reichelt oder auch alternative Typen mit der Bezeichnung TSOP1136 , TSOP1736 oder SFH506-36.
Der Infrarot Empfänger besitzt drei Anschlüsse, Plus , GND und einen Digitalen Ausgang der das schon ausgewertete Infrarot Signal in Digitaler Form zur Verfügung stellt.

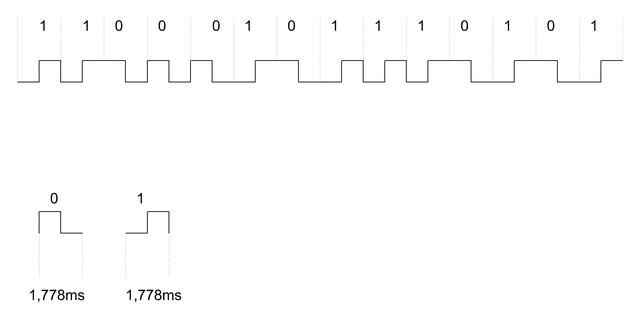

Die Datenübertragung wird in Form eines 14 Bit langen sogenannten Bi - Phasichen Signal übertragen
( Bi Phasisch bedeutet in dem hier vorliegendem Fall das zur Auswertung eines Bit immer eine Kombination aus 0 und 1 benötigt wird.)
Um also eine 1 zu erkennen wird eine Kombination von Null und Eins benötigt.
0,889 ms Null und anschließend 0,889 ms Eins bedeutet also eine 1
0,889 ms Eins mit anschließend 0,889 ms Null bedeutet demnach eine 0
1.Bit und 2. Bit sind sogenannte Startbits damit der Empfänger weiß wann er anfangen soll das Signal auszuwerten,
bei diesem Protokoll sind diese immer 11 (eins,eins).
Das nächste Bit ist ein sogenanntes Toggelbit es wechselt seinen Zustand bei jedem folgenden Signal,
somit kann festgestellt werden, ob ein Signal wiederholt wurde oder nicht.
Es kann so unterschieden werden ob beim Sender beispielsweise eine Taste dauerhaft festgehalten oder aber wiederholt gedrückt wurde.
Dann folgen 5 Systembits, zuständig für die Auswahl der Empfangenen Geräte ( siehe Tabelle ).
Anschließend folgen noch 6 Kommandobits mit den die Kommandos für beispielsweise Lautstärke , Kontrast, Programmauswahl usw. erfolgen.
Durch diese 6 Kommandobits ergeben sich durch Kombination 64 vershiedene Kommandos.
In der Tabelle unten , sehen wir ein vollständiges Signal, es wird die Geräteadresse 5 angesprochen und das Komando 53(Dezimal) oder 35 (Hex.) übergeben .
Copyright by ms
| Systembits | ||
| Adresse | Gerät |
|
| 0 |
Video |
TV1 |
| 1 |
TV2 |
|
| 2 |
Teletext | |
| 3 |
||
| 5 |
VCR1 |
|
| 6 |
VCR2 |
|
| 8 |
Sat-Receiver |
|
| 9 |
Kamera |
|
| 10 |
Sat Receiver 2 |
|
| 12 |
Video - CD |
|
| 13 |
Camcorder |
|
| 17 |
Audio |
Tuner |
| 18 |
CD |
|
| 20 |
Phono |
|
| 21 |
Recorder1 |
| 1.
Bit |
2.
Bit |
3.
Bit |
4.
Bit |
5.
Bit |
6.
Bit |
7.
Bit |
8.
Bit |
9.
Bit |
10.
Bit |
11.
Bit |
12.
Bit |
13.
Bit |
14.
Bit |
| Startbit |
Toggelt |
Geräteadresse |
Komandobits |
||||||||||
| 1 |
1 |
0 |
0 |
0 |
1 |
0 |
1 |
1 |
1 |
0 |
1 |
0 |
1 |
 |
|||||||||||||
| Ein komplettes Signal besteht also
aus 14 mal 1,778ms also insgesamt 24,89ms. Was kann
ich
nun mit einem Empfänger anfangen ?
Also man kann so
Schaltungen aufbauen die ohne Taster ,Schalter Potis
auskommen , es ist so möglich die meisten Eingabefunktionen mit
einer Standard Fernbedienung zu erledigen. |
|||||||||||||
 |

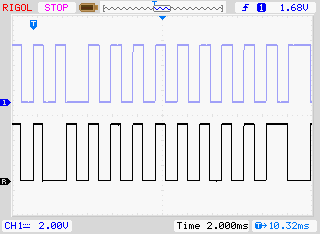

Das obere Signal
wird erzeugt wenn Taste 1
gedrückt, das untere Signal wenn Taste 2 gedrückt. |
||||||||||||
