Dieses Licht wird von fast allen Lichtquellen erzeugt, allerdings meist im Zusammenspiel mit anderen Wellenbereichen welches das meiste Licht damit sichtbar macht.
Weil reines Infrarot aber vom Menschen nicht zu sehen ist und nur dass von Infrarot Dioden ausgesendet wird, wird in vielen Fällen zu dem Infrarotlicht noch ein
sichtbares Licht ausgesendet, ein sogenanntes Pilot Licht dass meist nur dazu dient das Unsichtbare Licht sichtbar zu machen.
Bei Fernbedienungen ist es allerdings nicht so.
Also erscheint dieses Licht für uns unsichtbar.
Die meisten CCD Chips , also die Empfängerchips in Fotoapparate ,Videokameras, Handys usw. können diese Infrarot Strahlen (Licht) aber erkennen,
und damit auch sichtbar machen.
Hält man beispielsweise eine Infrarot-Fernbedienung vor einer Kamera kann man vorausgesetzt diese Kamera hat einen Monitor , damit die Infrarotstrahlung auch sehen.
Das bietet sich beispielsweise an um zu überprüfen ob eine Fernbedienung überhaupt sendet, allerdings können wir damit nicht die korrekte Funktion prüfen.
Infrarot Fernbedienungen benutzen oft ein RC5 Standard Protokoll welches vom Atmega Prozessor mit einen speziellen Befehl
ausgewertet werden kann.

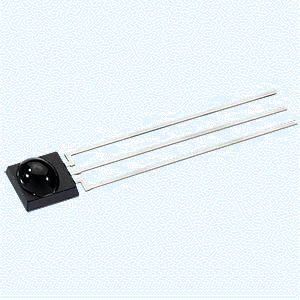

Mit dem Atmega lässt sich so ganz komfortable eine Infrarot Empfänger aufbauen, das Herzstück bildet ein Infrarot Fotoempfänger
SFH 5110 ,zu beziehen beispielsweise über Reichelt oder auch alternative Typen mit der Bezeichnung TSOP1136 , TSOP1736 oder SFH506-36.
Der Infrarot Empfänger besitzt drei Anschlüsse, Plus , GND und einen Digitalen Ausgang der das schon ausgewertete Infrarot Signal
in Digitaler Form zur Verfügung stellt.

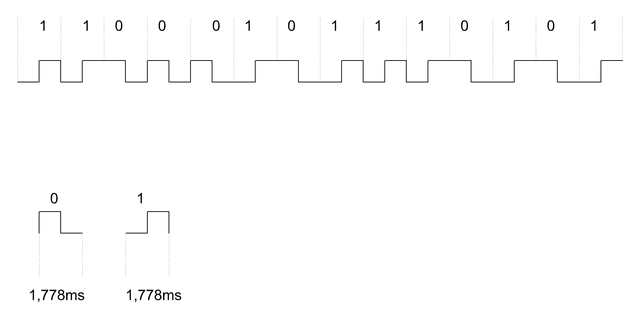

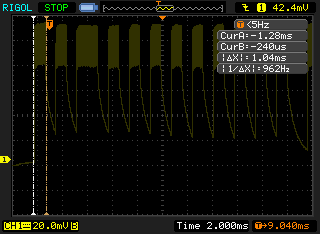

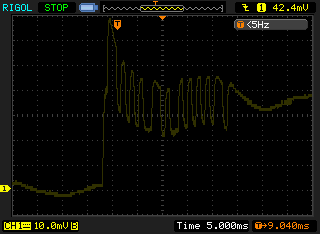

Die Datenübertragung wird in Form eines 14 Bit langen sogenannten Bi - Phasichen Signal übertragen ( Bi Phasisch bedeutet in dem hier vorliegendem
Fall das zur Auswertung eines Bit immer eine Kombination aus 0 und 1 benötigt wird.)
Um also eine 1 zu erkennen wird eine Kombination von Null und Eins benötigt.

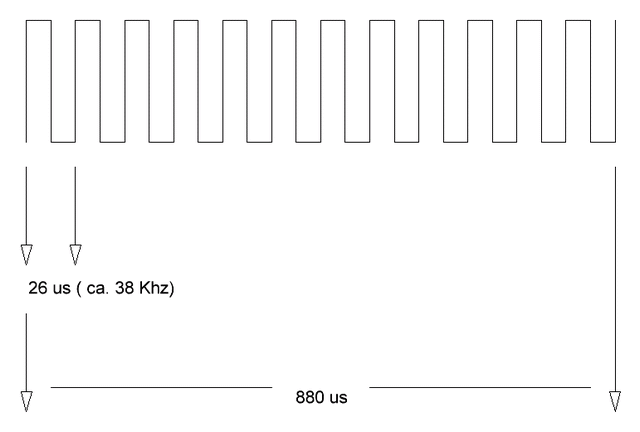

0,889 ms Null und anschließend 0,889 ms Eins bedeutet also eine 1
0,889 ms Eins mit anschließend 0,889 ms Null bedeutet demnach eine 0
1.Bit und 2. Bit sind sogenannte Startbits damit der Empfänger weiß wann er anfangen soll das Signal auszuwerten, bei diesem Protokoll sind sie immer 11 (eins,eins).
Das nächste Bit ist ein sogenanntes Toggelbit es wechselt seinen Zustand bei jedem folgenden Signal,somit kann festgestellt werden, ob ein Signal wiederholt wurde oder nicht.
Es kann so unterschieden werden ob beim Sender beispielsweise eine Taste dauerhaft festgehalten oder aber wiederholt gedrückt wurde.
Dann folgen 5 Systembits, zuständig für die Auswahl der Empfangenen Geräte ( siehe Tabelle ).
Anschließend folgen noch 6 Kommandobits mit den die Kommandos für beispielsweise Lautstärke , Kontrast, Programmauswahl usw. erfolgen.
Durch diese 6 Kommandobits ergeben sich durch Kombination 64 verschiedene Kommandos
In der Tabelle unten , sehen wir ein vollständiges Signal, es wird die Geräteadresse 5 angesprochen und das Komando 53(Dezimal) oder 35 (Hex.) übergeben .
| Systembits | ||
| Adresse | Gerät |
|
| 0 |
Video |
TV1 |
| 1 |
TV2 |
|
| 2 |
Teletext | |
| 3 |
||
| 4 |
DVD |
|
| 5 |
VCR1 |
|
| 6 |
VCR2 |
|
| 8 |
Sat-Receiver / DVBT |
|
| 9 |
Kamera |
|
| 10 |
Sat Receiver 2 |
|
| 12 |
Video - CD |
|
| 13 |
Camcorder |
|
| 17 |
Audio |
Tuner |
| 18 |
CD |
|
| 20 |
Phono |
|
| 21 |
Recorder1 |
| 1.
Bit |
2.
Bit |
3.
Bit |
4.
Bit |
5.
Bit |
6.
Bit |
7.
Bit |
8.
Bit |
9.
Bit |
10.
Bit |
11.
Bit |
12.
Bit |
13.
Bit |
14.
Bit |
| Startbit |
Toggelt |
Geräteadresse |
Komandobits |
||||||||||
| 1 |
1 |
0 |
0 |
0 |
1 |
0 |
1 |
1 |
1 |
0 |
1 |
0 |
1 |
 |
|||||||||||||
Zuerst komme ich mal zum Sender:
der soll dann wiederum die empfangenen Funksignale zurück wandeln in ein Infrarot Signal welches dann mit einer Infrarot Diode
wieder ausgesendet wird.

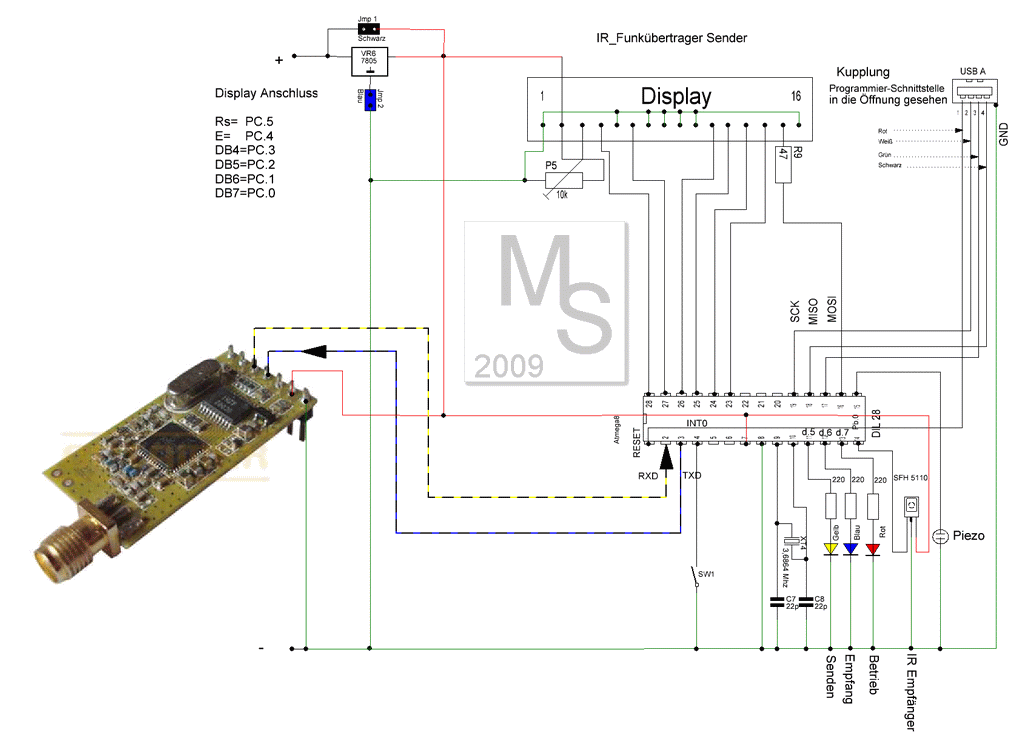

| IR_Funk_Sender_1A |
|
| Programmzeilen sind in Blau gehalten, alles andere dient nur der Information |
|
| Allgemeine Prozessor Konfiguration | |
| $regfile "m8def.dat" | Definiert den Atmega als Atmega8 |
| $crystal = 3686400 |
Gibt die Quarzfrequenz an in Herz |
| $hwstack = 32 |
Default use 32 Hardware reservierte Speicher |
| $swstack = 10 |
Default Software resvierung Speicher |
| $baud = 9600 | |
| Configuration Display | |
| Config Lcd = 16 * 2 | Displaygröße mit 16 Zeichen mal 2 Zeilen |
| Config Lcdpin = Pin , Db4 = Portc.3 , Db5 = Portc.2 , Db6 = Portc.1 , Db7 = Portc.0 , Rs = Portc.5 , E = Portc.4 | Display Anschlüsse festlegen |
| Ddrd.6 = 1 | Portd.6 als Ausgang setzen für Blaue Led |
| Ddrd.5 = 1 |
Portd.5 als Ausgang setzten für Gelbe Led |
| Ddrd.7 = 1 | |
| Ddrd.2 = 0 |
Pind.2 Als Eingang Setzen |
| Portd.2 = 1 |
Setzt Pulldown Widerstand |
| konfig ir | |
| Enable Interrupts | |
| Config Rc5 = Pinb.0 | |
| Dim Address As Byte | |
| Dim Command As Byte | |
| Dim Flag As Bit | |
| Flag = 1 | |
| Startmeldung | |
| Portd.5 = 1 |
Gelbe Led an |
| Waitms 500 | |
| Portd.5 = 0 |
Gelbe Led aus |
| Portd.6 = 1 | Blaue Led an |
| Waitms 500 | |
| Portd.6 = 0 | Blaue Led aus |
| Portd.7 = 1 |
Rote Led an |
| Waitms 500 | |
| Portd.7 = 0 | Rote Led aus |
| Cls |
LCD löschen |
| Locate 1 , 1 | |
| Lcd "IR-Funksender" | |
| Locate 2 , 1 | |
| Lcd "Version 1A " | |
| Cursor Off | |
| Wait 2 | |
| Programm Anfang | |
| Do | |
| Getrc5(address , Command) | |
| If Flag = 1 Then | |
| Locate 2 , 1 | |
| Lcd "Wait auf Comando" | |
| Flag = 0 | |
| End If | |
| Portd.7 = 1 |
rote led an |
| If Address <> 255 Then | |
| Reset Command.7 | |
| Cls | |
| Locate 1 , 1 | |
| Lcd "Adr:" ; Address ; " com." ; Command | |
| Flag = 1 | |
| End If | |
| If Command <> 255 Then Gosub Ton | |
| If Command = 1 Then Gosub Senden1 | |
| If Command = 2 Then Gosub Senden2 | |
| If Command = 3 Then Gosub Senden3 | |
| Waitms 500 | |
| Portd.7 = 0 |
Rote led aus |
| Waitms 500 | |
| Loop | |
| Routine Senden von Daten | |
| Senden1: | |
| Portd.5 = 1 |
gelbe led an |
| Print 1 |
|
| Waitms 100 | |
| Portd.5 = 0 | |
| Return | |
| Senden Taste 2 | |
| Senden2: | |
| Portd.5 = 1 |
|
| Print 2 | |
| Waitms 100 | |
| Portd.5 = 0 | |
| - Tonausgabe | |
| Ton: | |
| Sound Portb.1 , 500 , 60 | |
| Return |
|

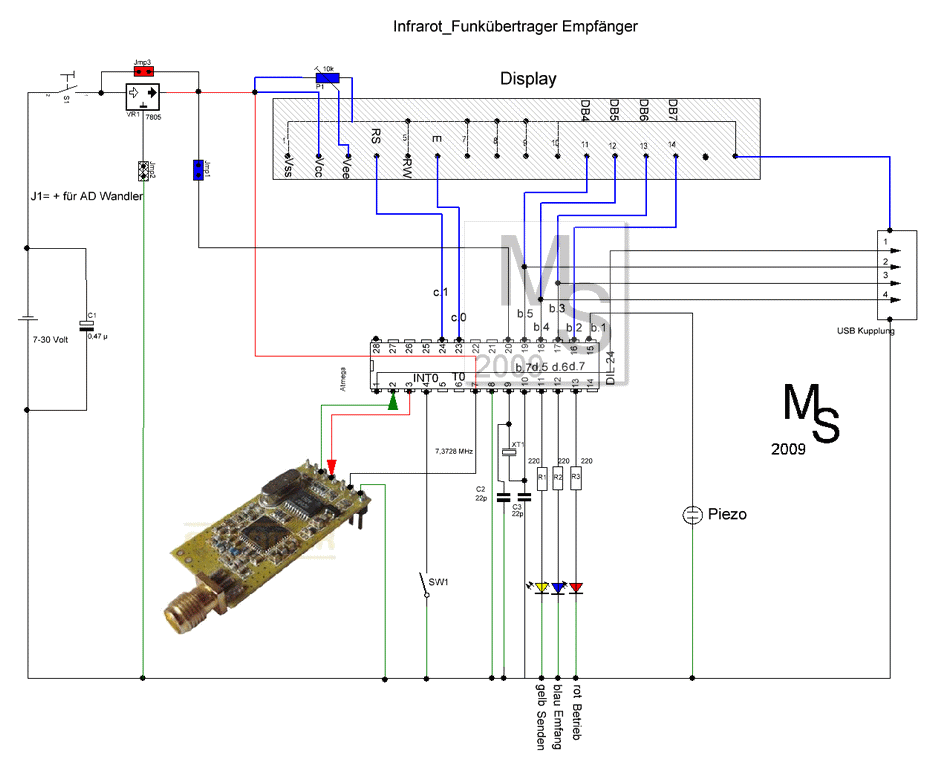

| IR Funkempfänger_1A |
|
| Allgemeine Prozessor Konfiguration
|
|
| $regfile "m8def.dat" | Definiert den Atmega als Atmega8 |
| $crystal = 7372800 | Gibt die Quarzfrequenz an in Herz |
| $hwstack = 32 | Default use 32 Hardware reservierte Speicher |
| $swstack = 10 |
Default Software resvierung Speicher |
| $baud = 9600 | |
| Konfiguration Display | |
| Config Lcd = 16 * 2 | |
| Config Lcdpin = Pin , Db4 = Portb.5 , Db5 = Portb.4 , Db6 = Portb.3 , Db7 = Portb.2 , Rs = Portc.1 , E = Portc.0 | |
| Cursor Off Noblink | Cursor ausblenden |
| Konfiguration der Ein/Ausgänge | |
| Ddrd.6 = 1 |
Portd.6 als Ausgang setzen |
| Ddrd.5 = 1 | Portd.5 als Ausgang setzten |
| Ddrd.7 = 1 | |
| Ddrd.2 = 0 | Portd.2 Als Eingang |
| Portd.2 = 1 | Pull Up Setzen |
| Ddrb.1 = 1 | |
| Konfiguration Datenampfang an UART |
|
| Enable Interrupts | |
| On Urxc Datenempfang | |
| Enable Urxc | |
| Dim X As Byte | |
| Startmeldung | |
| Portd.5 = 1 | |
| Waitms 500 | |
| Portd.5 = 0 | |
| Portd.6 = 1 | |
| Waitms 500 | |
| Portd.6 = 0 | |
| Portd.7 = 1 | |
| Waitms 500 | |
| Portd.7 = 0 | |
| Cls |
LCD löschen |
| Locate 1 , 1 | |
| Lcd "Funkmodul_2" | |
| Locate 2 , 1 | |
| Lcd "Version 1A " | |
| Cursor Off | |
| Wait 2 | |
| Programm Anfang | |
| Do | |
| Portd.7 = 1 | |
| Waitms 500 | |
| Portd.7 = 0 | |
| Waitms 500 | |
| Loop | |
| Routine zum Empfang von Daten | |
| Datenempfang: | |
| X = Udr |
Emfangener Wert aus Register UDR in Variable X kopieren |
| Portd.6 = 1 | |
| Gosub Ton | Sprung zur Routine "Ton" |
| Cls | |
| Lcd "Empfange=" ; X | |
| Waitms 2000 | |
| Portd.6 = 0 | |
| Return | |
| Tonausgabe | |
| Ton: | |
| Sound Portb.1 , 300 , 500 | |
| Return | |
| Gesendet wird |
Empfangen wird |
Askii Zeichen |
Wert |
| Print 1 |
49 13 10 |
1 13 10 |
49 Carriage Return Line Feed |
| Gesendet
wird nicht der Wert 1 sondern das ASCII Zeichen 1, Bascom wandelt das
ASCII Zeichen aber um , und versendet den Wert der für das jeweilige
ASCKII Zeichen gültig ist. Laut ASKII Tabelle entspricht das Zeichen 1 den Wert 49 und das Zeichen 2 den Wert 50 usw.. Will ich aber das Bascom bei Print 1 nicht den Wert sondern das tatsächlich ASKII Zeichen übermittelt benutzt man folgenden Befehl Print chr(1) Das Ergebnis sieht dann folgendermaßen aus |
|||
| Gesendet wird: |
Empfangen wird: |
ASKII Zeichen |
Wert |
| Print chr(1) |
1 13 10 |
1 13 10 |
1 Carriage Return Line Feed |
| Wir
sehen also das jetzt der Wert 1 übermittelt wird gefolgt von 13
Carriage Return und 10 Line Feed, um noch die für uns in diesem Fall
unnützen Zeichen für Carriage Return und Line Feed los zu werden ,
stellen wir hinter dem Print Befehl noch das Zeichen ";" dran und
verhindern somit die Übergabe für diese Zeichen. Das Ergebnis sieht dann folgendermaßen aus: |
|||
| Gesendet wird: |
Empfangen wird |
ASKII Zeichen |
Wert |
| Print chr (1) ; |
1 |
1 |
- |
| Das
Zeichen ";" beim Senden verhindert das Automatisch Carriage Return und
Line Feed mit übertragen wird. Wir müssen also beim Senden hinter jeden
Print Befehl das Zeichen ";" mit angeben Der Print Befehl muss also z.B. folgendermaßen aussehen: Print 1; |
|||
Das passiert beim Atmega 8 am Anschlußpin 15 ( OC1A) Pinb.1,mit folgendem Programm
Ir_senden:
Rc5send Togbit , 0 , 1
Return
