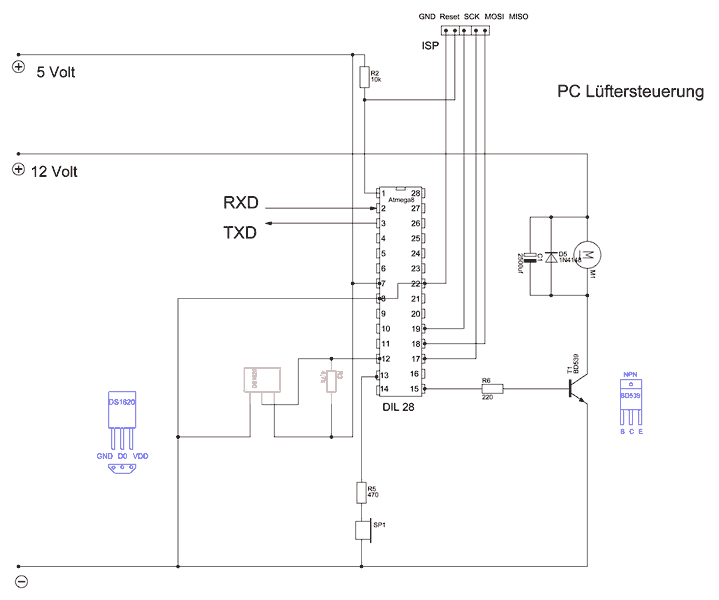

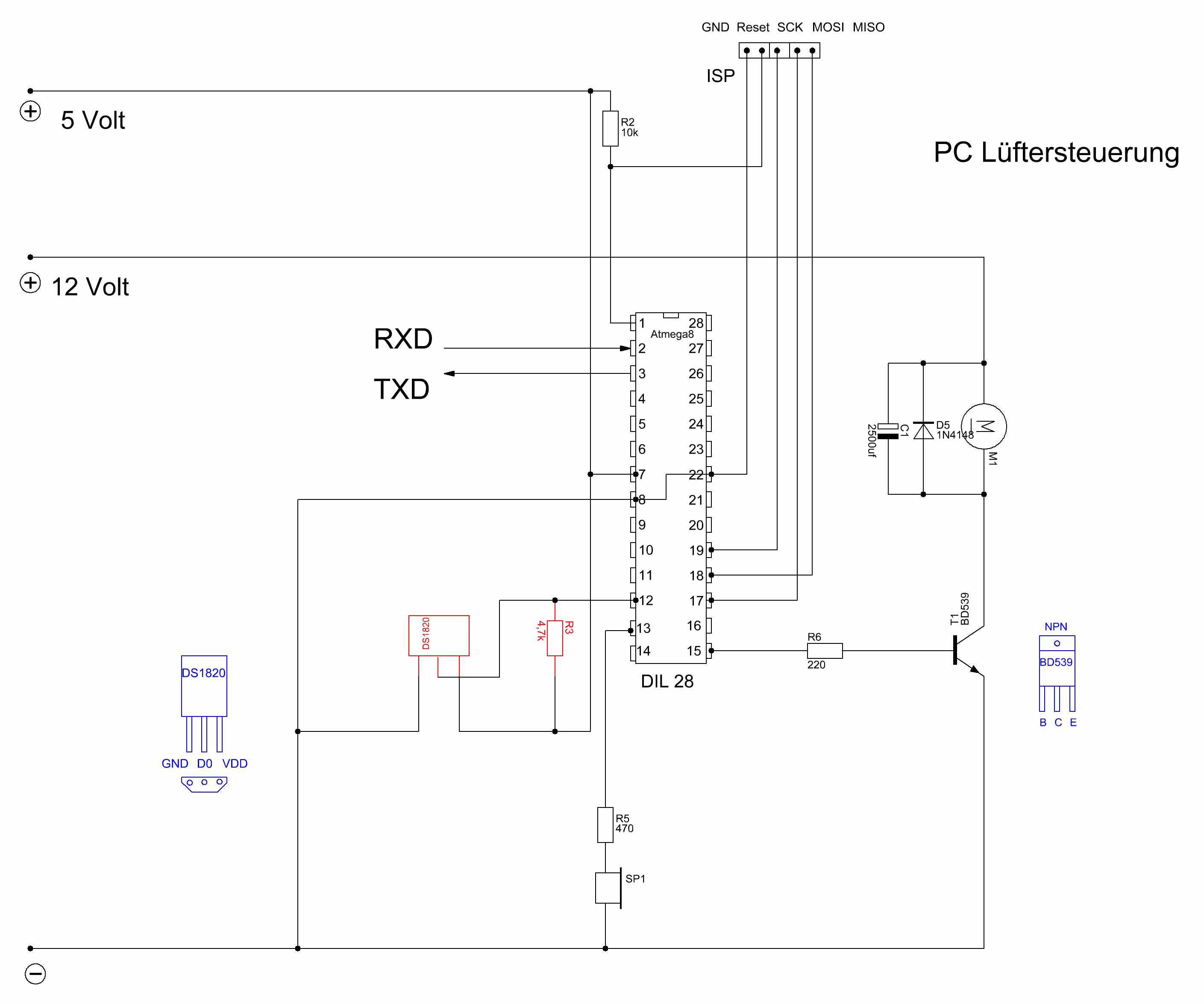

Über den Steckanschluß ISP kann der Controller programmiert werden.
Der
Kondensator C1 sollte von seiner Kapazität möglichst groß gewählt
werden,er dient dazu Störungen zu unterdrücken.
aber die Zeit des Ein-Aus Zustandes innerhalb einer Periode ändert sich, dadurch wird die Leistung geregelt.
Die Funktion ist in etwa vergleichbar mit einer Kochplatte, die man einschaltet und wieder ausschaltet, je nachdem wie sich das Verhältnis der Einschaltdauer
zur Ausschaltdauer verhält , wird sich eine mittlere Temperatur der Kochplatte einstellen.
So kann man auch einen Lüfter regeln.

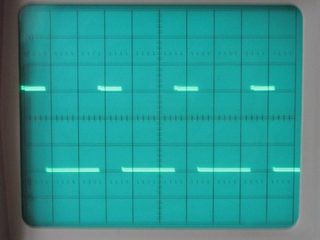

Lüfter produziert ungefähr 20 % seiner Leistung . Auf dem rechten Bild ist das Verhälnis umgekehrt also 80/20 , 80% Einschaltzeit
und 20% Ausschaltzeit, Lüfter produziert ca 80 % seiner Leistung
Als
erstes nehme ich die schon vorhandene Temperaturerfassung mit dem

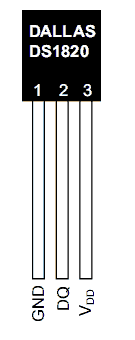

Sensor DS1820 , welche schon im vorangegangenen Projekt
erstellt wurde,
und kombiniere sie mit einer Pulsweitensteuerung um einen 12 Volt
Lüfter zu steuern .
Funktion
Ziel ist es einen Lüfter für den PC, in Abhängigkeit der Umgebungstemperatur in seiner Leistung zu regeln.
Der Atmega benötigt eine Betriebsspannung von 5 Volt, die üblichen
Lüfter für z.B. die Prozessorlüftung im Pc benötigen allerdings 12 Volt.
Das stellt aber kein großes Problem dar, weil jedes PC Netzteil , beide
Spannungen zu Verfügung stellt, wir basteln uns an der Schaltung nur
den richtigen Stecker, den wir dann im PC einstöpseln.
Erst
einmal muss dafür gesorgt werden das der Lüfter nach dem Einschalten
des Pc's mit nahezu voller Drehzahl kurz anläuft, um evtl
Schwergängigkeit, die sich beispielsweise einstellt, wenn der Lüfter
länger außer Betrieb war, und sich möglicherweise Dreck und Staub auf
und im Lüfter abgesetzt hat.
Wenn der Lüfter verschmutzt wäre und
aus der untersten Drehzahl langsam anfangen sollte sein Leistung zu
entwickeln , könnte es sein das er etwas klemmt und nicht direkt
anläuft, da er aber Strom bekommen würde, und sich nicht selber kühlen
kann, würde er über kurz oder Lang den Hitzetod erleiden.
In der
Programmzeile 14 wird Lüfter auf Höchstdrehzahl eingestellt.

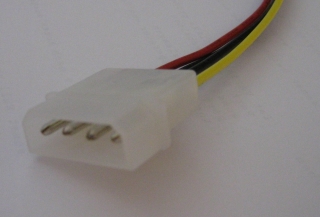

Aderfarbe |
|
| Rot | +5 Volt |
| Schwarz | Masse |
| Schwarz | Masse |
| Gelb | +12 Volt |
Der Timer kann beim Atmega 8 auf verschiedenen Auflösungen eingestellt werden, 8-9 und 10 bit.
Ich benutze hier die Auflösung von 8 Bit( Zeile 7) damit haben wir eine
Abstufung von 255 Inkremente. Das reicht bei der hier Vorgestellten
Schaltung völlig aus.
Die Geschwindigkeit mit der die Regeleung arbeitet, ist unter anderem von folgenden Faktoren abhängig
1.
Quarzfrequenz von 1,000000 Mhz
2. Prescale ( Also die Voreinstellung des Teilers durch welche die Quarzfrequenz geteilt werden soll
Zeile 7)
3. Die Auflösung , also mit wie viele Bit Genauigkeit ich hier arbeiten möchte.
4. Und vom Programm, wie viele Anweisungen abgearbeitet werden müssen, und ob Warteschleifen vorhanden sind.
5. Vom Digitalen Sensor DS1820

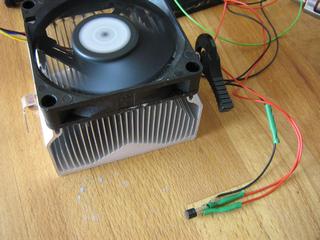

Ansicht des 12 Volt Lüfter mit I2C Temperatursensor DS1820 die Stecker am Lüfter sind nicht immer gleich, haben schon mal 3 oder 4 Anschlüsse ,der vor mir verwendete hat 4 Anschlüsse , von denen ich nur die folgenden 2 benötige.
| Aderfarben | |
| Rot | Plus 12 Volt |
| Blau | |
| Schwarz | Masse |
| Gelb |
setzen, der sollte nicht zu klein gewählt werden ca 1000uF oder aber man setzt alternativ die Frequenz über 20 KHz also außerhalb des Menschlichen Hörbereiches.
