Funkübertragung eines Sensorsignal
Es soll eine kleine Batteriebetriebene Schaltung mittels eines Funksender eine Signal an einen Mobilen Empfänger senden.
Damit soll eine Meldung verschickt werden , wenn in einen bestimmten Raum über einen PIR Bewegungssensor Personen entdeckt oder aber wenn eine Beleuchtung eingeschaltet wird.
Als Sensoren  dient zuerst einmal ein PIR Sensor der bis auf einer Entfernung von 6 m Personen registrieren kann.
Als zweiter Sensor soll ein Fotowiderstand dienen, damit soll erkannt werden wenn in einen Raum z.B das Licht eingeschaltet wird.
Die ganze Schaltung soll möglichst wenig Strom verbrauchen, um sie lange mit Akkus in Betrieb zu halten.
Funkempfänger und Funksender sind  fertige Funkmodul vom Typ 7020
Warum ein fertiges Funkmodul und nicht selber machen ?
Funkmodule die gewissenhaft arbeiten sollen sind sehr schwer her zu stellen , weil der Hobby Elektroniker es nicht schafft so klein und sauber zu arbeiten , und dann auch noch den gesetzlichen Vorschriften zu genügen.
Die heutigen kleine Funkchips sind sehr Frequenzstabil und haben schon ein fertiges ausgereiftes Funkprotokoll.
Das hier benutzte Modul arbeitet  mit 433 MHz im ISM Band, arbeitet mit einer Spannung zwischen 3,4 und 5,5 Volt, und verbraucht im Standby gerade mal 5 uA, außerdem besitzt es ein Daten Puffer von 256 Byte und arbeitet quasi wie ein Modem allerdings nicht mit RS232 Schnittstelle sondern diese Schnittstelle arbeitet mit TTL Signal also , 5 Volt Logik.
Diese Module haben 7 Anschlüsse die wie folgt belegt sind
Pin Name Funktion Beschreibung
1 GND ( Masse)
2 VCC ( Positive Betriebspannung)
3 EN Freigabe Anschluss Anschluss auf Plus gelegt - Betrieb auf Minus gelegt ist Standby
4 RXD Dateneingang TTL Pegel
5 TXD Datenausgang TTL Pegel
6


7


Der Stromverbrauch liegt bei einer Betriebsspannung von 4 Akkus je 1,2 Volt ( 4,8 Volt)
bei ca. 5 mA im Standby und beim Senden für kurze Zeit bei max. 39 mA.

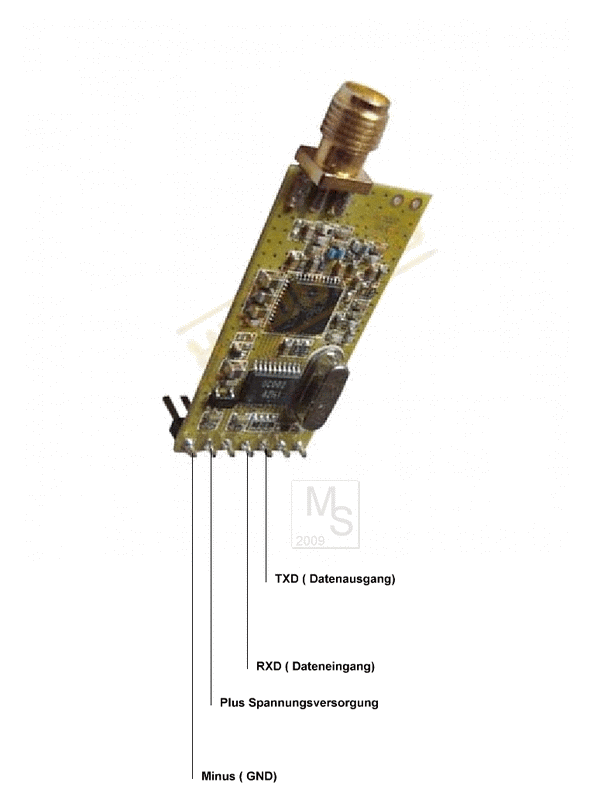

Hier zu sehen ein fertiges Funkmodul welches senden sowie auch empfangen kann.
Sender

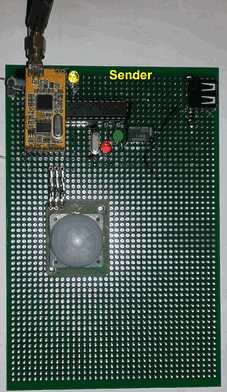

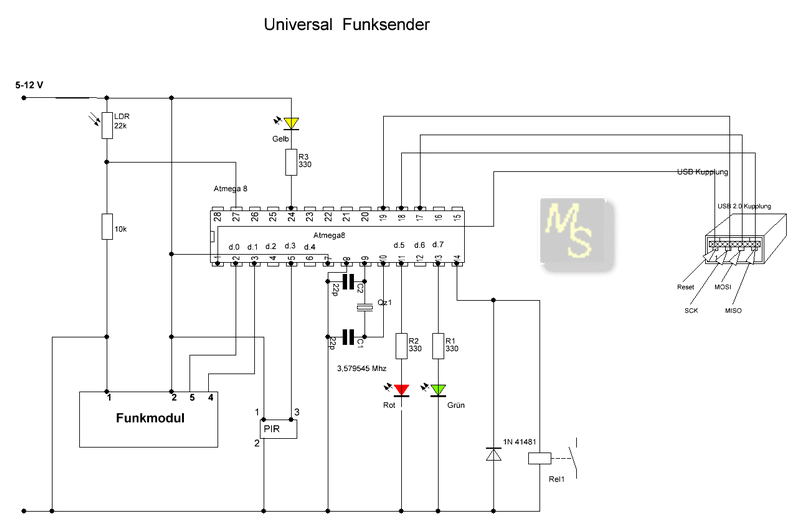

Der Sender besteht vorwiegend aus einen Atmega 8 Prozessor, das oben erwähnte Funkmodul, einen PIR Sensor und einen LDR (Lichtempfindlicher Widerstand).
Der Sender wird betrieben mit 4 Akkus, so das er auch Autonom einsetzbar ist
Empfänger

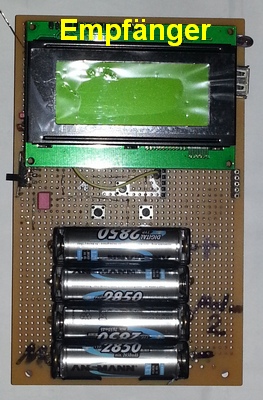

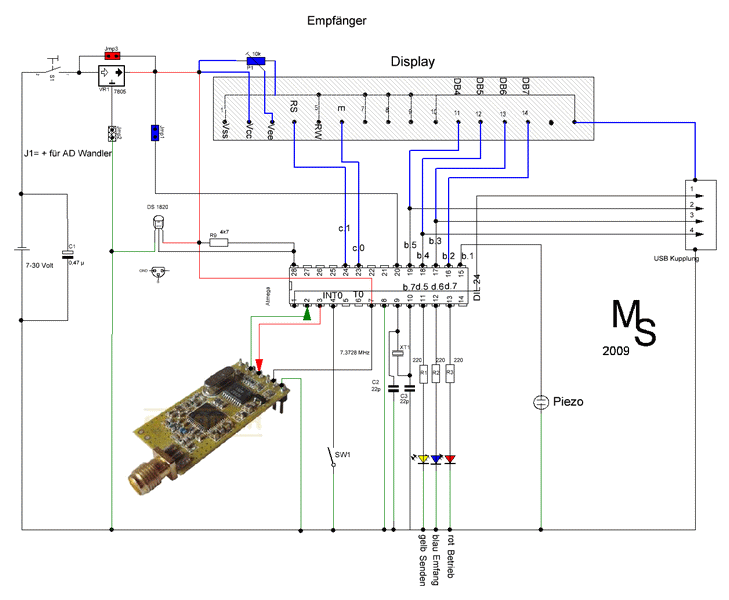

Der Funkempfänger arbeitet mit 4 Akkus


Was genau wird übertragen also wie sehen die Daten aus ?
Daten am PC Terminal eingegeben Empfänger  empfängt
1 49-13-10 49 ist die Dezimalzahl für die Taste 1- 13 iost die Dezimalzahl für Return und 10 die Dezimalzahl für Linefeed, also Zeilenvorschub
2 50-13-10 50 ist die Dezimalzahl für Taste 2
3 51-13-10






Daten am Sender eingeben mit Print Befehl Am Empfänger ausgewertet Daten werden so am Empfänger angezeigt Daten werden so am PC angezeigt
Print "PIR" Lcd  X 80-73-82-10 PIR 80-73-82-10 ist die Dezimalzahl für PIR und 10 die Dezimalzahl für Linefeed , also Zeilenvorschub

Lcd  Chr(x) P
I
R

Printbin  X
Kein Zeichen erkannt , Routine nur einmal anstatt dreimal aufgerufen
