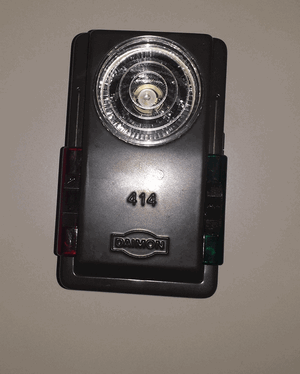

Nun gab ich ihr eine Chance etwas, wenn auch nichts sinnvolles dann jedoch einen Zweck zu erfüllen.
Weil ich noch einige Blaue Leuchtdioden rumliegen hatte , dachte ich , wäre es eine Chance für die Taschenlampe noch einmal im Glanz des Licht's zu erscheinen.

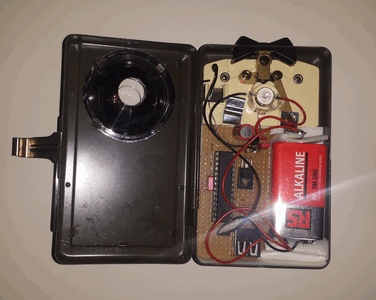

Also alte Batterie und alte Glühbirne raus und damit Platz geschaffen für eine kleine Elektronikschaltung die eine Led zum blitzen bringen soll.

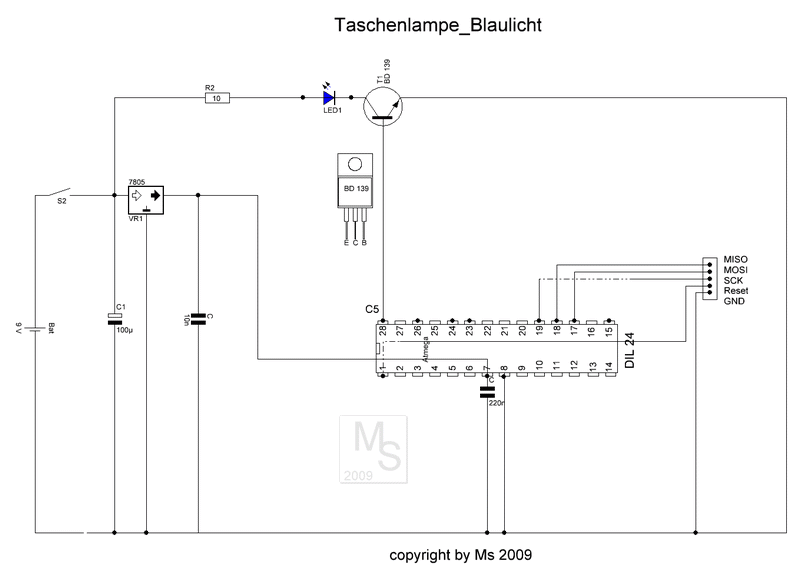

Der 5 Volt Spannungsregler sorgt für eine Konstante Betriebsspannung die von Atmega Mikrocontroller benötigt wird.
Die verwendete Led benötig in etwa 3,5 Volt Betriebsspannung und verträgt einen Strom von 0,335 Ampere, dieser Strom kann vom Mikrocontroller direkt nicht geliefert werden also wird über einen NPN Transistor dieser Strom verstärkt.
| Programmzeile |
Beschreibung |
| $regfile "m8def.dat"
|
Definiert den Atmega als |
| $crystal = 1000000 |
Gibt die Quarzfrequenz an in Herz |
| $hwstack = 32 | Default use 32Hardware
reservierte Speicher |
| $swstack = 10 |
Default Software
reservierter Speicher |
| Ddrc.5 = 1 |
Als Ausgänge setzen für Led |
| Do | Anfang der Programmschleife |
| Portc.5 = 1 | Ausgang C.5 auf Plus setzen |
| Waitms 10 | Pause von 10 Millisekunden |
| Portc.5 = 0 | Ausgang CD.5 auf Masse
legen |
| Waitms 60 | |
| Portc.5 = 1 | |
| Waitms 10 | |
| Portc.5 = 0 | |
| Waitms 500 | |
| Portc.5 = 1 | |
| Waitms 10 | |
| Portc.5 = 0 | |
| Waitms 60 | |
| Portc.5 = 1 | |
| Waitms 10 | |
| Portc.5 = 0 | |
| Waitms 500 | |
| Loop |
Ende der Programmschleife |

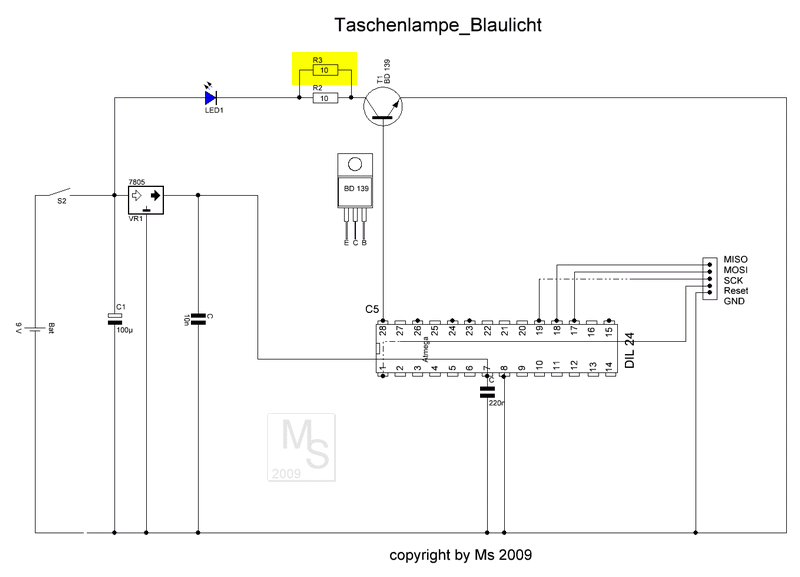

Dadurch ergab sich ein kleinerer Gesamtwiderstand und bedingt dadurch einen höhereren Strom .
Der gemessene Strom hatte Spitzenwerte von 1,032 Ampere .
Damit ist die Led zwar schon überlastet, aber was macht es schon wenn sie dadurch bedingt einige Stunden weniger lebt, dafür war die Helligkeit jetzt bedeutend höher.
