einer Betriebsspannung zwischen 4,5 und 30 Volt versorgt werden.
Aber "ACHTUNG" dieser Spannungsregler hat unüblicherweise die Anschlüsse nicht wie die meisten Standardregler z.B. LM7805
sondern hier sind die Anschlüsse wenn man auf die flache Seite sieht und die Beinchen des Reglers nach unten zeigen folgendermaßen:
Links =Ausgang , Mitte =Masse, Rechts = Eingang.
Man kann die Schaltung auch mit 4 Stk. Mignon Batterien betreiben dann lassen wir den Spannungsregler einfach weg,
oder aber was sich bei mir bewährt hat sind alte Ladegeräte von Handys die meist 5 bis 6 Volt haben je nach Spannung
nutzen wir den Spannungsregler oder eben nicht.
Neben dem Spannungsregler befindet sich ein sogenannter Jumper (Jumper kommt aus dem Englischen und heißt soviel wie
Springer damit ist eine Steckbrücke gemeint kann auch durch einen Schalter ersetzt werden und dient zum Einschalten der Stromversorgung.
Unter dem Display ( Display kommt auch aus dem Englischen und heißt soviel wie Anzeige ) befindet sich links ein Kippschalter der
Standardmäßig nach unten gekippt sein sollte bevor man die Schaltung über den Jumper einschaltet.

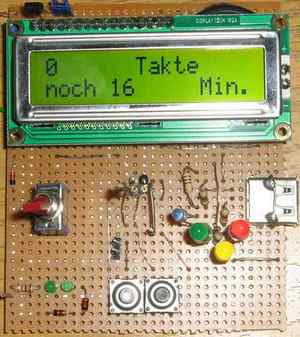

Nach dem Einschalten erscheint auf dem Display in der oberen Zeile die Anzahl der Impulse die gemessen werden,
und in der zweiten Zeile die Minuten die vergehen bis die Messung abgeschlossen ist.

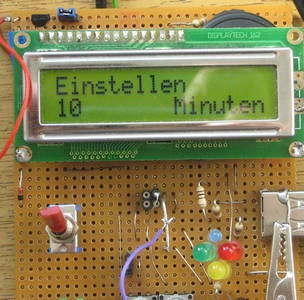

einem Bereich von 1 Minuten bis 1440 Minuten ( damit keiner nachrechnen muss sind gleich 24 Stunden).
Die Verstellung geschieht schneller je länger man die Taster festhält, und sehr langsam wenn die Taster nur kurz getippt werden.
Nachdem wir diese Vorwahl getroffen haben schalten wir den Kippschalter wieder zurück,mit dem zurück kippen wird die eingegebene
Messzeit automatisch dauerhaft abgespeichert und steht somit nach jedem Einschalten der Spannungsversorgung automatisch wieder zu
Verfügung somit muss die Vorgabezeit nicht jedes mal neu eingegeben werden.
Nach Ablauf dieser Zeit in der die eingehende Impulse gemessen werden, blinkt die Blaue Led als Zeichen das der Messvorgang beendet ist.
Bei jedem eingehenden Impuls leuchtet die Blaue Led kurz auf .
Mit dem rechten Taster kann der angeschlossene Piezo eingeschaltet sowie auch wieder ausgeschaltet werden ,
wenn er eingeschaltet ist erscheint ein Anzeige auf dem Display "T=Ein" damit ertönt bei jedem Eingangsimpuls ein kurzes Tonsignal.
| Die
Rote
Led
dient
nur
als Funktionsanzeige und signalisiert durch ein
blinken das die Schaltung eingeschaltet ist, evtl. sollte man eine
andere Farbe nehmen vielleicht gelb, weil das Rot nicht besonders zu erkennen ist. |

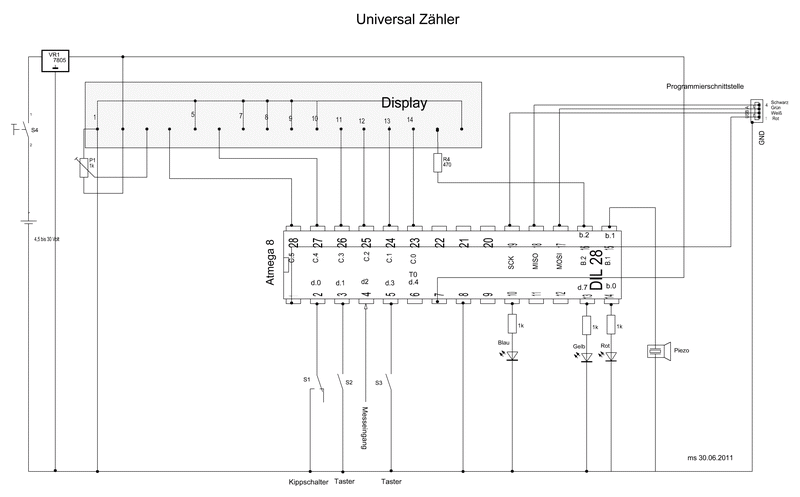

Die Eingangsspannung des Messsignal darf eine maximale Spannung von 5 V nicht überschreiten sonst wird der Eingang des Mikroprozessor zerstört.

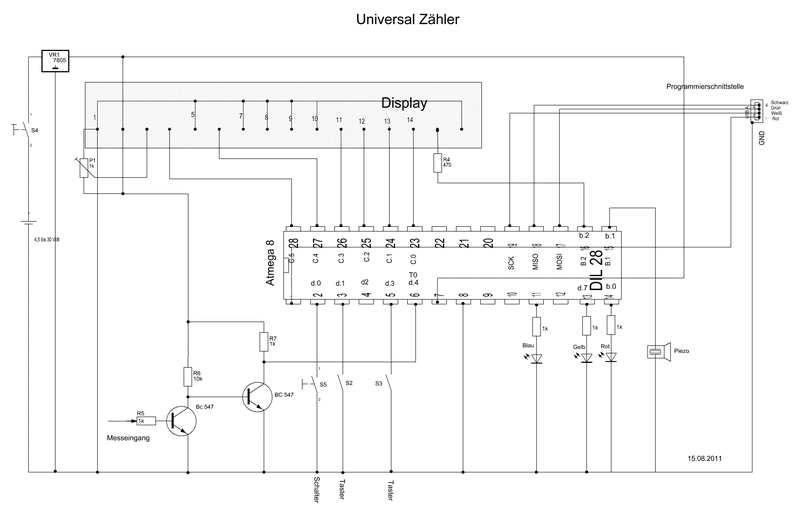

Sollte man nicht sicher sein wie hoch die zu messende Spannung ist so kann man den Eingang des Messsignal nach folgenden Plan abändern,
somit kann man bedenkenlos Spannungen bis 30 Volt messen.

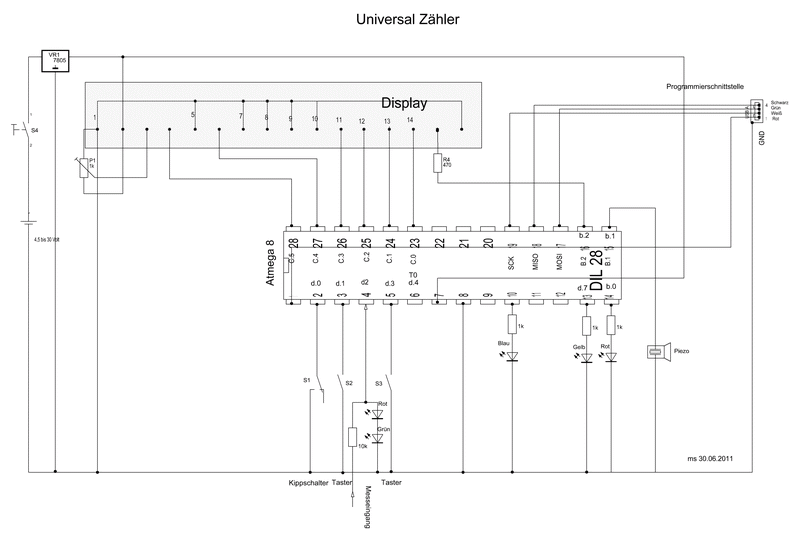

Die zwei zusätzlichen Leuchtdioden begrenzen die Eingangsspannung auf maximale ca. 4,2 Volt , das ist abhängig von den Farben der Led's.
Der Widerstand begrenzt den maximalen Strom der Leuchtdioden, damit diese nicht zerstört werden.
