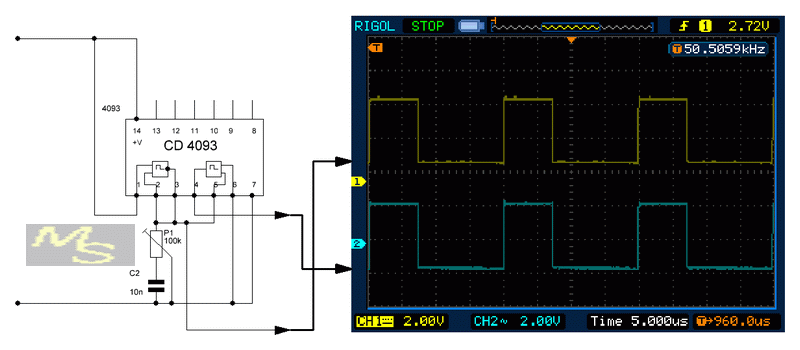

| U/Volt |
C/uF |
min. Frequenz/Hz |
max. Frequenz/Hz | Ausgangsspannung |
Kurzschlussstrom Ausgang |
| 5 |
1 |
13,7 |
1 300 | ||
| 5 |
0,1 |
240 |
19 000 |
115 V |
80 mA |
| 5 |
0,01 |
1 200 |
105 000 | ||
| 5 |
0,002 |
11 000 |
463 000 | ||
| 5 |
0,000022 |
434 000 |
4 280 000 | ||
| 5 |
ohne C2 |
4 900 000 |
Im unbelasteten Zustand bleibt die Ausgangsspannung ab 5 Volt Eingangsspannung nahezu konstant.
auf ein festes Potenzial gelegt werden.
Somit sind Pin 8-9-12-13 auf Plus gelegt was aber nicht zwingend erforderlich ist.

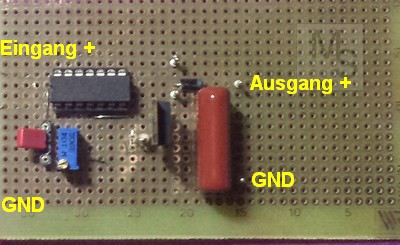

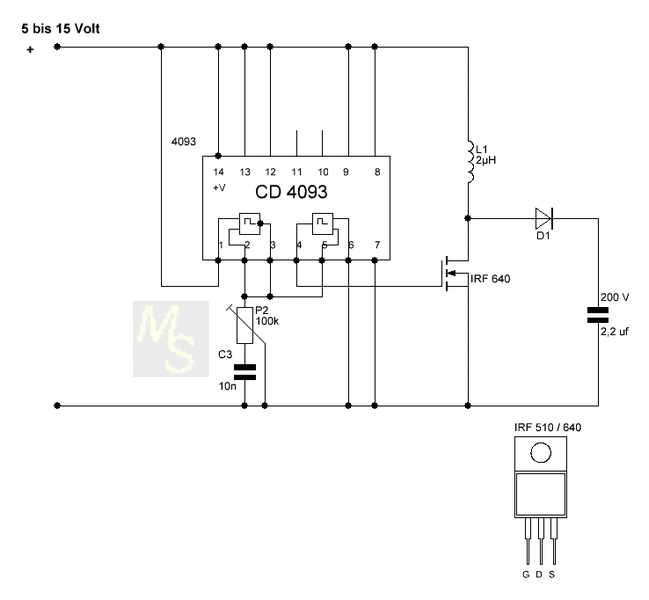

Mit der hier gezeigten Schaltung werden bei 5 Volt Eingangsspannung und 380mA Stromaufnahme in etwa 120 Volt
Leerlaufspannung am Ausgang erreicht,wobei der Kurzschlussstrom am Ausgang ca. 280 mA beträgt.
Dadurch das diese Schaltung mit einen CMOS IC arbeitet, wird eine mindest Betriebsspannung von 3 Volt benötigt.
