50 Herz Frequenz Normal
Um eine  Frequenz von 50 Herz mit hinreichender Genauigkeit zu messen ist es von Vorteil eine Referenz Frequenz zum
Abgleich heran ziehen zu können.

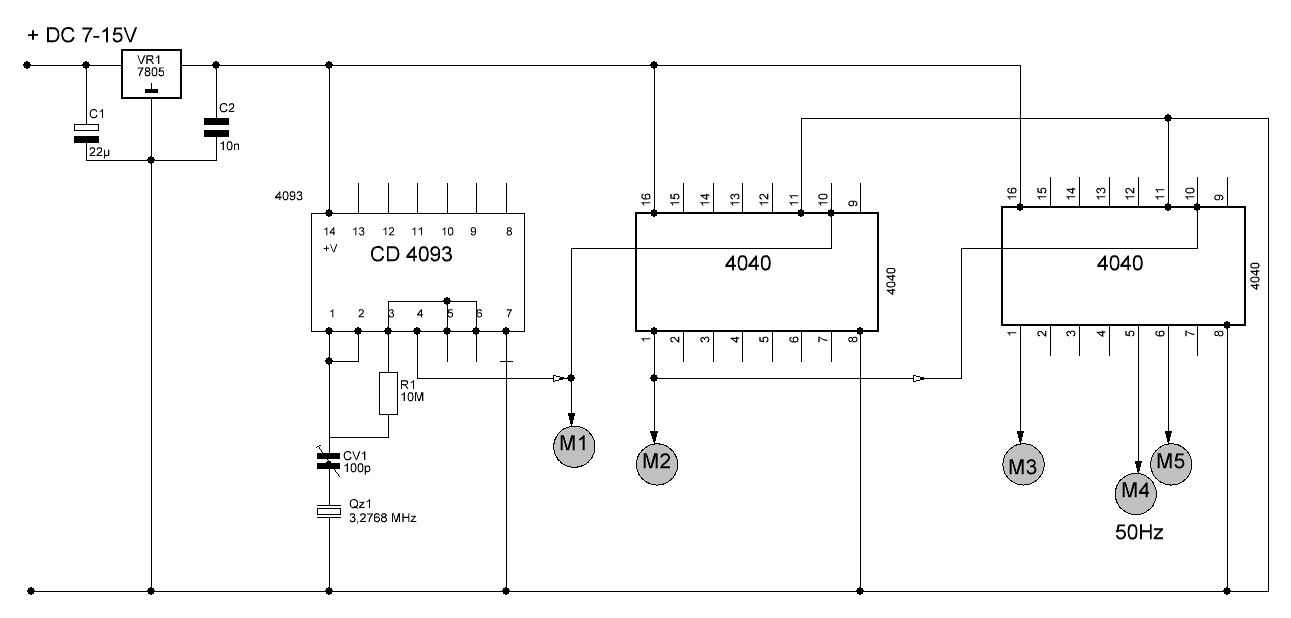

Also baue ich mir ein Frequenz Normal mittels eines Quarzes von 3,2768 MHz und einen Schmitt Trigger Baustein 4093.
Diese dann erzeugte Frequenz wird dann mittels Baustein CD 4040 so oft durch den Faktor zwei herunter geteilt bis ich auf
die gewünschten 50 Herz komme.
Mit dem Baustein 4040 kann ich 12 mal herunter teilen so das ich auf eine Frequenz von 800 Herz komme.
Also benötige ich noch einen zweiten Baustein, und teile noch vier mal durch den Faktor 2 und komme damit auf die
Frequenz von 50 Herz.
Bei einer Frequenzabweichung am Quarz von beispielsweise 100 Herz , macht es am Ausgang gerade einmal 0,0015 Herz aus.
Mit dem 100p  Kondensator kann ich die Quarzfrequenz geringfügig anpassen.
Der Trimmer sollte aber nur zwischen 0 und 5p eingestellt werden , sonst kann es passieren das der Quarz nicht immer an schwingt.
Besser man nimmt gleich einen 5 Pico Trimmer.



Teilerfaktor /2
 Frequenz/Herz
1.Baustein
 Quarzfrequenz
 3,276 800
1
 1,638 400
2
 819 200
3
 409 600
4
 204 800
5
 102 400
6
 51 200
7
 25 600
8
 12 800
9
 6 400
10
 3 200
11
 1 600
12
 800
2.Baustein
 1
 400
2
 200
3
 100
4
 50

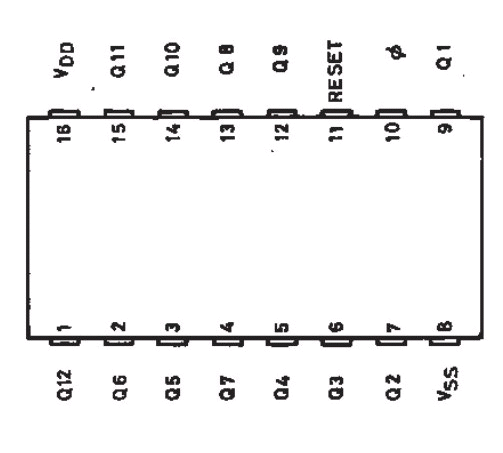

Baustein 4040
Pin
 		Funktion
1
 		Signalausgang teilt durch 4096
2
 		Signalausgang teilt durch 64
3
 		Signalausgang teilt durch 32
4
 		Signalausgang teilt durch 128
5
 		Signalausgang teilt durch 16
6
 		Signalausgang teilt durch 8
7
 		Signalausgang teilt durch 4
8
 		Masse
9
 		Signalausgang teilt durch 2
10
 		Signaleingang
11
 		Reset
12
 		Signalausgang teilt durch 512
13
 		Signalausgang teilt durch 256
14
 		Signalausgang teilt durch 1024
15
 		Signalausgang teilt durch 2048
16
 		Positive Betriebsspannung

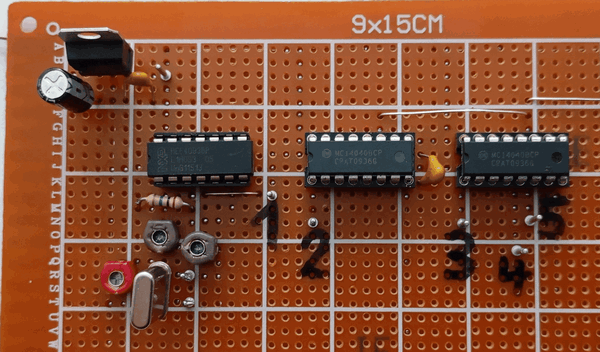

Um auch eine Funktionsanzeige zu haben wurde am rechten IC Baustein
an Pin 13 noch ein Widerstand und eine Led angeschlossen.
Diese blinkt nun mit 3 Hz.

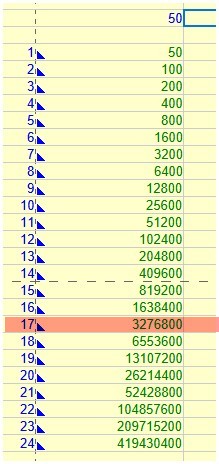

Die Quarze die bei gewünschten 50Hz in Betracht kommen sind der folgende Tabelle zu entnehmen.
Je höher die Quarzfrequenz umso kleiner die Abweichung bei 50Hz
