Die Blinkfrequenz ist in der Hauptsache abhängig von der Restkapazität der Batterien vom Widerstand und vom Kondensator, und natürlich auch von der Led Farbe.
In meinem Beispiel hab ich allerdings neue Batterien mit voller Kapazität benutzt und eine gelbe Led.

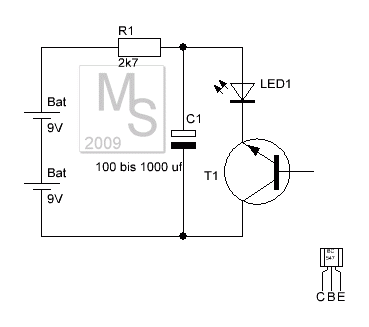

Als Transistor kann ein Standard-Transistor benutzt werden ( BC547 ) oder ähnlich.
Wenn die Beinchen nach unten gehalten werden und auf die Schrift gesehen wird befindet sich unten links der Kollektor ,in der Mitte die Basis und rechts der Emitter.
Diesen Blinker hab ich auch in anderen Konstellationen aufgebaut, z.B. mit 2,1 K Widerstand und 470 uF Kondensator,
oder auch mit 1 K Widerstand und 47 uF Kondensator, eines aber hatten sie alle gemeinsam , alle Schaltungen benötigten wenigstens 10,3 Volt Betriebsspannung.
Datenblatt BC547
Ist die Durchbruchspannung des Transistors ( Beim BC 547 10,3 Volt) erreicht, wird dieser schlagartig leitend und der Kondensator entlädt sich über den
LED-Transistor-Zweig ,die LED leuchtet.
Bei Unterschreiten einer gewissen Spannung sperrt der Transistor wieder und das ganze geht von vorne los.
Warum aber schaltet der Transistor durch obwohl er an der Basis nicht angesteuert wird ?
Wir verwenden einen NPN Transistor , bei dem Normalerweise die positive Betriebsspannung am Kollektor anliegt, hier aber ist es anders ,
der Transistor ist falsch herum angeschlossen, und in diesem Quasi falschen Zustand schaltet der Transistor ab einer bestimmten Spannung ( Sperrspannung) schlagartig durch.

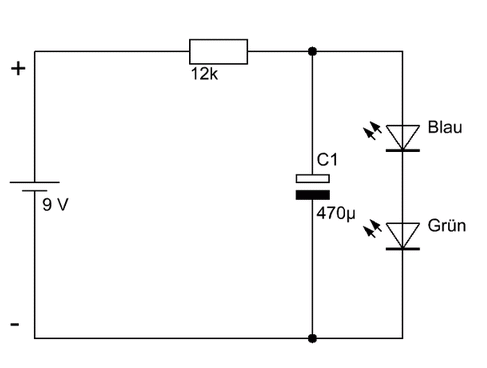

sonst funktioniert es nicht , und einen Nachteil hat diese Schaltung , es gehen die Leds nicht ganz aus ,
sie werden aber immerhin dunkler. Bei einer Betriebsspannung von 4,7 Volt zieht die Schaltung etwa im Mittel 0,7 mA
