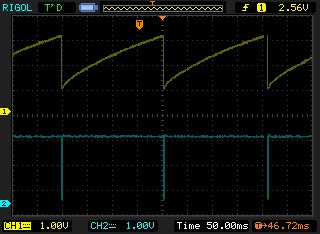

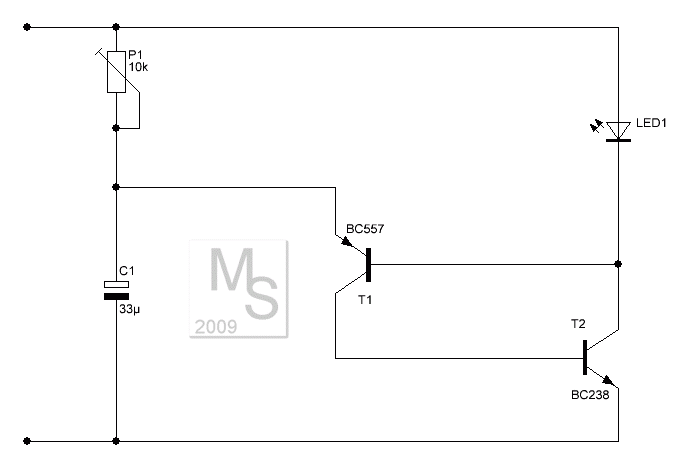

Das gelbe Signal (oben) zeigt den
Spannungsverlauf am Kondensator
Das blaue Signal ( unten) zeigt die Spannung am Kollektor von T2, alles
gemessen bei einer Betriebssopannung von 5 Volt

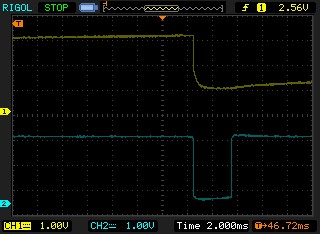

Hier die Vergrößerung der absteigende Flanke am
Kondensator
Je nach Led setzt die
Blinkfunktion bei einer unterschiedlichen Spannung ein.
Farbe
Spannung
Gelb
ab
2,33
Rot
ab
2,66
Blau
ab
3,58
Je nach Led ändert sich auch die
Frequenz der Schaltung

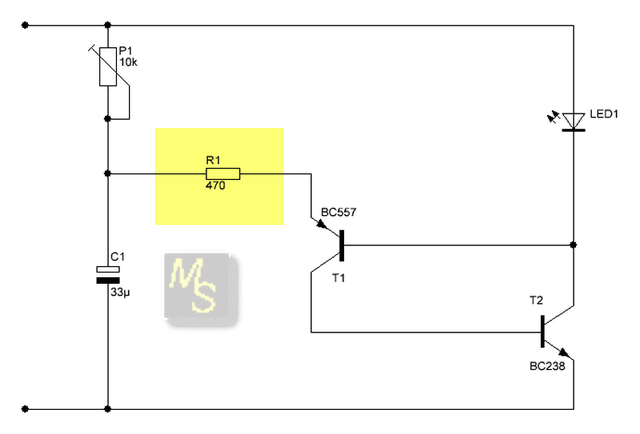

Durch
eine kleine Änderung leuchtet die Led etwas länger und wird damit etwas
heller, dazu benötigt man noch einen zusätzlichen Widerstand von ca.
470 Ohm.
