und so über einen sehr hohen Eingangswiderstand verfügt der die zu prüfende Schaltung so gut wie nicht belastet,
außerdem kann die Betriebsspannung der zu messenden Schaltung entnommen werden weil sie in einem
relativ weiten Spannungsbereich von 3 bis 18 Volt voll Funktionsfähig ist.
Beim Test einer TTL Schaltung beträgt die aus der Schaltung entnommene Betriebsspannung 5 Volt
( Beim testen einer CMOS Schaltung darf sie bis zu 18 Volt betragen).

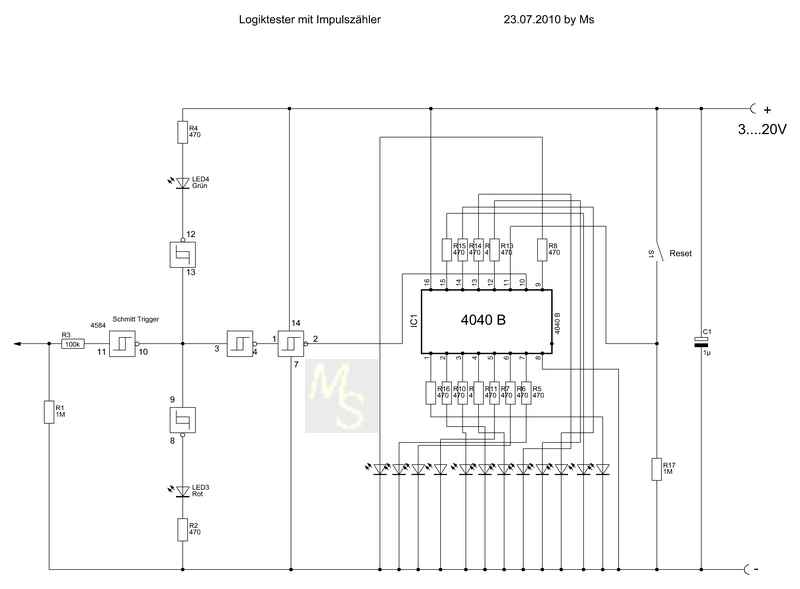

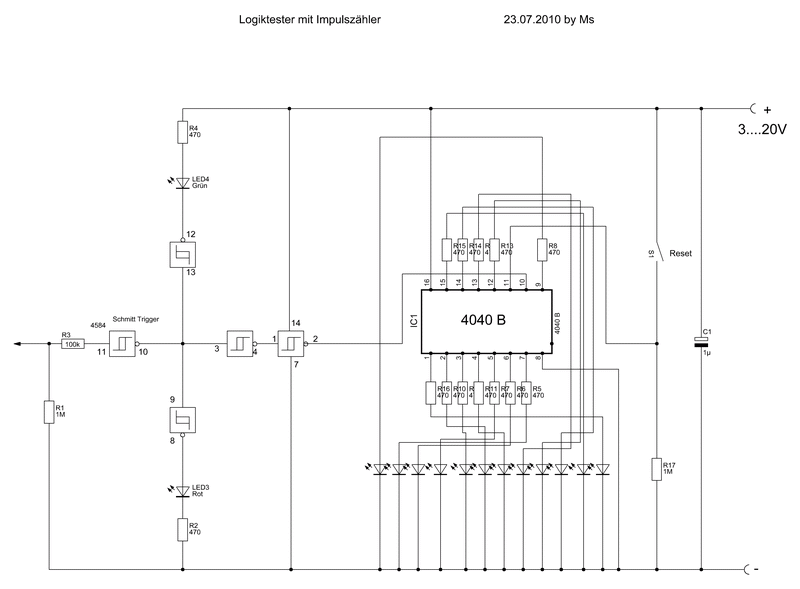

Der Widerstand R1 sorgt dafür das der Eingang im unbenutzten Zustand auf Masse Potenzial ( Low) liegt.
Der Widerstand R3 dient nur zur Sicherheit damit beim berühren der Messspitze an einer zu hohen Spannung
der Schmitt Trigger sich nicht gleich in seine Bestandteile zerlegt.
Bei einem Signal ab 2,9 Volt schaltet der Schmitt Trigger (Eingang 11) und invertiert das Signal , somit liegt
am Ausgang ( Pin 10 ) eine Low Signal an , am Eingang des Nächsten Schmitt Trigger ( Pin 9 ) also auch Low Signal
und am Ausgang 8 weil der hier verwendete Schmitt Trigger auch sein Signal invertiert somit ein High Signal
welches Led 3 (rot) zum Leuchten anregt.
Gleichzeit haben wir am Eingang 13 des oberen Schmitt Trigger auch Low und demzufolge an seinem Ausgang
( Ausgang 12) auch High , Led 4 (Grün) ist also aus.
Bei einem Eingangssignal unter 2,9 Volt laufen die Signale dann alle Invertiert.
Das IC 4040 ist ein Binär-Teiler , dabei wird bei Eingang einer Signalfolge das Signal mehrfach hintereinander
durch den Faktor zwei geteilt ,nach jeder Teilung kann das Signal dann abgegriffen werden.
alles was schneller blinkt wird vom Auge nur noch als dauerhaft leuchtende Punkt wahrgenommen.
Mit der hier vorgestellten Methode wird die Eingangsfrequenz 12 mal hintereinander durch 2 geteilt ,
somit haben wir bei der letzten Leuchtdiode nur noch einen 4096 Teil der Frequenz als die am Eingang anliegende.
Nehmen wir jetzt zum Beispiel eine Eingangs Frequenz von 81920 Hz an , so blinkt die letzte Led noch mit einer
Frequenz von 20 Hz , und somit können wir auch noch
Frequenzen bis ca. 80 KHz mit dem bloßen Auge wahrnehmen.
Kurze Impulsketten kann man mit dieser Schaltung auch zählen, indem man den Reset Taster kurz drückt und damit die Impulszählung beginnt, nach Empfang einer Impulskette
kann man dann die gemessenen Impulse anhand der unten angezeigten Tabelle im Binärcode zählen. Null zeigt die Leuchtdioden die aus sind, 1 die ,die an sind.
Durch den in der Schaltung angebrachten Reset-Taster kann man zu jeder Zeit den Zählvorgang wieder von vorne anfangen
| Led
12 |
Led
11 |
Led
10 |
Led
9 |
Led
8 |
Led
7 |
Led
6 |
Led
5 |
Led
4 |
Led
3 |
Led
2 |
Led
1 |
|
| 2 hoch 11 | 2 hoch 10 | 2 hoch 9 | 2 hoch 8 | 2 hoch 7 | 2 hoch 6 | 2 hoch 5 |
2 hoch 4 | 2 hoch 3 | 2 hoch 2 | 2 hoch1 | 2 hoch0 | Summe |
| 2048 | 1024 | 512 | 256 | 128 | 64 | 32 | 16 | 8 | 4 | 2 | 1 | |
| 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 1 | 1 | 1 | 4 |
| 1 | 1 | 0 | 1 | 1 | 1 | 0 | 0 | 1 | 0 | 0 | 0 | 3528 |
| 0 | 0 | 0 | 0 | 0 | 0 | 0 | 1 | 1 | 1 | 1 | 0 | 30 |

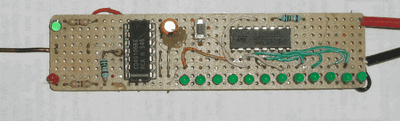

Auf dieser Platine sind alle Led Vorwiderstände einfach weg gelassen worden, bei 5 Volt funktionierte diese Schaltung einwandfrei und auch bei 9 Volt noch ,
aber da waren die Led's schon sehr hell und weiter wollte ich mein Glück nicht auf die Probe stellen.
Kann nur raten nicht an den Vorwiderstände zu sparen, damit man unbesorgt auch die Maximale Betriebsspannung von 18 Volt ausnutzen kann.

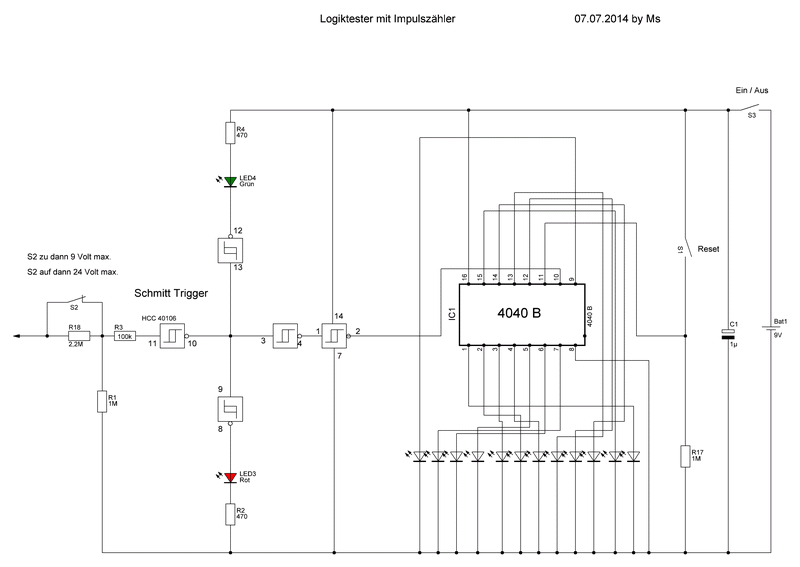

bis 24 Volt geprüft werden , was in der Industrie ja die Standard Versorgungsspannung darstellt..
