Die Schaltung kann mit einer 9 Volt Blockbatterie im Garten eines ungeliebten Nachbarn gelegt werden und fängt dann an zu
Piepsen wenn es dunkel wird.
Wenn dann der Nachbar auf die Suche geht um die Ursache festzustellen trifft womöglich das Licht seiner Taschenlampe
oder Außenlaterne auf diese Schaltung ,wobei diese dann schlagartig verstummt.
Wenn dann die Außenleuchte wieder ausgeschaltet wird, fängt die Schaltung nach einer kurzen Verzögerung wieder an zu nerven.
Und der Ärger geht von vorne Los .
wenige Milliampere.

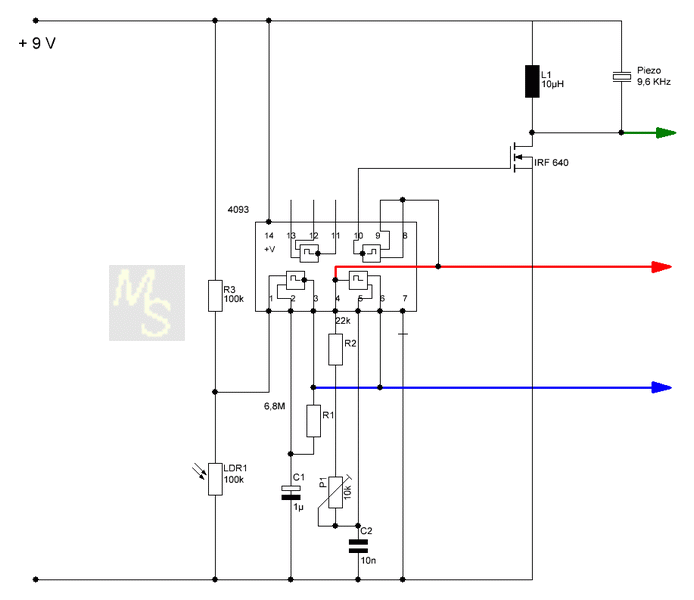

Gatter 1 ( Pin 1-2-3) ist ein Oszillator mit einer Frequenz von ca. 0,2 Hz der allerdings erst einsetzt zu schwingen wenn am
LDR1 eine bestimmte Dunkelheit festgestellt wird.
Mit dem Gatter 2 (Pin 4-5-6) wird auch ein Oszillator bereitgestellt der mit einer Frequenz von etwa 6,4 KHz arbeitet.
Gatter 2 arbeitet aber nur wenn Gatter 1 , das Gatter 2 freigibt.
Gatter 3 (Pin 8-9-10 )dient nur zum auskoppeln des Signal mit dessen Ausgang ein MOSFET angesteuert wird, der wiederum
ein Piezo ansteuert.
Die Spule L1 dient zur Erhöhung der Spannung ( Induktionspannung) um das Signal am Piezo zu erhöhen.

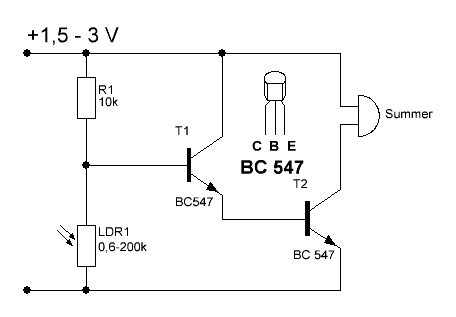

Bei dieser Schaltung besteht der Signalgeber allerdings nicht wie in der vorigen Schaltung als Piezo sondern als Piepser.
Ein Piepser beinhaltet schon eine Elektronik die einen Ton erzeugt, somit nur noch eine Spannung angelegt werden muss.
Im hellen Zustand beträgt die Stromaufnahme ca. 117 uA.
Im dunklen Zustand ca. 700 uA.
