Kleiner Signalverstärker

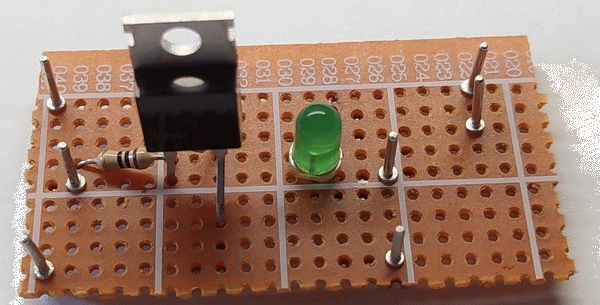

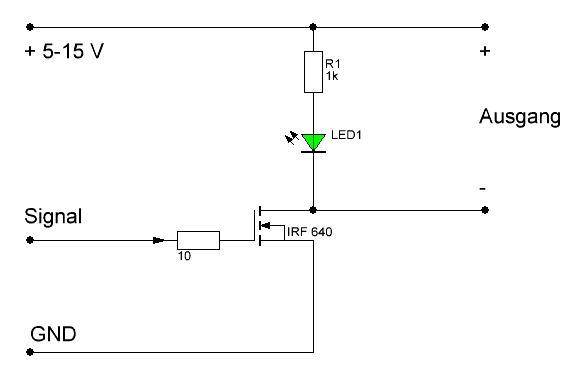

Um schwache Signale aus einen Signalgenerator zu verstärken, hier eine kleine Schaltung mit der auch direkt höhere Leistung
angeschlossen werden können.
Das Ausgangs Signal ist Phasengleich zum Eingangs Signal.
Leider ist bei dieser Schaltung keine gemeinsame Masse vorhanden.
Der Transistor verkraftet 200 Volt und 16 Ampere.

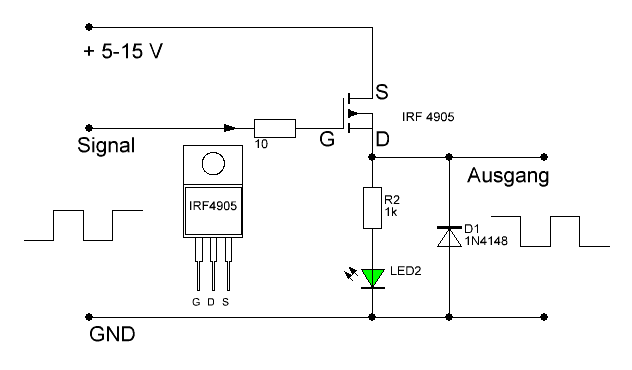

Falls man ein Ausgangs Signal benötigt welches einen Bezug zur Masse hat, kann man folgende Schaltung nutzen.
Der Transistor ist ein P-Kanal MOS, das bedeutet das entweder die Betriebsspannung gegenüber der obigen Schaltung
gedreht werden muss, oder aber die Anschlüsse S-D am Transistor müssen getauscht werden.
Hier hab ich einfach die Anschlüsse am Transistor gewechselt.
Dieser Transistor hält Ströme bis 74 Ampere aus, und eine Spannung bis 55 Volt.

Damit das Ausgangs Signal bis auf Null Volt abfällt ist es nötig die Signalspannung bis auf ca. 1 Volt unter der Betriebsspannung
zu erhöhen.
Bei 12 Volt Betriebsspannung mussten das Signal mindestens 11 Volt betragen, bei 6 Volt Betriebsspannung mindestens 5 Volt.


Aktualisiert 30.01.2024
