CMOS Feldstärkenprüfer
|
|||||||||||||||||||||
| Einfacher Tester um Statische Spannungen sichtbar zu machen |
|||||||||||||||||||||
| Funktion | |||||||||||||||||||||

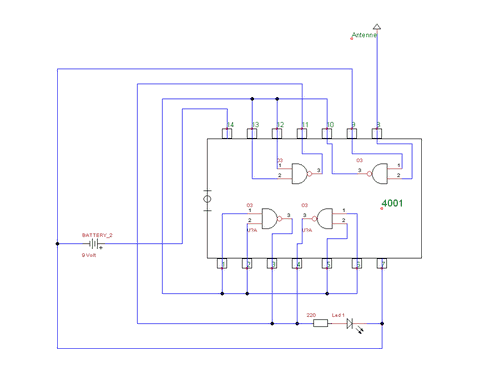

| Ein Eingang des Nand Gatter PIN 9
liegt auf Minus,der andere Eingang liegt in der Luft und ist
auch 0 somit ist Ausgang des dazugehörigen NOR 1
siehe NOR Tabelle. Damit liegt auch 1 am nachfolgenden NOR Eingang, dessen Ausgang ist dann 0 und die Led ist aus. |
|||||||||||||||||||||
 |
|
||||||||||||||||||||
