Prüfer für Statische Felder

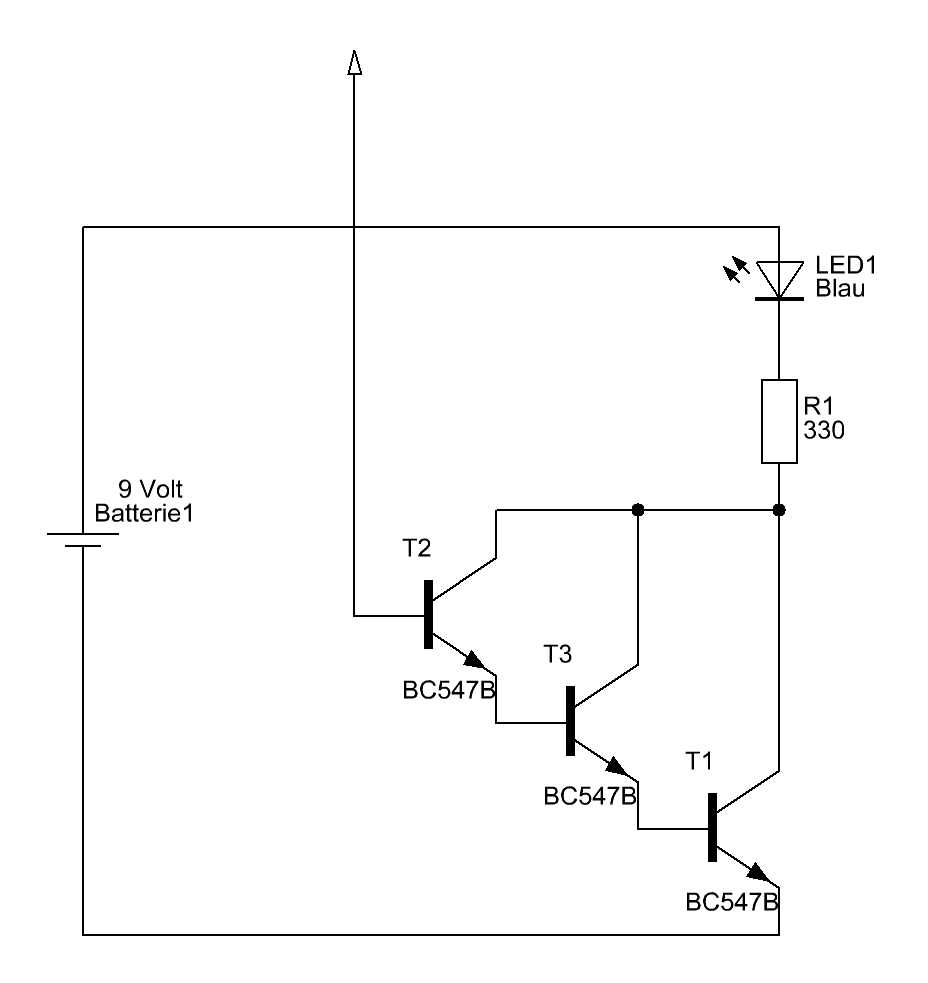

Der hier vorgestellte Prüfer für Elektrostatische Felder besteht nur aus 6 Bauteile . Die Basis des Transistor T2 dient als Eingang und kann mit einem Stück Draht als Antenne versehen werden um die Empfindlichkeit zu erhöhen. Bei einem Elektrostatischen Feld wie sie z.B. bei Gewitter hervorgerufen werden oder auch durch in der Nähe der Antenne erzeugte Reibung z.B. durch das Laufen über einen Teppich, oder auch durch das Ausschalten eines Fernseher und vielen anderen Dingen wird diese durch die Basis von T2 aufgefangen und verstärkt und zwar durch einen durch den Transistor vorgegeben Wert .Bei der Bezeichnung BC547B ist der Buchstabe B ein Maß für den Verstärkungsfaktor des Transistors der im Falle des BC547B bei ca 150 fach liegt.
Also wird der Eingangsstrom beim ersten Transistor ca um das 150 fache Verstärkt, durch den zweiten Transistor noch einmal um das 150 fache und beim dritten noch mal um das 150 fache. (150 mal 150 mal 150 ergibt eine Verstärkung von ca 3Millionen). Die Led benötigt etwa 10mA , das würde bedeuten das bei einem Eingangsstrom von ca 3Nanoampere die Led mit ihrer Vollen Stärke leuchten würde.
Möchte man eine noch höhere Empfindlichkeit erreichen nimmt man einfach anstatt den Transistor BC547B den Transistor BC547C der einen noch höheren Verstärkungsfaktor aufweist, oder aber man verbindet den Minuspol der Schaltung mit Erde , also den Erdkontakt in einer Steckdose oder einer metallenen Wasserleitung.

Datenblatt BC547
Plan laden


Und so sieht die fertige Schaltung aus:
Rotes Kabel =Plus
Schwarzes Kabel= Minus
Grünes Kabel=Antenne
Grünes Kabel=Erde

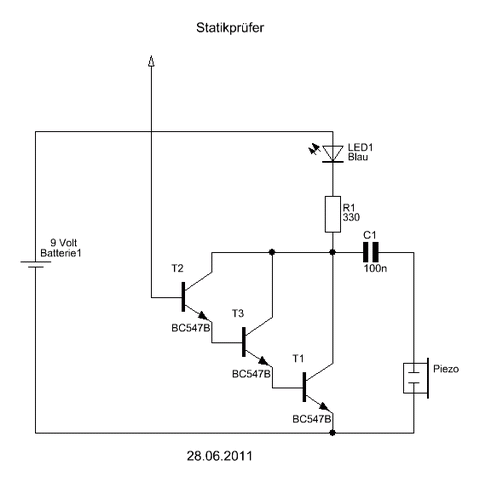

Als Erweiterung kann man noch einen Piezo einbauen,um zusätzlich  eine Akustische Meldung zu bekommen.Den Piezo muss man über einen Kondensator von der übrigen Schaltung trennen.Bei einer statischen Aufladung gibt der Piezo natürlich keinen Ton von sich, allerdings wenn man sich einem Wechselfeld nähert, z.B. ein unter Strom stehendes Kabel kann man das 50 Hz Wechselfeld wahrnehmen.

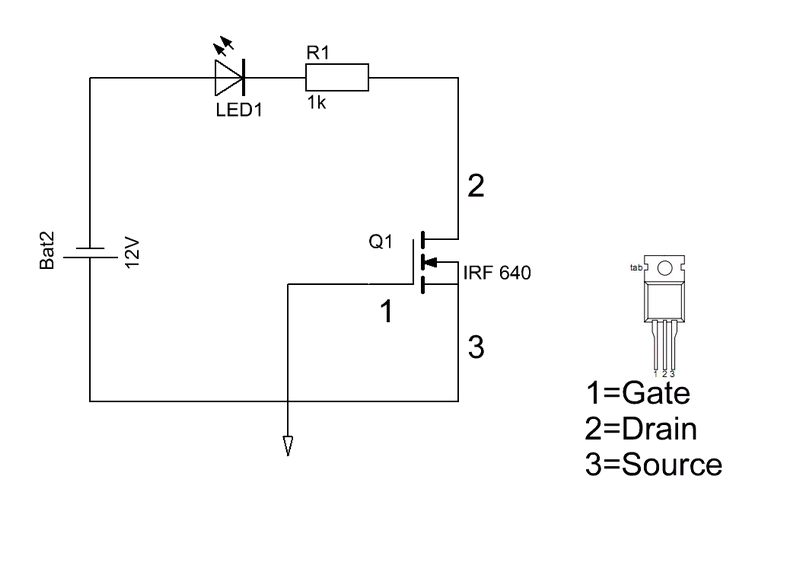

Ein Versuch mit einen   C-Mos Tranistor  aufgebaut brachte folgendes  Ergebnis:
Durch eine Verbindung des Pluspol der Batterie und des Gate-Eingang des Transistor durch meine Finger ließ sich die Led einschalten.
Beim herstellen einer Verbindung durch meine Finger mit dem Minus Pol der Batterie und Gate-Eingang ließ sich anschließend die Led wieder ausschalten.
