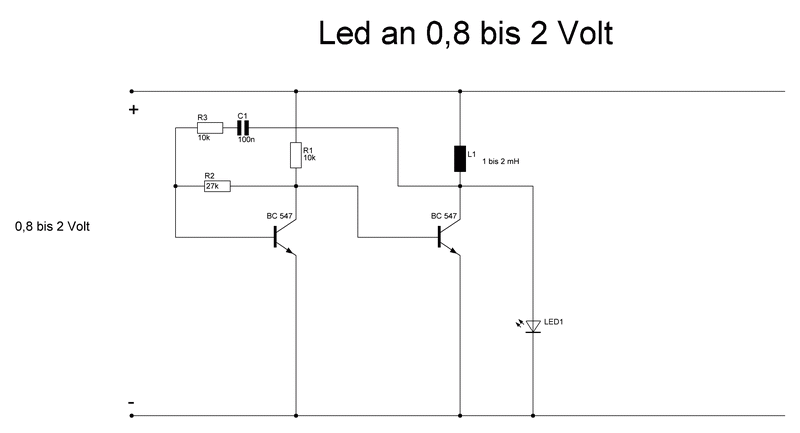

Step Up Wandler für Led |
||||||||||
Oft
möchte man Leuchtdioden an einer Spannung von weniger als die eigentlich von
Leuchtdioden benötigte Spannung anschließen, das geht ganz gut mit dem hier vorgestellten Wandler, der macht aus einer Spannung von 0,7 Volt bis ca. 8 Volt eine Spannung von über 2,4 Volt und die reicht um eine Leuchtdiode anzusteuern. Somit können auch weiße und blaue Leuchtdioden die höhere Spannungen benötigen als die von einer einzelnen Mignon Zelle zu Verfügung gestellten 1,2 V (Akku) oder 1,5 V (Batterie) an nur einer Mignonzelle betrieben werden. |
||||||||||
Die Schaltung arbeitet je nach Betriebsspannung mit einer Frequenz von ca. 50 KHz ( 0,8 Volt) bis 2 KHz ( 2 Volt) | ||||||||||

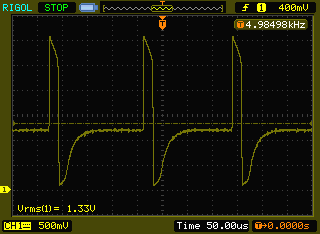

Bild 1 zeigt
das an der Leuchtdiode anliegende Signal bei einer Betriebsspannung von
1,2 Volt , mann erkennt deutlich die Spannungssprünge die bis über
3 Volt hoch gehen, aber genauso gehen sie auch runter bis fast 0 Volt. Der Mittelwert liegt bei etwa 1.2 Volt. Es lässt sich so nicht wirklich viel Leistung aus der Batterie ziehen, zu erkennen auch an der relativ schwachen Lichtausbeute ( 20 mA )der Led. |
||||||||||
Bild 1
|
||||||||||
Problem: |
||||||||||
Je nach Induktivität und Frequenz können sehr hohe Spannungen erzeugt werden. Allerdings bricht die Spannung auf die angelegte Eingangsspannung zusammen sobald sie belastet wird. Belastungen einer Leuchtdiode mit ca. 10 mA gehen noch, mehr ist aber nicht drin. Bei einer abgeänderten Schaltung (R1= 4,7k) bekomme ich folgende Werte |
||||||||||
|
||||||||||
