Gemeint ist ein Blitzgerät welches einen Blitz auslöst wenn zuvor ein anderen Blitz als Auslöser fungiert hat.
Ich versuche einen Tochterblitz herzustellen um bei einen Radargerät nicht fotografiert werden zu können.

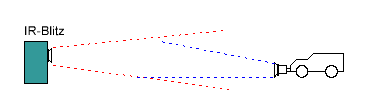

Es soll also ein vom Radargerät ausgesandter Blitz , einen Blitz im KFZ auslösen der wiederum zurück blitzt um die Fotokamera des Radargerätes zu blenden
und es damit zu verhindern das ein aussagekräftiges Foto
gemacht werden kann.
Natürlich blitzen moderne Blitzer mit Infrarot Blitze , aber auch die kann man erfassen und auch mit Infrarot zurück blitzen.

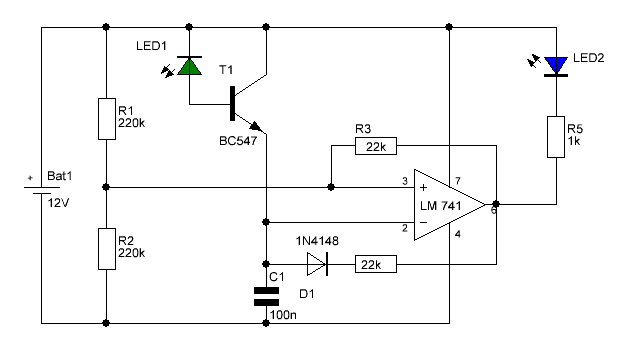

Mein erster Versuch ist es mit einer Leuchtdiode den Blitz zu erfassen um dann eine Led zum blitzen an zu regen.

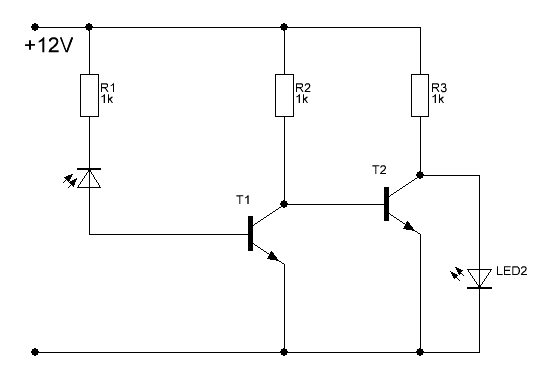

In der nächsten Schaltung wird der Versuch gestartet dies mit herkömmlichen Transistoren zu realisieren.

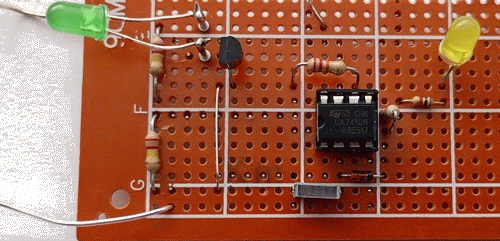

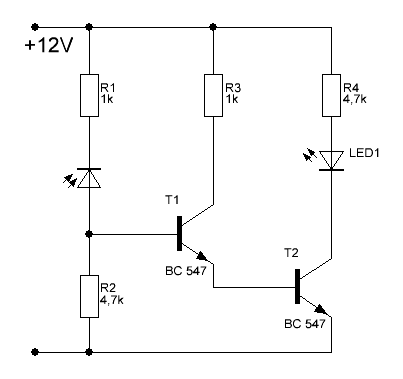

Hier ein Versuch mit einer anderen Schaltung,beim auftreffen eines Lichtstrahl auf die Fotodiode geht auch die Leuchtdiode kurz an.
Und auch mit dieser Schaltung funktioniert es recht gut.

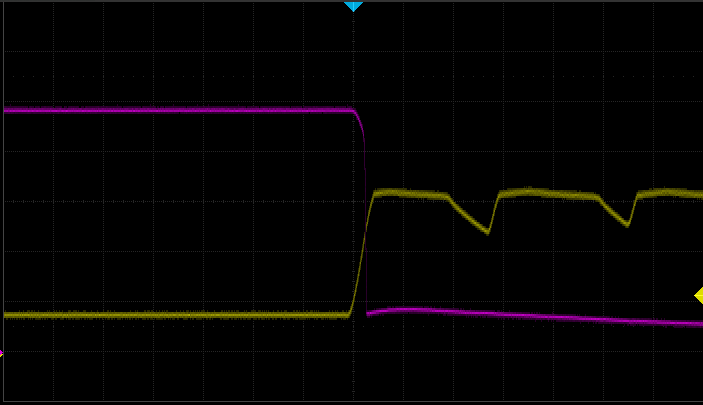

Das gelbe Signal ist die Ansteuerung an der Basis des 1. Transistor.also gibt den Trigger zum Aussenden eines Blitzes.
Das Lila Signal ist am Kollektor des 2. Transistor.
Zeigt also das aussenden des Blitzes an.

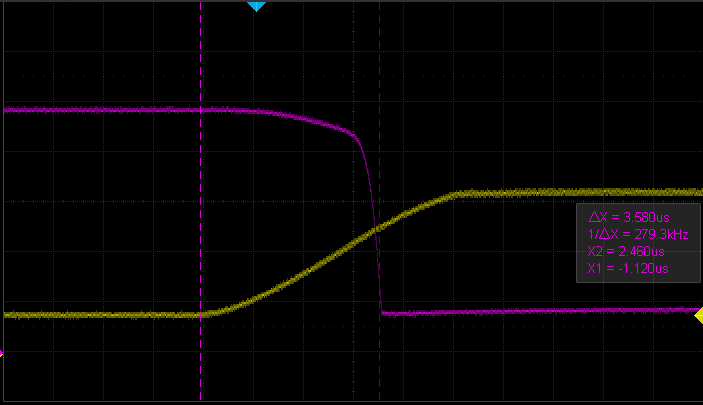

Eine Vergrößerung zeigt das die Laufzeitverzögerung ca 3,5 uSekunden beträgtAlso vom erfassen des Blitzes bis zum zurück senden des Blitzes.
Geht man davon aus der Fotoapparat des Radargerätes mit einer Belichtungszeit von 1/250 aus
ca 4 mSekunden dauert. reicht es zeitlich aus.

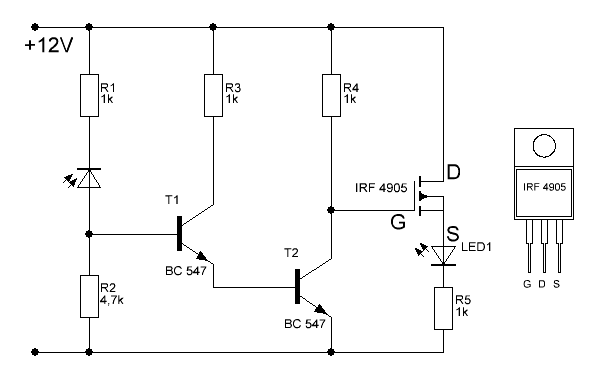

Ein
zusätzlicher MOS Transistor sorgt dafür das mit
einerextrem hohen Leistung geblitzt werden kann.

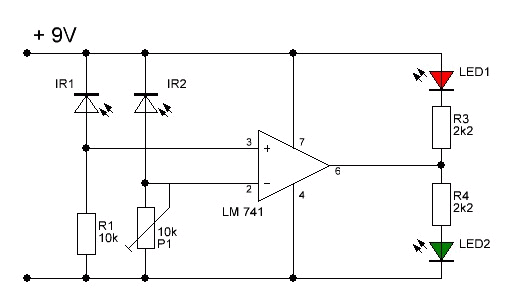

Eine verbesserte Schaltung mit einen Operationsverstärker,hier werden zwei Infrarot Empfänger Dioden verwendet.
Das Licht an beiden Dioden wird innerhalb des Operationsverstärker verglichen und am Ausgang die Leuchtdioden angesteuert.
Der Vorteil bei dieser Schaltung liegt daran das zwei gleiche Dioden Verwendung finden,
dadurch hat das Umgebungslicht keine Nachteilige Wirkung weil es immer auf beide Dioden gleichzeitig wirkt
und sich damit aufhebt.

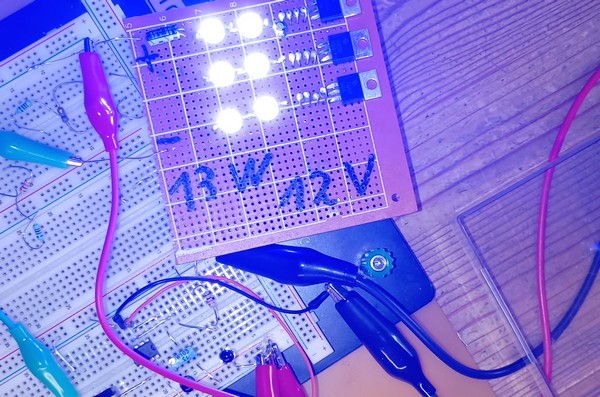

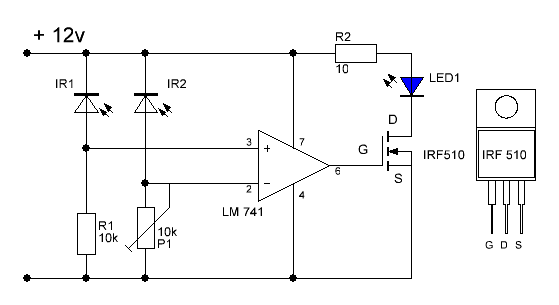

Und auch hier kann die Ausgangsleistung durch einen MOS Transistor erhöht werden.Hier im Plan wurde nur eine Led eingezeichnet , in der Praxis aber wurden mehre
Leuchtdioden mit insgesamt 9 Watt angeschlossen.
Die Leistung reicht aber nicht um wirkungsvoll ein Foto zu unterbinden, wie man im
nachfolgenden Foto erkennen kann.
Man sollte erwähnen das es sich um blaue Leds handelt.Aktualisiert 08.04.2024
