Transistortester

Grundlage dieser Schaltung ist ein Multivibrator, der nur Schwingen kann wenn zwei Transistoren wechselseitig Schalten, wenn wir davon ausgehen das der in der Schaltung eingebaute Transistor T1 funktioniert, kann der Rest auch nur funktionieren wenn der zu Testende Transistor auch ok ist. Die drei Anschlüsse eines Transistor entsprechen sechs Kombinationsmöglichkeiten für die Beschaltung, von denen nur eine die richtige ist. Die hier vorgestellte Schaltung gestattet eine schnelle und eindeutige Anschlußbestimmung, gleichzeitig wird noch die Funktion des Transistors überprüft.Der vorhandene Transistor T1 bildet mit dem zu prüfenden Transistor einen Multivibrator der nur schwingt und die Led zum blinken bringt wenn beide Transistoren funktionieren, und der Prüftransistor richtig angeschlossen ist.

Zum Anschluss des Prüftransistor befinden sich auf der linken Seite der Schaltung 5 Anschlüsse , durch entsprechenden Anschluss von drei nebeneinander angeordneten Anschlüssen , lässt sich dann die Beschaltung des jeweiligen Transistors feststellen und beim wechseln der Schalterstellung S1 ist es auch möglich die Polarität also NPN oder PNP festzustellen. Bei einwandfreien Transistor sollte die Led blinken. Auf der rechten Seite der Schaltung können wir auch Dioden prüfen. Ohne angeschlossener Diode oder Transistor leuchtet die Led 1 , die bei angeschlossener bei in der Schaltung angegebener Polung erlischt, und beim  umpolen wieder Leuchtet. Damit können wir eine Aussage darüber machen ob die Diode einen Kurzschluss hat, oder eine Unterbrechung.

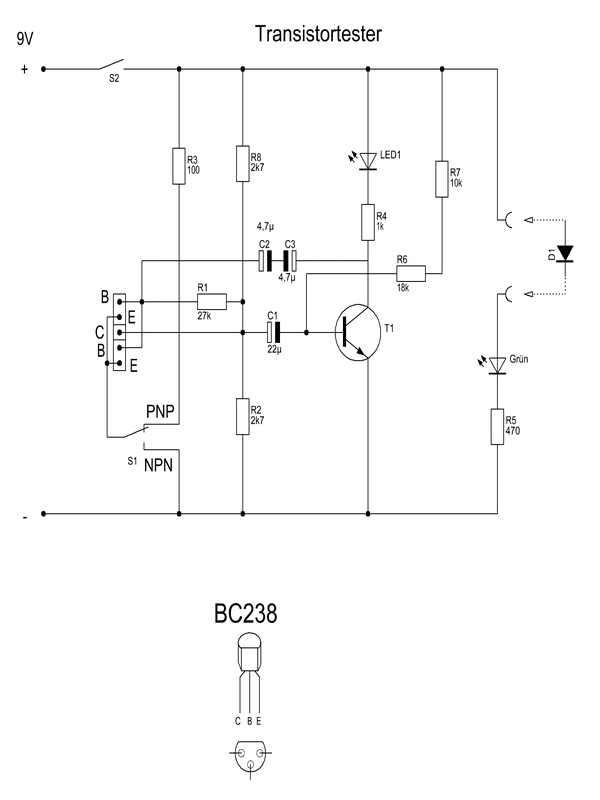

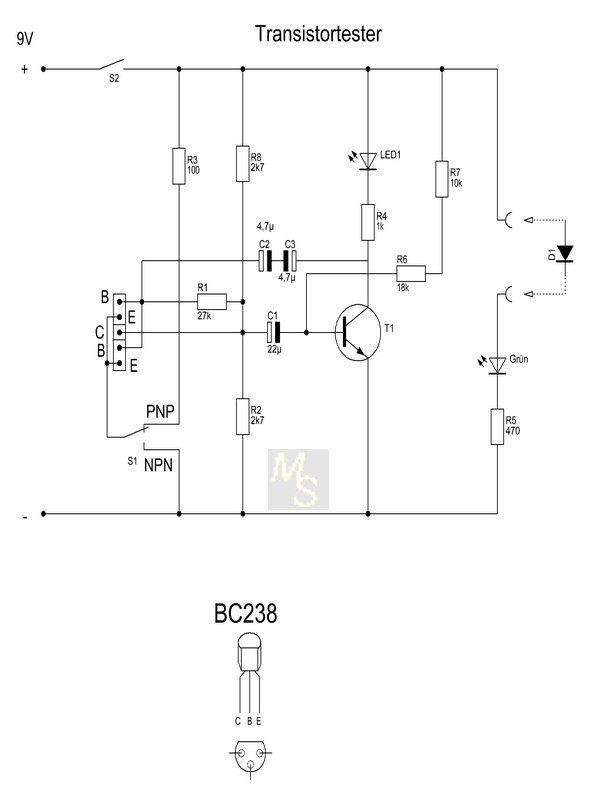

Schaltplan
