erstellt  08.09.2013

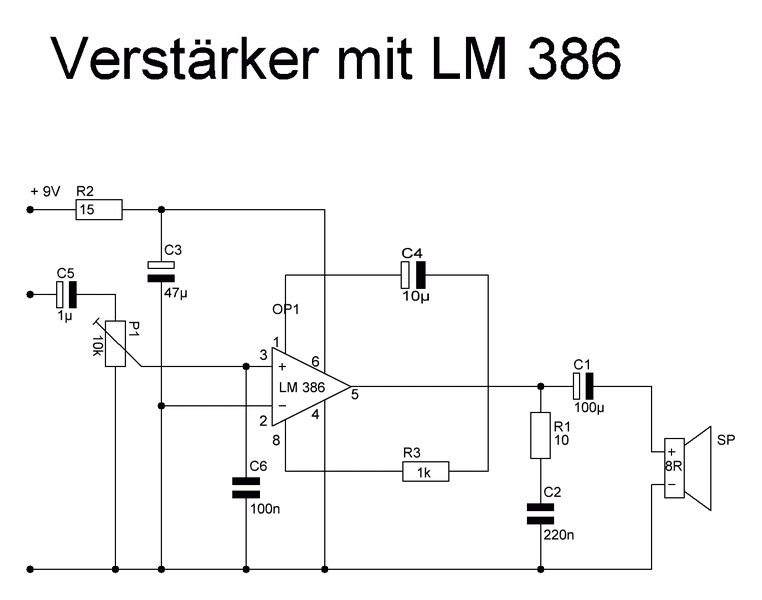

Verstärker für Batterie Betrieb
Kleiner Verstärker der mit wenig Bauteile und kleiner Spannung auskommt , außerdem ist der Ruhestrom gering was den Verstärker für den Batterie Betrieb prädestiniert.
Die Maximale Betriebsspannung beträgt 12 Volt.

Datenblatt
Funktion
Der Widerstand R2 (15 Ohm) soll Schwingneigungen verhindern die bei evtl.  unsauberer Leitungsführung beim Aufbau enstehen können und dient gleichzeitig als Sicherung bei evtl. Überlast, so das im Falle einer Überlastung der Widerstand durchbrennt und nicht das IC.
Der Widerstand R3 ( 1k) und der Elko C4 ( 10u) beeinflussen maßgeblich den Verstärkungsfaktor.Dabei bewirkt ein kleinerer Widerstand eine größere Verstärkung und umgekehrt.
aktualisiert 11.12.2016
