Ein Hall Geber ist ein Magnet empfindlicher Sensor.Eingesetzt werden solche Hall Sensoren zum Beispiel in Motoren um die Drehzahl zu ermitteln.
So auch in Kraftfahrzeuge als Ersatz für die früher eingesetzten Zündkontakte.
In der Regel haben diese Hall Sensoren drei Anschlüsse.Positive Betriebsspannung , GND und einen Digitalen Ausgang.
Außerdem enthalten diese Sensoren einen internen Schmitt Trigger
und einen Verstärker.
Die Funktion ist nun folgende:
Der Sensor reagiert auf magnetische Felder.
Dabei ist es in der Regel egal an welcher Seite des Sensor der Magnet seinen Einfluss ausübt.
Die eigentliche empfindliche Fläche liegt aber auf der Vorderseite, das ist die Seite auf der sich
auch die Beschriftung befindet.

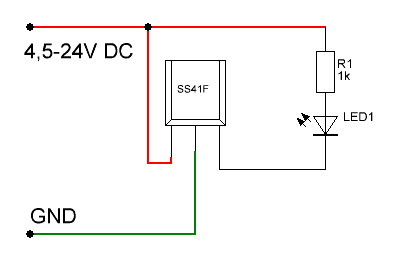

Die Spannungsversorgung beim Typ SS41F darf sich im Bereich 4,5 bis 24 Volt befinden.Bei Annäherung an einen Magneten und zwar beim Südpol leuchtet dann die Leuchtdiode
auf und bleibt auch leuchtend wenn man den Magneten wieder entfernt.
Erst bei Annäherung eines magnetischen Nordpol erlischt die Leuchtdiode wieder.
Möchte ich also beispielsweise die Drehzahl eines sich drehenden Objektes erfassen
benötige ich den Nord und den Südpol die sich jeweils am Sensor vorbei bewegen müssen.
