In der Elektrotechnik trifft das Beispielsweise zu wenn man darstellen möchte wie sich eine Diode in Abhängigkeit der
angeschlossenen Spannung verhält.
Als Beispiel einmal eine Kennlinie einer Diode .

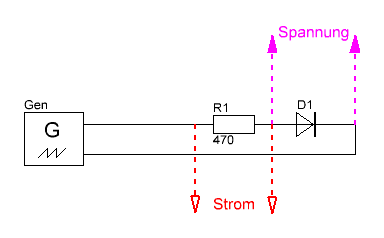

Ein Generator erzeugt ein stetig ansteigende Spannung.

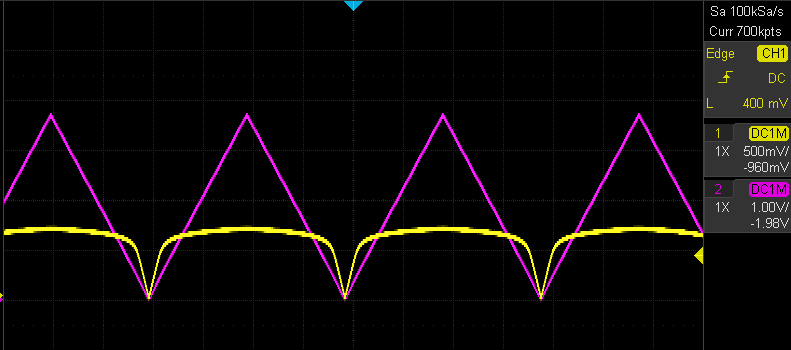

Mit dem Oszilloskop wird auf Kanal 2 ( lila) die an der Diode abfallende Spannung aufgezeichnet.
Gleichzeitig wird auf Kanal 1 der durch die Diode fließende Strom aufgezeichnet .
Die Spannung steigt langsavon etwa 0,6 Volt erreicht hat der Strom seinen höchstwert erreicht.
Obwohl die Spannung weiter steigt, bleibt der Strom in seiner Höhe annähernd konstant..
Bei der Diode handelt es sich um den Typ 1N4407
