erstellt 18.01.2011

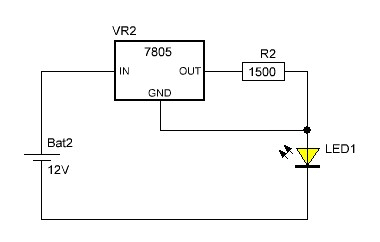

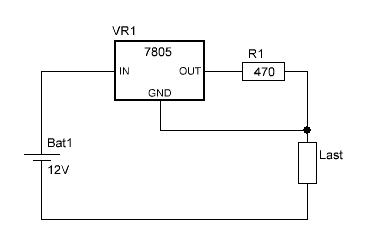

Konstantstromregelung

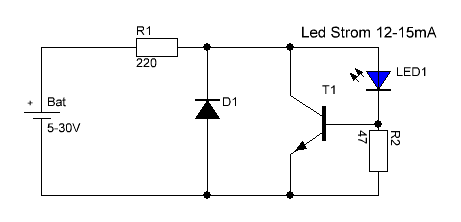

Variante 1

Hiermit wird der Stromfluss der Led in großen Spannungsbereich weitgehend konstant gehalten.
D1 dient nur als Verpolungsschutz und kann gegebenenfalls weg gelassen werden.
R1 begrenzt den Strom durch den Transistor um zu verhindern das der Transistor an seine Leistungsgrenze kommt.

Erhöht sich aus irgend einen Grund der Strom durch die Led 1 , sei es durch Schwankung der Betriebsspannung oder durch Erwärmung der Leuchtdiode,
erhöht sich auch der Strom durch R2.
Wenn der Strom an R2 sich erhöht geht damit auch eine Spannungserhöhung einher.
In Folge dieser erhöhten Spannung an R2 erhöht sich auch die Spannung der Basis-Emitter Strecke des Transistor wo durch dieser zu regelt.
Also der Widerstand der Kollektor -Emitter Strecker verringert sich , damit erhöht sich der Strom durch die Kollektor -Emitter Strecke .
Der nun erhöhte Strom durch den Transistor fehlt natürlich jetzt an der Led und verringert den Led Strom
.
Bauteile Berechnung:

R2 = Basis Emitter Sättigungs Spannung / Led Strom
R2 = 0,7V / 0,02 A
R2= 35 Ohm

R1 = (max. Batteriespannung -  Basis Emitter Sättigungsspannung  - Led Spannung) / (max Transistor Strom + Led Strom)
R1 = (30V - 0,7V - 1,85V ) / (100mA + 20mA)
R1 = ca. 228 Ohm
Folgende Werte sind zu erwarten

Bat/V
Led Strom/mA
5
12,63
7,5
18,00
10
18,85
15
19,49
20
19,84
25
20,06
30
20,23
Zu beachten ist das der Transistor für die Leistung von 0,254 Watt geschaffen ist .

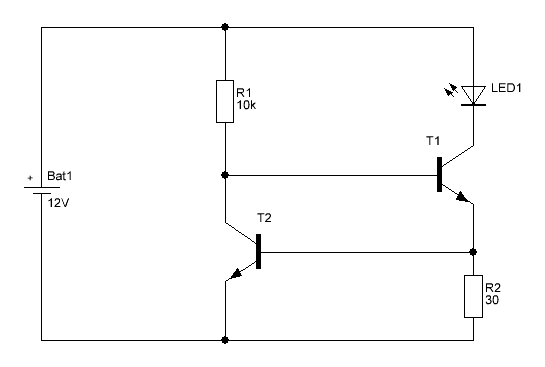

Variante 2

Bei dieser Variante der Stromkonstanthaltung funktioniert dies folgendermaßen:
Betrachtet man die Schaltung ausgehend vom Plus Pol der Batterie, so dann der Strom
durch den Widerstand R1 fließt und dann der Basis des Transistor T1 zugeführt wird.
Damit hat die Basis einen deutlich höhere Spannung als der Emitter von T1 und der Transistor leitet,
also die Strecke Kollektor-Emitter wird niederohmig.
Wenn der Transistor T1 also niederohmig ist leuchtet die Led und der Strom durch die Led wird nur
begrenzt durch den Emitter Widerstand R2.
Durch diesen Widerstand fließt aber nun Strom durch und damit fällt über den Widerstand auch ein Spannung ab.
Sobald diese Spannung aber ( je nach Transistor Typ von T2 ) ca, 0,6 Volt überschreitet, wird dadurch der Transistor
 T 2 leitend und legt damit die Basis von T1 auf Masse und sperrt den Transistor T1 .
Damit geht die Led 1 wieder aus.
Dadurch fällt auch der Strom über R2 weg und die Sperrung von T1 wird wieder aufgehoben,
Das ganze passiert aber nicht ruckartig sondern ist einer kontinuierlichen Regelung.
Den Strom durch die Leuchtdiode hat dadurch einen  nahezu gleichen Wert.
In der folgende Tabelle kann man den Strom entnehmen bei zugehöriger Betriebsspannung.

Betriebsspannung/Volt
Led Strom/ mA
3
16,5
4
17,6
5
18,2
6
18,5
7
18,8
8
19,0
9
19,1
10
19,3
11
19,4
12
19,5
13
19,6
14
19,7
15
19,8
20
20,1
Nun kann man in der Tabelle entnehmen das der Strom je nach Spannung nicht gleich ist,
das liegt an den Bauteilen die je nach duchflossenen Strom sich erwärmen und dadurch ihre
Eigenschaften etwas verändern.


Wie berechnet man die Bauteile ?
Der Widerstand R1 berechnet sich nach dem erforderlichen Strom durch die Leuchtdiode und nach dem Verstärkungsfaktor
des Transistor.
Der Verstärkungsfaktor wird mit hFE angegeben und kann dem Datenblatt entnommen werden.

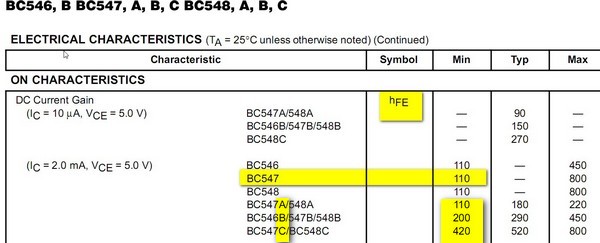

Als Beispiel einen Auszug aus dem Datenblatt vom Transistor  BC 547 .


Dort ist der Verstärkungsfaktor mit minimal 110 angegeben.
Bei einen durch die Leuchtdiode geforderten Strom von 20mA teilt man den Strom durch den Verstärkungsfaktor von 110
und kommt auf 0,18mA.
Diese 0,18mA müssen in die Basis von T1 fließen.

Der Widerstand R1 :
Die maximale Betriebsspannung minus Basis-Emitter Spannung von T1 geteilt durch Basisstrom von T1.
Also ca.  (20 Volt - 0,6V)  / 0,18mA
= ca. 11 kOhm
Dieser Wert ist der minimale benötigte Wert.

In der Schaltung wurden aber 100 kOhm angegeben weil die Transistoren außer der Typenbezeichnung auch
noch einen Code aufgedruckt haben.
Dieser Code wird in Form von Buchstaben A,B oder C auf dem Transistor Gehäuse aufgedruckt und zeigt
einen höheren Stromverstärkungsfaktor.
Das kann man ebenso dem Datenblatt entnehmen.

Nimmt man einen Transistor mit der Bezeichnung BC 547 C
so liegt der Widerstand bei 412 kOhm
Je nach Transistor schwanken die Werte also.
