Quarz
Wie kann man die Frequenz eines Quarzes feststellen, wenn die Beschriftung nicht mehr zu entziffern ist ?
Die Resonanzfrequenz eines Quarz kann man folgender maßen feststellen.
Voraussetzung ist ein Sinusgenerator und ein Oszilloskop.

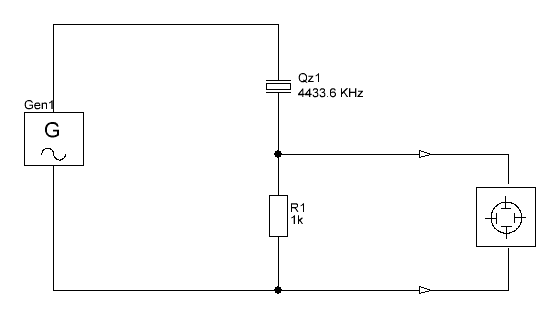

An einer  Reihenschaltung aus Quarz und einen Widerstand wird ein Signal angelegt, gleichzeitig wird über den Widerstand
das Signal gemessen.
Dann wird das angelegte Sinus-Signal von etwa 1 Volt langsam von Null Herz an erhöht,wenn das gemessene Signal am
Oszilloskop dann seine höchste Spannung erreicht ist die Resonanzfrequenz des Quarzes erreicht.
Bei der Messung eines Quarzes mit der Aufschrift 4433.6 wurde die höchste Spannung bei genau 4431 Herz erreicht.
Bei genau dieser Spannung hat der Quarz seinen kleinsten Wechselstrom Widerstand erreicht, somit fließt ein höchstmöglicher
Strom durch den Quarz sowie natürlich auch durch den Widerstand.
Dieser Strom lässt dann am Widerstand die höchstmögliche Spannung abfallen.

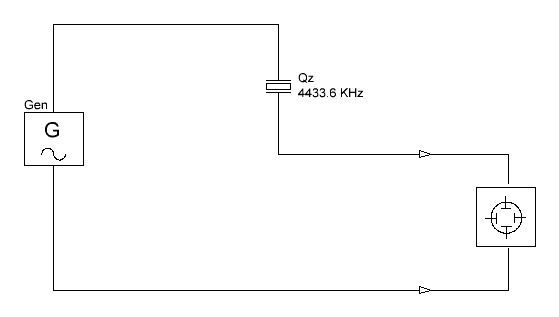

Je nach Frequenz und Oszilloskop funktioniert es auch mit dieser Anordnung.
Möglicherweise sollte dann ein 10:1 Tastkopf verwendet werden.
