Spannungsregler 78XX
Um
eine Stabile Spannung zu erzeugen eignet sich Spannungsregler vom
Typ 78XX ( 7805-7806-7808-7810-7812-7815 usw.).
Die Typenbezeichnung
setzt sich folgendermaßen zusammen:
Die ersten beiden Zahlen hier die
78 bedeutet "Positiver Spannungsregler" , es gibt auch die Bezeichnung 79 für" Negativ Regler".
Die letzten beiden Zahlen geben die
Ausgangsspannung an , zum
Beispiel 7805 gibt an das es sich um einen Positiv Regler handelt mit einer festen Ausgangsspannung von 5 Volt.
Positiv-Regler
bedeutet das die Positive Spannung geregelt wird, also der Regler sitzt
in der Plus-Leitung,
demzufolge sitzt der Negativ-Regler in der Minus- Leitung.
Negativ Regler werden in der Hauptsache benutzt in Schaltungen bei den Zwei Spannung nötig sind.
Das ist zum Beispiel bei den meisten Operationsverstärker der Fall.
Der Positive Regler wird in der Plus Leitung und der Negative in der Minus Leitung gesetzt.
Aber in ca. 90 % der Anwendungen benutzt man nur den Positiven Regler.
Diese Regler gibt es auch von anderen Firmen unter etwas anderen Bezeichnungen
Merkmale
des Reglers sind in der Hauptsache der Übertemperaturschutz und
der Kurzschlussschutz.
Die Strombelastbarkeit liegt bei geeigneter
Kühlung bei 1 Ampere
Spannungsregler 78XX mit Konstanter Ausgangsspannug (Datenblatt)
Um
eine stabile Spannung zu erzeugen eignet sich ein Spannungsregler vom
Typ 78XX ( 7805-7806-7808-7810-7812-7815 usw).
Die Typenbezeichnung
setzt sich folgendermaßen zusammen:
Die ersten beiden Zahlen hier die
78 bedeutet, Positiver Spannungsregler , es gibt auch die Bezeichnung
79 für Negativ Regler.
Die letzten beiden Zahlen geben die
Ausgangsspannung an , in unserem Fall 5 Volt.
Positiv-Regler bedeutet
das die Positive Spannung geregelt wird, also der Regler sitzt in der
Plusleitung,
demzufolge gibt es auch Negativ Regler die dann in der Minus Leitung sitzen.
Diesen Regler gibt es auch von anderen Firmen unter etwas anderen Bezeichnungen
Merkmale des Reglers sind in der Hauptsache der
Übertemperaturschutz und der Kurzschlussschutz und die in weitem
Umfang konstante Spannung.
Die Strombelastbarkeit liegt bei geeigneter
Kühlung bei 1 Ampere.
Damit diese Regler ihre Regeleigenschaften
ausüben können muss die Eingangsspannung um mindestens 2 Volt größer sein als
die geforderte Ausgangsspannung.

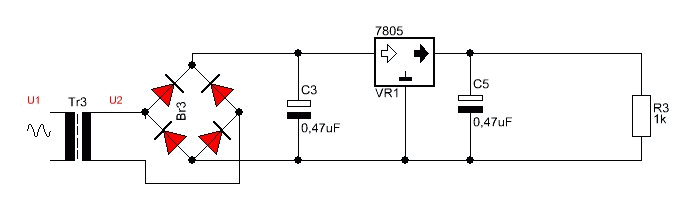

Zu den Spannungsverhältnissen
Beispiel:
U2 Trafoausgang hat eine Effektive Spannung von 10 Volt ( Also
gemessene Wechselspannung mit Vielfachmessgerät (Multimeter)) ,
dann haben wir am ersten Elko C3 eine Gleichspannung von
10 X (Wurzel aus 2) also 10 X 1,4 = 14,1 Volt.
Davon ziehen wir noch 2 mal die Dioden Durchlassspannung von ca 0, 6 Volt ab also 14,1 - 1,2 Volt = 12,9 Volt.
Somit sollten am Elko C3 12,9 Volt gemessen werden.
Am Elko C5 sollten wir dann 5 Volt messen.

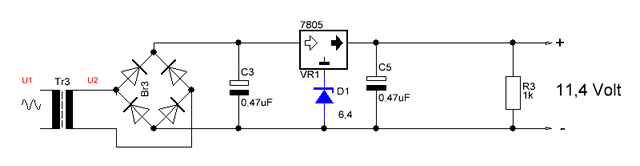

Werden aber Spannungen benötigt die zwischen diesen Werte liegen kann man sich dadurch behelfen das in der Masse Leitung
eine Zenerdiode eingesetzt wird, dadurch wird die Ausgangsspannung um den Betrag des Zener Wert herauf gesetzt.
Also bei einer Zener Diode von 6,4 Volt erhält man einen Ausgangswert von 5 + 6,4 also 11,4 Volt.

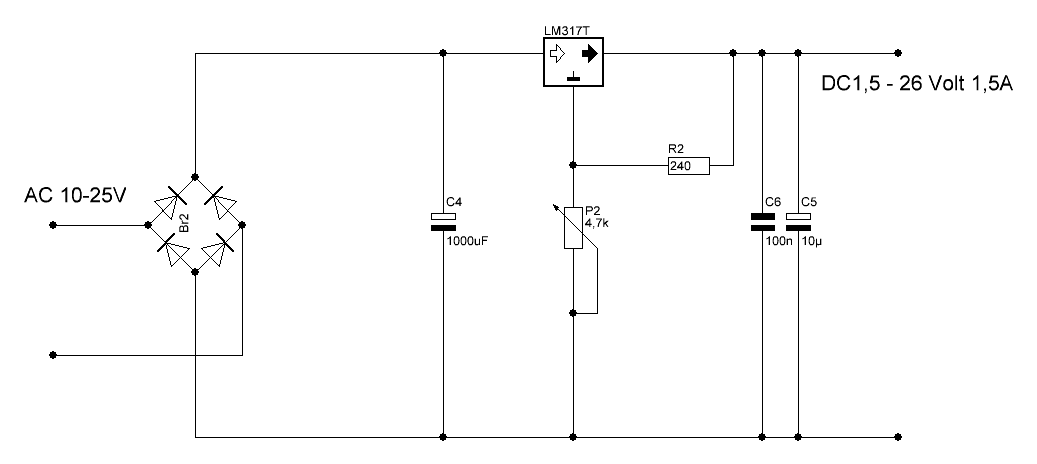

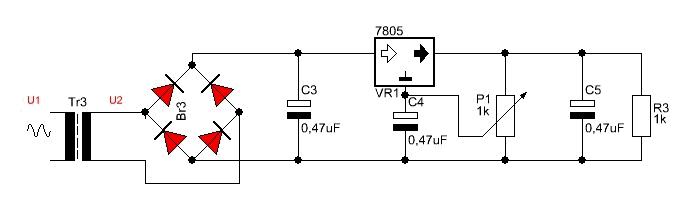

eine Variable Spannung zu erzeugen.

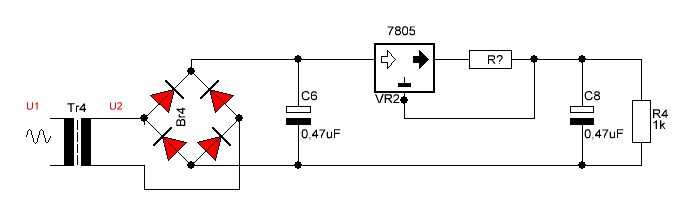

Der Widerstand lässt sich leicht errechnen.
Die Spannung des Reglers hier mit 5 Volt angegeben durch den erforderlichen Strom.
Benötigt man beispielsweise einen Strom von maximal 100 mA, so nimmt man die 5 Volt vom Regler durch 0,1 Ampere ,
ergibt einen Widerstand von 50 Ohm.
Auszug aus dem Datenblatt mit der Angabe über den Stromverbrauchim Ruhezustand , also ohne Verbraucher.
und Ausgang
herrschen muss damit der Regler zufriedenstellend arbeiteten kann.
Hier angegeben mit 2 Volt.
In der Regel funktioniert dieser Regler ohne weitere Bauteile und ist damit sehr Anwender freundlich.
In der Praxis sollte man aber je nach Anwendung jeweils eine Kondensator am Eingang sowie am Ausgang vorsehen.
Ein weiterer Vorteil ist der interne Temperatur Überlastschutz, und der Schutz vor einen Kurzschluss, sogar ein verpolen
des Bauteil hinterlässt meist keinen Schaden.
Aber Achtung sollte der Regler überlastet werden, schaltet er zwar ab, aber nicht zu voller Gänze. sondern es fließt dann noch ein Reststrom
der weiterhin den Regler erhitzt.
Wie lange er das bei hält ohne an Überhitzung zu sterben habe ich nicht getestet.
Ein Nachteil dieser Linearen Spannungs Regler besteht aus der Notwendigkeit das die Überflüssige Energie
bei der Regelung zwischen Ein und Ausgang einfach in Form von Wärme verloren geht.
