Das Schaltzeichen zeigt demnach einen Widerstand mit dem Symbol einer Kennlinie und der BezeichnungVDR für "Voltage Depentend Resistor" was soviel bedeutet wie "Spannungsabhängiger Widerstand".
Oft werden sie auch als MOV bezeichnet dabei steht MOV für Metal oxide Varistor.
Diese Widerstände benutzt man häufig als Überspannungsschutz,Überspannungsbegrenzung und Spannungsstabilisierung
weil sie die Eigenschaft besitzen ihren im Normalfall sehr großen Widerstand
meist im Megaohm Bereich, innerhalb von Nanosekunden in einen sehr kleinen Widerstand zu wechseln.
Dieser Wechsel findet fast schlagartig statt wenn die angegebene Nennspannung überschritten wird.
Diese Nennspannung ist in der Regel auf dem Bauteil aufgedruckt, weil die Hersteller das aber nicht immer eindeutig gestalten.
ist es also besser wenn man das passende Datenblatt zu Rate zieht.

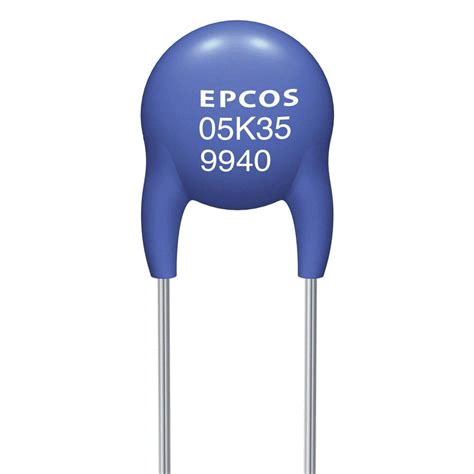

Oft werden die VDR in blau gehalten und sind dadurch leicht zu erkennen.Es gibt für diese Farbe aber keine Norm ,also sollte mann sich nicht darauf verlassen.
Die Spannung (Break Down Voltage) ab der dieser hochohmige Widerstand in einen
niederohmigen übergeht ist meistens auf dem Bauteil vermerkt mit z. Beispiel der Kennung
K35, für 35 Volt.
Das "K" steht in diesen Fall für 10% Spannungs-Toleranz.

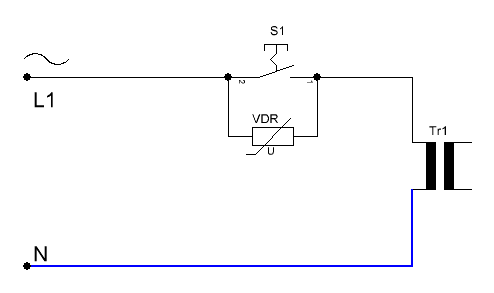

Als Überspannungsschutz beim abschalten Induktiver oder
auch Kapazitiver Lasten.
Der Schalter wird damit durch Spannungsspitzen geschützt,
dadurch erreicht man innerhalb des Schalter eine geringere
Funkenbildung und damit eine geringer Belastung und weniger
Verschleiß.

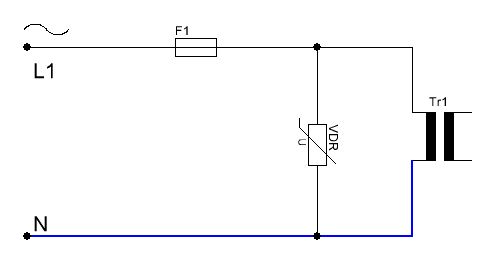

Oder als Überspannungsschutz, es wird die beim abschaltendes Transformator entstehende Induktionsspannung kurz
geschlossen.
Unter anderem werden diese Bauteile oft in Steckerleisten
als Überspannungsschutz verwendet.
Oder auch in Starthilfe Kabel für PKW's um Spannungsspitzen
die beim anklemmen der Kabel an der Batterie auftreten
können zu eliminieren.

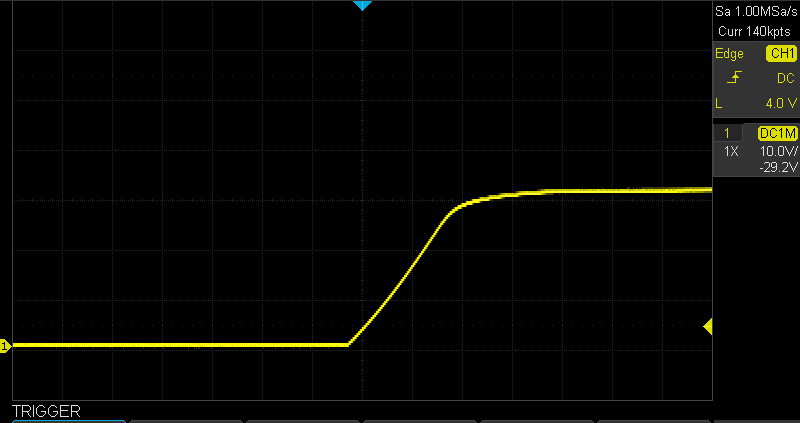

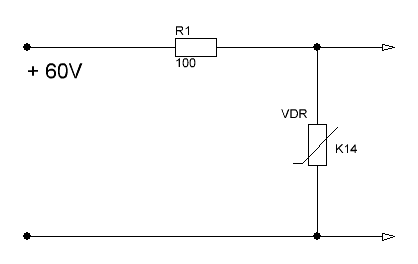

Als Beispiel die Kennlinie eines VDR mit der Bezeichnung K14Die Spannung über den VDR läuft hoch bis etwas über 30 Volt und bleibt dann gleich.
Der große Vorteil eines VDR oder MOV ist der mögliche Einsatz im Gleich- sowie auch
im Wechselspannungs Bereich.
Es gibt diese Bauteile mit Spannungen im Bereich von ca 11 bis 1000 Volt.
Der hier Sichtbare Spannungsunterschied von K14 also 14 V zu ca. 32 Volt ergibt sich aus der Tatsache
das diese Bauteile für Wechselspannung gekennzeichnet
sind, und eine Wechselspannung von 14 Volt ist
gleichbedeutend mit einer Gleichspannung von
14* 1,414= 20Volt.
Es bleibt dann immer noch eine Differenz von 12 Volt.
Dafür hab ich auch keine Erklärung ??
