Widerstände
Was sind PullDown Widerstände ?
SMD Widerstand Code
Internationale Widerstand Normenreihe
VDR ( Spannungsabhängiger Widerstand)
Temperaturabhängige Widerstände ( NTC und PTC)
Eigenschaften
Material
 Negativ
 Positiv
Metallschichtwiderstand
 teuer-
temperaturstabil - eng toleriert
Kohleschichtwiderstand
im großen Leistungsbereich zu bekommen -  billig
Drahtwiderstand
 gibt es meist erst ab 2 Watt - Induktionswirkung weil gewickelt
 können hach belastet werden

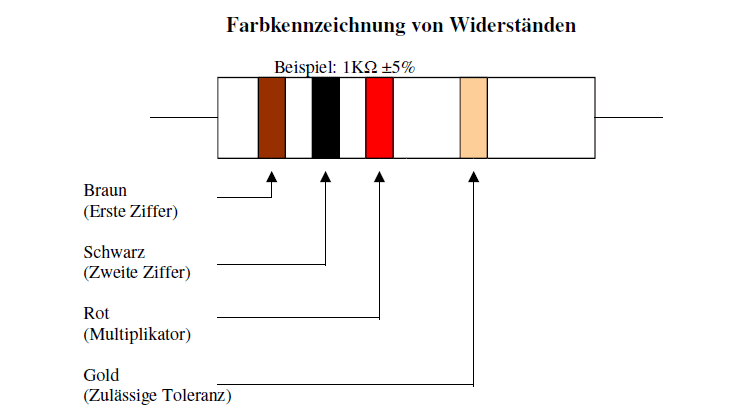

Farbzuordnung für Kohleschichtwiderstände & Kondensatoren

Farbe

1. Ring

2. Ring

3. Ring

4. Ring (Toleranz)
Schwarz - 0 x100
Braun 1 1 x101 1%
Rot 2 2 x102 2%
Orange 3 3 x103
Gelb 4 4 x104
Grün 5 5 x105 0,5%
Blau 6 6 x106 0,25%
Lila 7 7 x107 0,1%
Grau 8 8 x108
Weiss 9 9 x109
Gold - - x10-1 5%
Silber - - x10-2 10%
Ohne - - - 20%
Farbzuordnung für Metallschichtwiderstände

Farbe

1. Ring

 2. Ring

3. Ring

4. Ring

5. Ring (Toleranz)
Schwarz - - 0 x100
Braun 1 1 1 x101 1%
Rot 2 2 2 x102 2%
Orange 3 3 3 x103
Gelb 4 4 4 x104
Grün 5 5 5 x105 0,5%
Blau 6 6 6 x106 0,25%
Lila 7 7 7 x107 0,1%
Grau 8 8 8 x108
Weiss 9 9 9 x109
Gold - - - x10-1 5%
Silber - - - x10-2 10%
Ohne - - - - 20%

Internationale Widerstand Normenreihe
+_20%
 +_20% +_10% +_5% +_2% +_1%
E3
E6
E12
 E24
 E48
 E96
1,0 1,0 1,0 1,0 1,00 1,00
1,02
1,05 1,05
1,07
1,1 1,10 1,10
1,13
1,15 1,15
1,18
1,2 1,2 1,21 1,21
1,24
1,27 1,27
1,30
1,3 1,33 1,33
1,37
1,40 1,40
1,43
1,5 1,5 1,5 1,47 1,47
1,50
1,54 1,54
1,58
1,6 1,62 1,62
1,65
1,69 1,69
1,74
1,8 1,8 1,78 1,78
1,82
1,87 1,87
1,91
2,0 1,96 1,96
2,00
2,05 2,05
2,10
2,2 2,2 2,2 2,2 2,15 2,15
2,21
2,26 2,26
2,32
2,4 2,37 2,37
2,43
2,49 2,49
2,55
2,7 2,7 2,61 2,61
2,67
2,74 2,74
2,80
3,0 2,87 2,87
2,94
3,01 3,01
3,09
3,3 3,3 3,3 3,16 3,16
3,24
3,32 3,32
3,40
3,6 3,48 3,48
3,57
3,65 3,65
3,74
3,9 3,9 3,83 3,83
3,92
4,02 4,02
4,12
4,3 4,22 4,22
4,32
4,42 4,42
4,53
4,7 4,7 4,7 4,7 4,64 4,64
4,75
4,87 4,87
4,99
5,1 5,11 5,11
5,23
5,36 5,36
5,49
5,6 5,6 5,62 5,62
5,76
5,90 5,90
6,04
6,2 6,19 6,19
6,34
6,49 6,49
6,65
6,8 6,8 6,8 6,81 6,81
6,98
7,15 7,15
7,32
7,5 7,50 7,50
7,68
7,87 7,87
8,06
8,2 8,2 8,25 8,25
8,45
8,66 8,66
8,87
9,1 9,09 9,09
9,31
9,53 9,53
9,76



PullDown /PullUp Widerstände
Grundsätzlich sind PullDown oder auch PullUp Widerstände zuständig für die Sicherstellung von genau definierten Spannungszuständen.
Genau definierte Spannungszustände benötigt man Grundsätzlich in der Digitaltechnik aber auch beim Mikrocontroller usw.

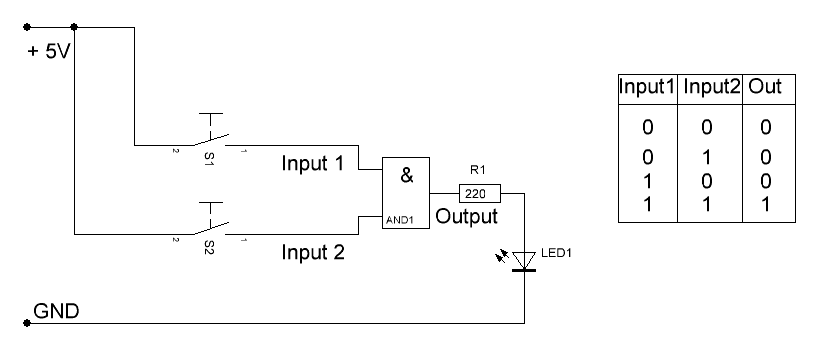

Abgebildet ist hier ein Digital Gatter aus der Digitaltechnik, es handelt sich um ein sogenannte "UND" Glied.
Die Funktion dieses Digital Gatter ist folgende:
Der Ausgang ist nur Positiv "High" wenn auch beide Eingänge "High" Pegel aufweisen.
Wenn aber wie dargestellt beide Schalter geöffnet sind, weisen die Eingänge keinen genau definierten Pegel auf,sie schweben also in der
Luft und so ist es möglich das durch Statische Aufladung , Funkwellen usw, die Eingänge Werte zwischen null und fünf Volt annehmen
können und so der Ausgang willkürlich die Led ein oder aus schaltet.


Um diese zu verhindern legt man die Eingänge mittels PullUp Widerstände auf genau definierten Pegel ,nämlich auf GND.
Damit ist die Leuchtdiode sicher ausgeschaltet.
Erst durch schalten beider Schalter schaltet sich dann die Leuchtdiode ein.
Natürlich fließt durch diese Widerstände ein Strom der nicht unbedingt erwünscht ist wenn die Schalter geschlossen sind.
Deshalb sollten die Widerstände möglichst groß sein um die Verluste gering zu halten.
Sie sollten aber auch nicht zu groß sein weil je nach Eingangsempfindlichkeit des Digitalen Baustein dieser Widerstand dann
wirkungslos werden kann.
In der Regel liegen diese Widerstände so zwischen 10K und 1 MOhm
Genau so gibt es die umgekehrte Situation, so das Widerstände die Eingänge nicht auf Masse legen sondern auf Plus der
Versorgungsspannung, dann spricht man von nicht von PullUp sondern von PullDown Widerstände.
SMD Widerstand Code
SMD Widerstände haben als Aufschrift im Allgemeinen einen Code


wozu man den dazugehörigen Widerstands-Wert der folgenden Tabelle
entnehmen kann.
Demnach hat der Code 60 den Wert von 412 und der Buchstabe Z gibt den Multiplikator von 0,001 an.
Also 412 mal 0,001 = 0,412 Ohm .
Oder ein anderes Beispiel, die Kennzeichnung 26C wäre dann 282 mal 100 = 18,2 KOhm.
Code
 Wert
 Code
 Wert
 Code
 Wert
 Code
 Wert
 Code
 Wert
 Code
 Wert
01
 100
 17
 147
 33
 215
 49
 316
 65
 464
 81
 681
02
 102
 18
 150
 34
 221
 50
 324
 66
 475
 82
 698
03
 105
 19
 154
 35
 226
 51
 332
 67
 487
 83
 715
04
 107
 20
 158
 36
 232
 52
 340
 68
 499
 84
 732
05
 110
 21
 162
 37
 237
 53
 348
 69
 511
 85
 750
06
 113
 22
 165
 38
 243
 54
 357
 70
 523
 86
 768
07
 115
 23
 169
 39
 249
 55
 365
 71
 536
 87
 787
08
 118
 24
 174
 40
 255
 56
 374
 72
 549
 88
 806
09
 121
 25
 178
 41
 261
 57
 383
 73
 562
 89
 825
10
 124
 26
 182
 42
 267
 58
 392
 74
 576
 90
 845
11
 127
 27
 187
 43
 274
 59
 402
 75
 590
 91
 866
12
 130
 28
 191
 44
 280
 60
 412
 76
 604
 92
 887
13
 133
 29
 196
 45
 287
 61
 422
 77
 619
 93
 909
14
 137
 30
 200
 46
 294
 62
 432
 78
 634
 94
 931
15
 140
 31
 205
 47
 301
 63
 442
 79
 649
 95
 953
16
 143
 32
 210
 48
 309
 64
 453
 80
 665
 96
 976

Buchstabe
 Multiplikator
Z
 x 0,001
Y/R
 x 0,01
X/S
 x 0,1
A
 x 1
B/H
 x 10
C
 x 100
D
 x 1000
E
 x 10000
F
 x 100000

Viele SMD Widerstände besitzen als Code nur vier Zahlen ohne eine abschließende Ziffer dahinter.

Dieser Code wird dann wie folgt entschlüsselt:
Der 1 bis dritte Wert gibt den Widerstandswert von 100 an, und der vierte Wert den Multiplikator
von 1.

100 mal 1 = 100 Ohm.

1.Wert
 2.Wert
 3.Wert
 4.Wert
 Multiplikator
0
 0
 0
 0
 1
1
 1
 1
 1
 10
2
 2
 2
 2
 100
3
 3
 3
 3
 1000
4
 4
 4
 4
 10000
5
 5
 5
 5
 100000
6
 6
 6
 6
 1000000
7
 7
 7

8
 8
 8

9
 9
 9


Oder aber auch mit drei stelligen Code ohne einen abschließenden Buchstabe.


 Der erste Wert ist 2, der zweite Wert ist 4, und der dritte Wert 0 gibt den Multiplikator von 1 an.
Dem zu Folge hat man einen Widerstand von 24 Ohm.
Die aufgedruckter Zahl von 101 würde beispielsweise den Wert von 100 Ohm entsprechen.
Und die Zahl 183 würde 18 KOhm bedeuten.
Wert1
 		Wert2
 		Wert3
 		Multiplikator
0
 0
 0
 * 1
1
 1
 1
 * 10
2
 2
 2
 * 100
3
 3
 3
 * 1000
4
 4
 4
 * 10 000
5
 5
 5
 * 100 000
6
 6
 6
 * 1000 000
7
 7
 7
8
 8
 8
9
 9
 9

Dann gibt es noch die Bezeichnung indem einer Zahl der Buchstabe "R" vorangestellt ist.
Dabei steht das "R" für ein Komma oder besser für ein Null, Komma.
R56 sind dann gleich 0,56 Ohm.
Manchmal steht das "R" aber auch in der Mitte einiger Zahlen.
Dabei ist das "R" dann gleichbedeutend mit einem  Komma.
47R5 sind dann gleich 47,5 Ohm.
VDR Widerstand

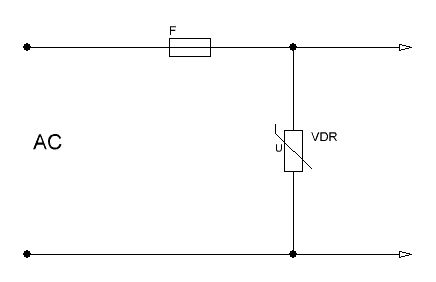

Ein VDR ist ein Spannungsabhängiger Widerstand, diese Widerstände sind in der Regel sehr hochohmig und werden
ab einer bestimmten Durchbruch Spannung schlagartig niederohmig.
Man setzt sie häufig als Überspannungsschutz ein.

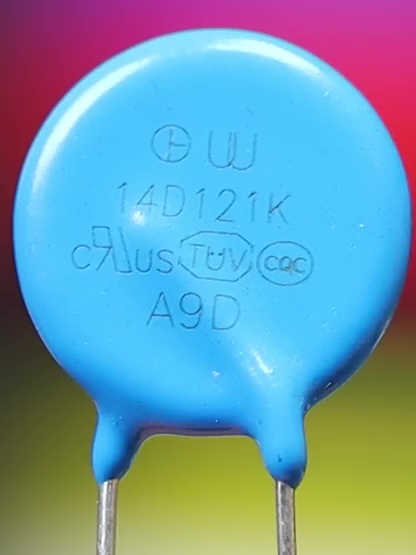

Die aufgedruckte Bezeichnung 14D121K bedeutet:
14 gibt den Durchmesser an
D steht für Disk , also die Bauform in Form einer Scheibe
121 setzt sich zusammen aus dem Spannungswert 12 und den dazugehörigen Multiplikator
dabei steht 1 für den Multiplikator 10.
Also 12 mal 10 sind 120 Volt Durchbruchspannung.
K  gibt die Toleranz von +- 10% an .

Wert
Multiplikator
 Toleranz
1
 10
 K=+- 10%
2
 100


NTC- PTC
NTC und PTC sind Temperaturabhängige Widerstände.
NTC ist ein sogenannter Heißleiter, der Widerstand wird bei steigender Temperatur immer kleiner ( NTC = Negativer Temperatur Coefficent)

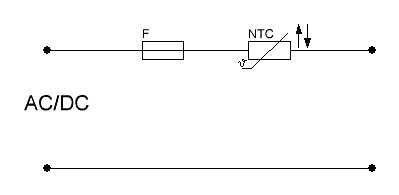

 Einsatz findet ein NTC (Heißleiter )zum Beispiel als Temperatur Fühler , oder auch als Einschaltstrom Begrenzer.
Im kalten Zustand leitet dieser Widerstand schlecht ,dadurch fließt nur ein geringer Strom.
Der NTC besitzt im Augenblick des einschalten einen hohen Widerstand,
dadurch wird der Strom gering gehalten erwärmt aber gering den Widerstand
dessen Ohmscher Wert sich darauf hin verringert und einen höheren Strom fließen lässt.

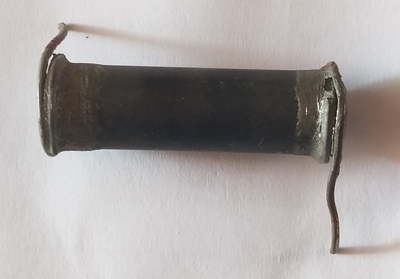

NTC
Beim PTC (Positiver Temperatur Coefficent) ist es genau umgekehrt.
Der PTC nennt man auch Kaltleiter, also mit steigender Temperatur wird sein Widerstand immer größer
Das gleiche verhalten kann man an einer Glühlampe feststellen.


Aktualisiert 01.05.2023
