Hochspannungsgenerator

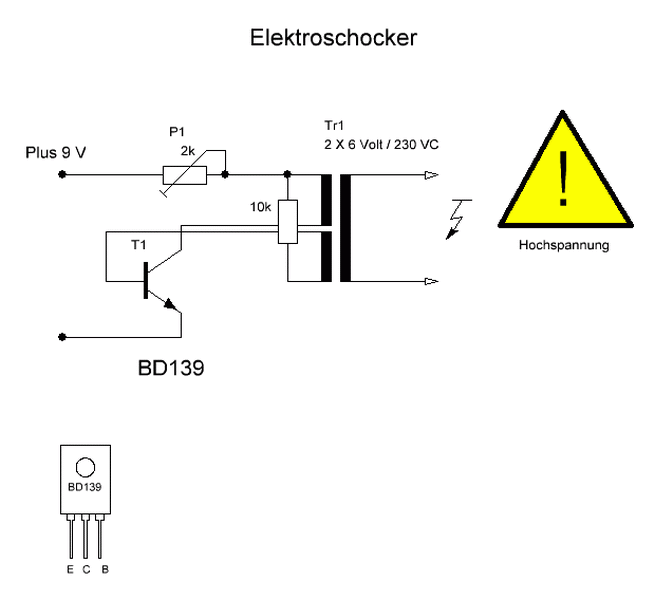

Dieser kleine Elektroschocker funktioniert noch bei einer Spannung von 3,5 Volt, mit den Werten von P1 muss ein wenig gespielt werden um die maximale Spannung zu erhalten.
Der Trafo ist ein kleiner Print Trafo mit 1,8VA



Um zu sehen ob eine Hochspannung erzeugt wird schließe ich am Ausgang eine kleine Blitzröhre oder eine kleine Leuchtstoffröhre an,
dann hat man gleich ein sichtbares Ergebnis und zerstört nicht seine Messgeräte, weil die meisten Messgeräte selten mehr als 1000 Volt verkraften können.
Der Nachteil dieser Schaltung liegt an der Stromaufnahme die auch ohne Belastung relativ hoch ist.

Widerstand
 Frequenz
 Strom/mA
 Betriebsspannung/Volt

370
 68
 9

416
 69
 9

2770
 132
 9

3700
 177
 9
