Hochspannung mit Zeilentrafo |
|

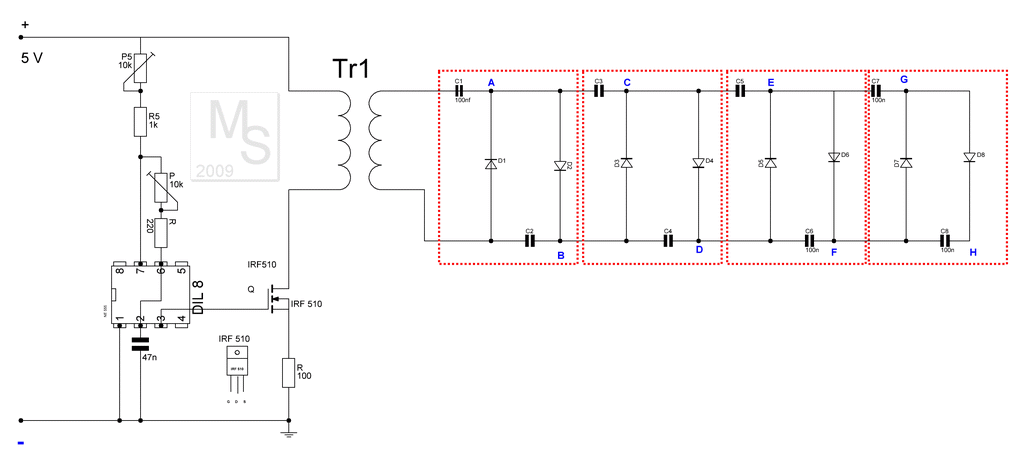

Schaltung |
|
Funktion |
|
Der
Widerstand 100 Ohm ist notwendig um bei einen Kurzschluß (
Funkenüberschlag) am Trafo, den Drainstrom nicht über die
Belastungsgrenze des Transistors ansteigen zu lassen. Beim einsetzen eines Mosfet vom Typ IRF640 stegt die Ausgangsspannung sichtbar an. Bei einer Betriebspannung von 5 Volt beträgt die Stomaufnahme 8 mA bei einer Frequenz von etwa 30 KHz. |
|
|
|
