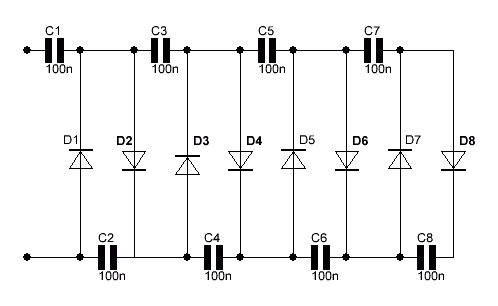

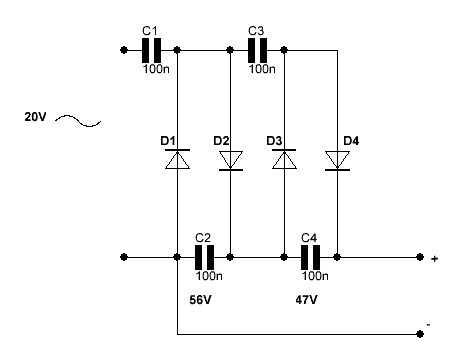

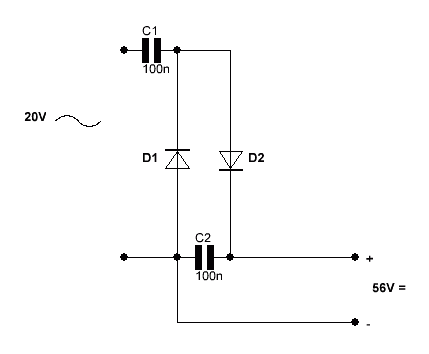

Im Bild 1 sehen wir die Kaskade, bei der Eingangsspannung handelt es sich um eine Wechselspannung deren Spitzenspannung durch die Multiplikation mit dem Wert 1,414 errechnet werden kann.
Also 20 mal 1,414 ergibt ca 28 Volt Spitzenspannung mal 2 ergibt die Ausgangsspannung wobei noch kleine Verluste durch Spannungsverlust der Diode und Blindwiderstand der Kondensatoren abzuziehen sind.
Da man aber Kaskaden hauptsächlich für sehr hohe Spannung benötigt , sind diese relativ kleinen Verluste nicht erwähnenswert.
Bild 1
Bild 2
Bild 3

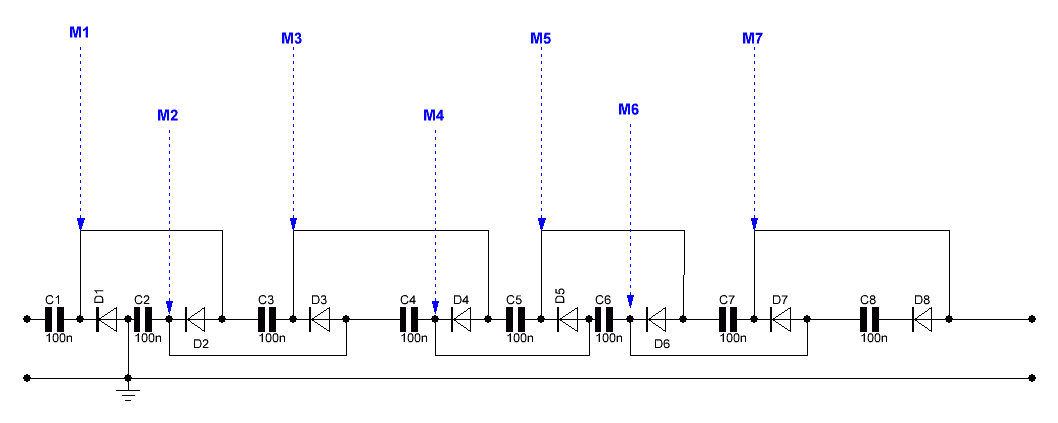

Bei einer Eingangsspannung von 20 V Wechselspannung ergeben sich an den Messpunkten folgende Werte gemessen gegen Masse:
| Eingangsspsannung 20 Volt AC |
Stufe |
Messpunkt |
Vrms (effektivwert) |
| 1 |
M1 |
36 |
|
| M2 |
58 |
||
| 2 |
M3 |
83 |
|
| M4 |
99 |
||
| 3 |
M5 |
113 |
|
| M6 |
117 |
||
| 4 |
M7 |
118 |
|
Bild 4

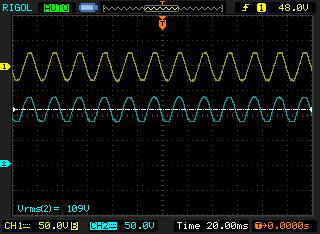

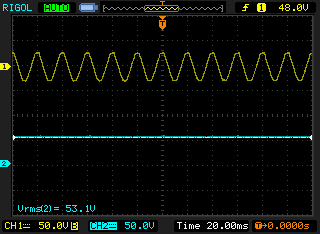

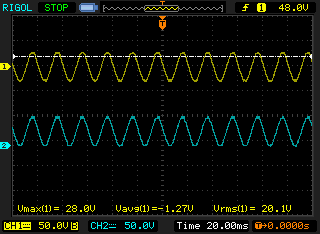

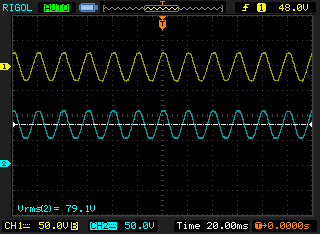

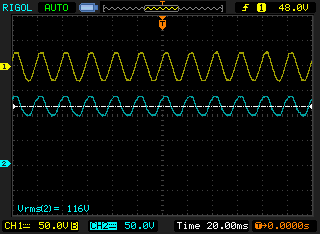

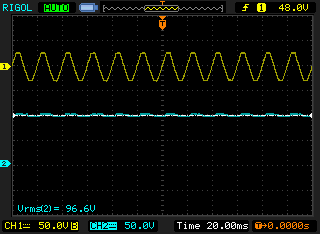

Um die Oszillogramme richtig auswerten zu können ist es nötig die folgenden Zeichen deuten zu können.
| Zeichen |
Bedeutung |
| Der gelbe Pfeil mit der 1 am linken Biuldschirmrand |
Null Linie vom 1. Kanal. Der 1. Kanal zeigt die an der Kaskade anliegende Eingngspannung . |
| Der blaue Pfeil mit der 2 am linken Bildschirmrand |
Null Linie vom 2. Kanal Der 2. Kanal zeigt die Messungen an den einzelnen Messpunkte an. |
| CH1= |
Zeigt die Spannung die pro Kästchen in der Vertikalen für Kanal 1 angezeigt wird |
| CH2= |
Zeigt die Spannung die pro Kästechen in der Vertikalen für Kanal 2 angezeigt wird |
| Weiße Horizontale Linie |
Dient nur intern zu Messzwecke und hat für den Betrachter keine Bedeutung. |
