HF Sender

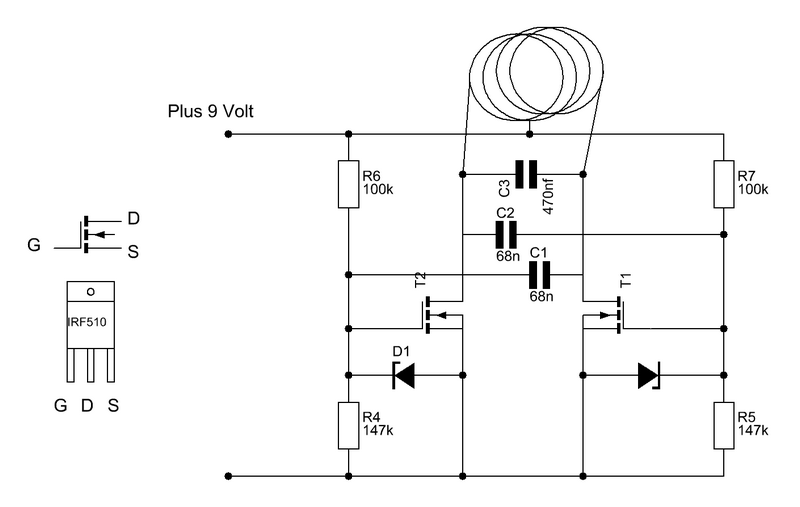

Ein kleiner , aber leistungsfähiger HF Sender .
Diese Schaltung bezeichnet man auch als Gegentakt Generator oder auch als Hartley-Generator.
Der Sender hat den Vorteil das sich zwei Transistoren die Leistung aufteilen, weil jeweils immer nur einer
der Transistoren aktiv ist, kann hier mit einer großen Leistung gearbeitet werden.
Diese Schaltung ist relativ unempfindlich gegen Belastungen.
Der Frequenzbereich ist in der Hauptsache abhängig von der Induktivität der Spule und der Kapazität des
Schwingkreiskondensator C3.
Stromaufnahme liegt in etwa bei 2,5 Ampere bei einer Betriebsspannung von 15 Volt.
D1 und D2 sind 15 Volt Zenerdioden und sollen den Transistor bei Überspannung schützen.
Bei einer Betriebsspannung von 15 Volt fallen über R6 ( 100k)10,2 VOLT und über R4 (47k)4,7 Volt
Bei einer Betriebsspannung von 9 Volt und R6 (100k) zieht Schaltung noch über 2 Ampere
Bei R6 (50k) und R4 (150k)
Hab das Problem das das T2 Heiß wird nicht aber T1
Hab dann festgestellt das die Schwingung nicht Synchron ist

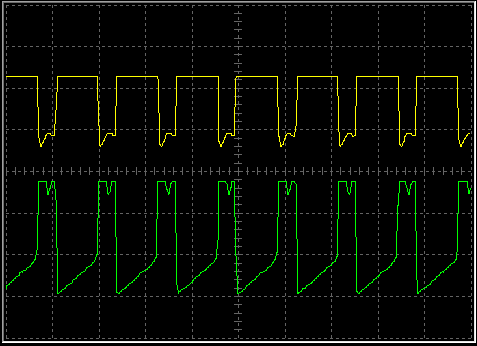

Die obere Schwingung ist T2 die untere von T1

Widerstand R7 mit 50 K getestet
Widerstand R6 mit 50 und R7 mit 100 und R7 mit 50k
Spule gedreht
Transistoren untereinander getauscht ,aber keine Änderung
Transistor T2 wird immer noch heiß

Auch R4 mit Trimmer einstellbar aber immer das gleiche unsymmetrische Tastverhältnis
C3 geändert und dann abgeklemmt schwingt immer noch und immer noch unregelmäßig
Vermute das der Aubau eine so große Kapazität beinhaltet das er auch ohne Kondensator schwingt

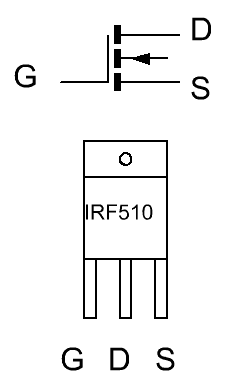

Den MOS-Transistor kann man folgendermaßen durch messen:

Gate
Drain
Source

Plus Minus   > 1 MegaOhm
Plus   Minus > 1 MegaOhm
Minus Plus   > 1 MegaOhm
Minus   Plus > 1 MegaOhm
  Plus Minus > 1 MegaOhm
  Minus Plus ca 25 Ohm


Der Drainanschluß ist gleichzeitig mit dem Gehäuse verbunden





Bei 9 Volt Betriebsspannung

Stromaufnahme 2.0 Ampere

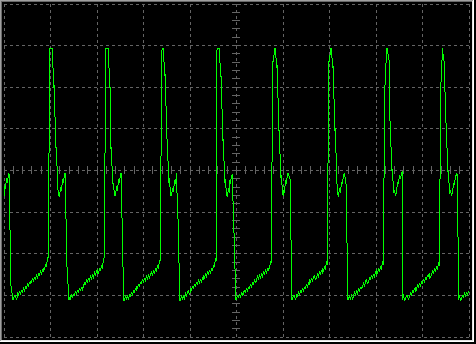

C3= 35 pf
5Volt/Division
4uS/Division
sind 206 KHz


Bei 9 Volt

Stromaufnahme 1,22A

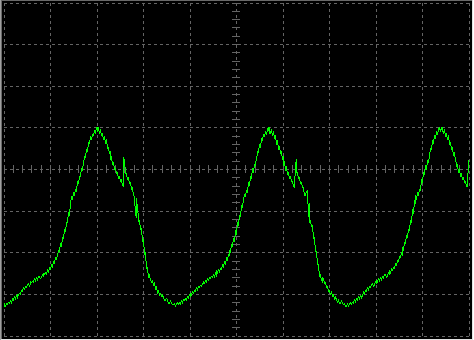

C3 = 100nF
5V/Division
2uS/Division
sind 134 KHz



Vergleich der Beiden Mosfets Transistoren

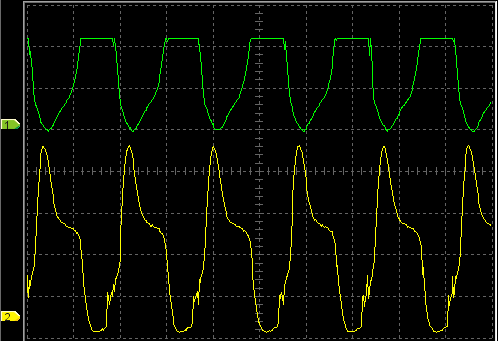

T2 im Schaltplan links ist das Obere Diagramm
T1 im Schaltplan rechts ist das untere Diagramm
man erkennt deutlich das der obere länger angesteuert ist also länger Strom durchlässt und wird somit auch wärmer.
