Dabei wird ein Transistor durch-gesteuert, und durch eine Mitkopplung wird dafür gesorgt das ein Teil der Ausgangsspannung
auf die Basis des Transistor zurück geführt wird und so die Schaltung zum schwingen anregt.
Nun ist bei dieser Schaltung zwischen der Basis des Transistor und dessen Kollektor aber eine Phasenverschiebung von 180°
vorhanden.
Was eigentlich eine Gegenkopplung bedeutet, und die Schaltung nicht schwingen würde.
Um sie zum schwingen an zu regen wird die Phasenverschiebung von 180° mehrere Kombinationen aus Kondensatoren und Widerständen
( C1 und R1) zugeführt.
Dadurch gibt es eine zusätzliche Phasenverschiebung um jeweils weitere 45 ° pro Stufe .
Bis dann bei einer Anzahl von vier Stufen auf einer gesamt Phasenverschiebung von 360° liegen und die Schaltung an fängt zu schwingen.
Die 45° Phasenverschiebung der einzelnen Kombinationen aus Kondensator und Widerstand ergeben sich aus deren
Resonanzfrequenz.
Dann nämlich hat zum Beispiel der Kondensator C1 den gleichen Blindwiderstand wie R1.
Der Transistor sollte einen möglichst großen Verstärkungs Faktor besitzen, hier wurde als Transistor der allerwelts
Typ BC 547B genommen.
Anfangs hatte ich Schwierigkeiten die Schaltung zum schwingen zu bringen, bis ich dann die Betriebsspannung bis auf
11 Volt erhöht habe.
Dann aber schwingt er und ist relativ stabil was die Frequenz betrifft.
Die Frequenz ist vorwiegend abhängig von der Resonanzfrequenz der einzelnen Kondensator / Widerstand Kombinationen .
Dabei sollten alle Kombinationen von gleichen Werten sein.
Bei den in dieser Schaltung genannten Werte, kommt man rechnerisch auf eine Resonanz Frequenz von 3386 Hz.

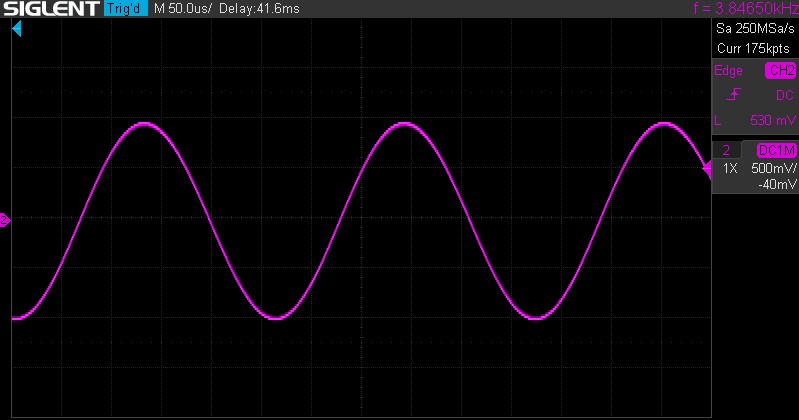

In der Praxis wurde es genau 3846,50 Hz.

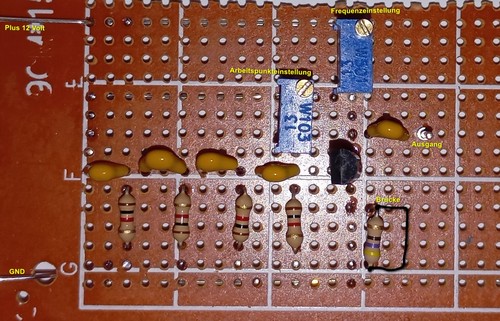

Mit P2 kann geringfügig die Frequenz justiert werden.
Je größer der Widerstand umso kleiner die Frequenz.
P1 dient zur Arbeitspunkteinstellung des Transistor.

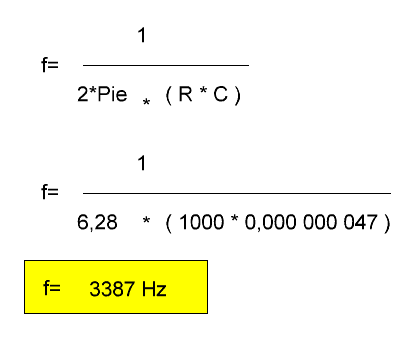

Die Frequenz berechnet sich nach folgender Formel:
bei einer Betriebsspannung von 11 Volt
