UKW Sender

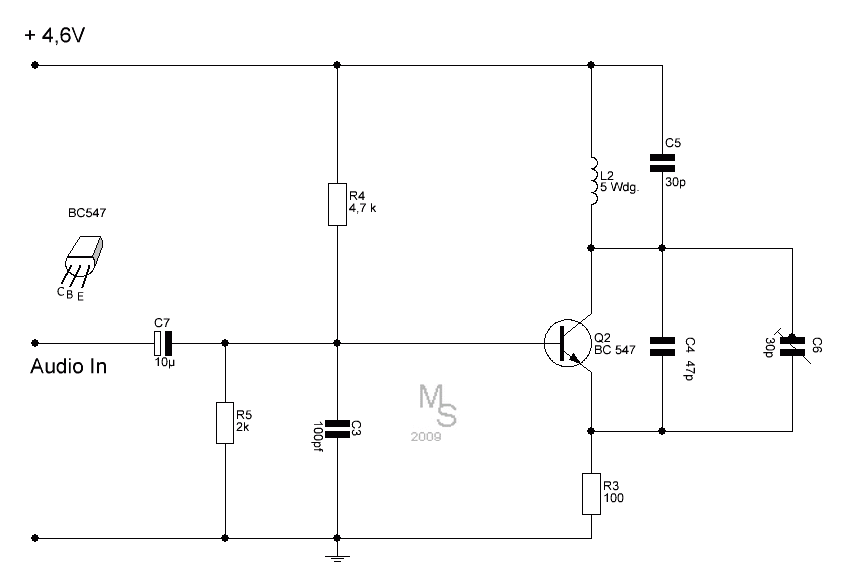

Einfacher UKW Sender mit einer Frequenz von ca. 140 MHz.
C3 und auch R5 sind zwingend notwendig.
R5 kann weg gelassen werden wenn an seiner Stelle ein Mikrofon angeschlossen wird.
Die Frequenz liegt bei 98 MHz, wenn C6 weg gelassen wird steigt die Frequenz auf 176 MHz.
Wenn C5 weg gelassen wird steigt ebenfalls die Frequenz , dann aber auf 129 MHz.

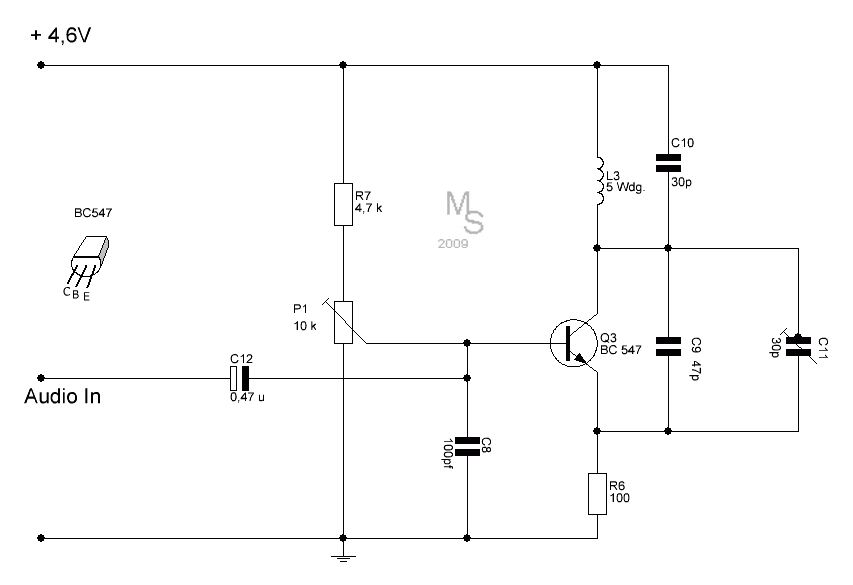

Anstelle von R5 kann auch ein Trimmer eingesetzt werden dann kann der Arbeitspunkt des Transistor eingestellt werden.



In dieser Konstellation schwingt der Sender mit ca 74 MHz.
